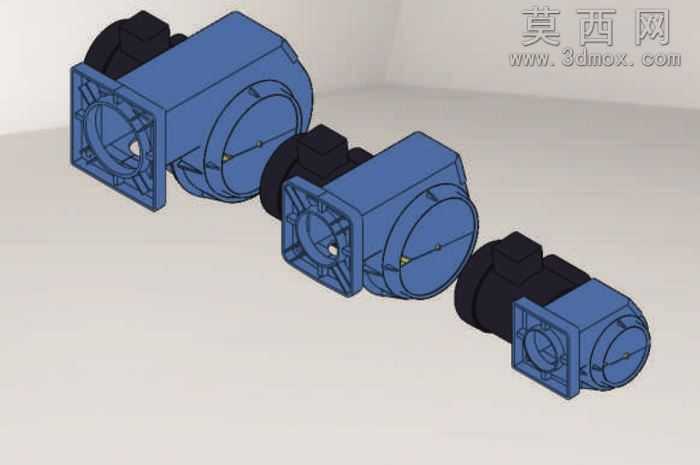

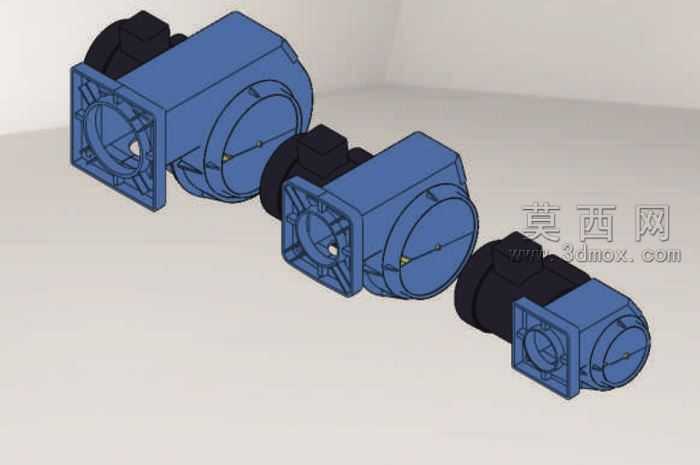

三款不同规格离心式风机结构三维设计

本次设计的三款不同规格离心式风机，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循通用风机的结构设计规范，对风机的蜗壳、进风口法兰、电机连接端、叶轮安装腔等核心结构进行了1:1比例的还原设计。首先针对风机的主体蜗壳部分，采用曲面建模与实体建模结合的方式，精准绘制出蜗壳的渐开线型流道轮廓，保证流道内壁的曲面顺滑无折角，还原实际风机的气流导向结构，蜗壳外部的加强筋结构、安装定位孔位都按照实际装配需求进行了逐一排布，法兰端的连接孔位尺寸、安装面的平面度都做了对应设计约束，确保后续装配环节的干涉检查能够顺利通过。电机连接部分采用一体化的安装座设计，将电机固定位与蜗壳主体做了整合式的结构设计，黑色的电机安装位预留了标准的电机轴穿入孔位，同时设计了对应的电机固定凸台与螺丝孔位，保证电机与风机主体的连接稳定性。三款风机采用了同结构不同尺寸的系列化设计思路，整体结构逻辑保持一致，仅在外形尺寸、流道口径、适配电机规格上做了对应调整，能够覆盖不同风量、风压的排风场景需求。材质渲染方面，风机主体蜗壳部分采用了工业常用的铸铝喷塑蓝色材质效果，还原实际工业风机的外壳质感，表面做了细微的磨砂质感处理，避免塑料感过重；电机部分采用了黑色哑光铸铁材质渲染，还原电机外壳的金属哑光质感，连接部位的金属件做了轻微的金属反光处理，区分不同部件的材质属性。建模过程中对所有部件的装配关系做了完整的配合约束，三款模型均为可编辑的参数化模型，可根据实际使用需求调整尺寸参数，也可直接用于装配仿真、气流模拟分析的前置模型使用，整体结构无多余碎面、无几何错误，建模层级清晰，不同部件分模明确，能够满足后续工程出图、3D打印样件、结构改进等多场景的使用需求。
