立式锥底支腿储料罐体结构设计

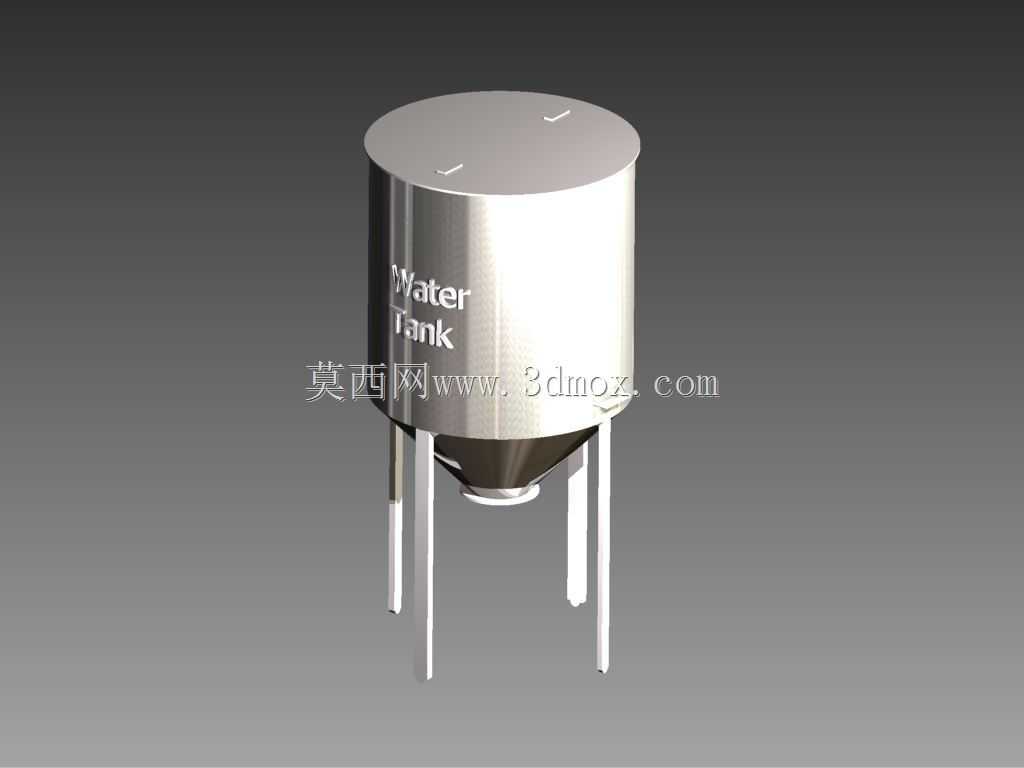

　　在散料存储、中转输送的工业场景中，这类立式锥底支腿结构的储料罐体是粉体、颗粒类物料暂存环节的核心承载部件，常见于食品加工、塑料改性、建材配料、化工原料预处理等生产线的物料缓存工位，承担来料暂存、定量给料前的物料缓冲功能，避免上游供料节奏与下游配料、加工节奏不匹配造成的生产线断料或溢料问题。从结构设计逻辑来看，罐体上部采用等直径圆柱筒段设计，这部分的容积占比决定了整体储料能力的上限，圆柱段的内壁做光滑过渡处理，没有额外的内凸加强筋或焊接凸起，能最大程度减少物料挂壁残留，尤其是针对流动性一般的粉体物料，光滑内壁可以降低物料粘附造成的架桥风险。顶部采用平盖结构，盖上预留了两个对称的小型槽位，

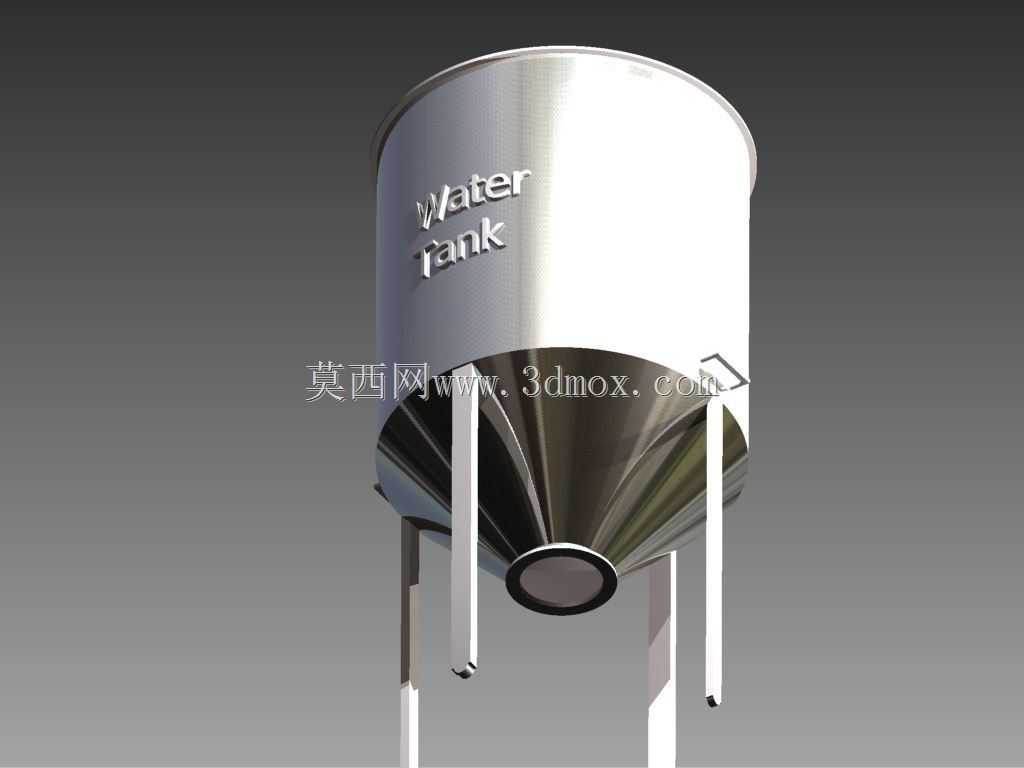

　　这部分结构是为了匹配快开式人孔或者观察口的安装需求，日常生产中可以通过该位置观察罐内物料存量，检修时也可以打开作为人员进入罐内清理、维护的通道，平盖与筒段的连接采用满焊结构，焊接位置做倒圆角处理，避免应力集中造成的焊缝开裂，同时也能防止粉尘从连接缝隙溢出。下部的锥斗段是整个罐体出料功能的核心结构，锥角的取值经过反复校核，针对常见的塑料粒子、粮食颗粒、非金属矿粉等物料的安息角参数，锥段倾斜角度设置为大于物料自然堆积安息角5度到8度，确保物料可以依靠自身重力顺利滑向底部出料口，不会在锥段位置发生积料，锥段底部的小直径直边段是为了匹配后续的出料阀门、给料机的连接法兰，预留足够的安装操作空间，避免法兰安装时与锥段斜壁发生干涉。

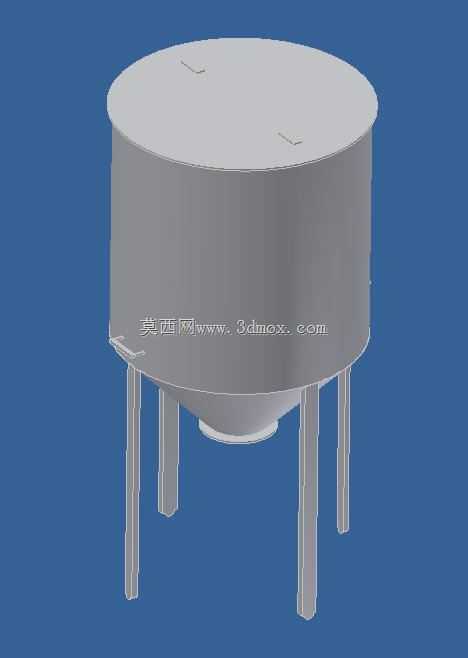

　　支撑结构采用四根均匀分布的立式支腿，支腿沿圆柱筒段下沿的圆周方向等角度布置，每根支腿的上端与筒段外壁的焊接位置都增设了三角形加强筋板，筋板分别与筒壁、支腿侧面满焊，分散罐体满载时的支撑载荷，避免支腿与筒壁连接位置因局部应力过大出现焊缝撕裂。支腿的长度设置充分考虑了底部出料设备的安装空间，锥斗最下端的出料口距离支腿安装基准面预留了足够的高度，能够满足星形卸料阀、振动给料器等常见出料装置的安装与维护操作空间，不需要额外抬高设备基础就能完成出料组件的装配。从安装边界来看，整个罐体的外接轮廓为圆柱体外径对应的圆形范围，支腿的安装定位尺寸在圆柱投影范围内部，现场安装时只需要按照支腿的分布位置在地面预埋固定钢板，

　　将支腿底部与预埋板焊接或者通过膨胀螺栓固定即可，不需要额外做复杂的混凝土基础结构，适合在标准化生产车间内快速部署。设计过程中针对满载工况做了结构强度校核，筒壁厚度取值兼顾了刚性要求与材料成本，在装满常规密度散料的情况下，筒壁不会发生明显的鼓胀变形，支腿的截面尺寸也经过压杆稳定验算，即使存在一定的偏载（比如进料时物料冲击单侧罐壁），也不会出现支腿失稳变形的问题。另外，整个罐体的外部没有多余的外凸结构，所有焊接位置都做打磨处理，既可以避免生产过程中人员磕碰受伤，也方便日常生产中的外部清洁，适合对卫生条件有一定要求的食品、医药类物料存储场景，只需要将材质更换为对应的食品级不锈钢即可直接适配，不需要对整体结构做大幅修改。在实际生产线布局中，这类罐体通常布置在混合机、挤出机、包装机等设备的上方，依靠重力直接向下方设备供料，省去了额外的物料提升输送环节，能有效简化生产线的物料流程，降低设备投入成本与运行能耗，锥底的结构设计也能保证罐内物料可以完全排空，不会出现长期积料变质的问题，换料清理时只需要打开顶部人孔，配合压缩空气吹扫就能完成内壁残留清理，维护操作十分便捷。
