软PVC原料混合配料双层钢架平台

　　这套钢架平台主要服务于软PVC制品加工车间的原料预处理工序，在软PVC压延、挤出、注塑生产线的前端工序中承担多组分原料的暂存、计量配比、混合输送功能，解决传统人工配料过程中粉尘飘散、配比误差大、作业效率低的实际问题，适配软PVC加工时粉体稳定剂、增塑剂、填充剂、色粉等多组分物料的批量预处理需求，可直接对接下游密炼机、高速混合机的进料口，实现配料到混料的工序衔接。平台整体采用双层铝型材搭建框架结构，上层台面预留四个储料罐的安装定位孔位，每个储料罐对应单一组分的原料存储，罐体下方配置螺旋输送计量组件，可根据配方设定的配比参数精准控制各组分的出料量，避免人工称重带来的±2%以上的配比误差，保障软PVC制品的塑化性能、色泽均匀度、

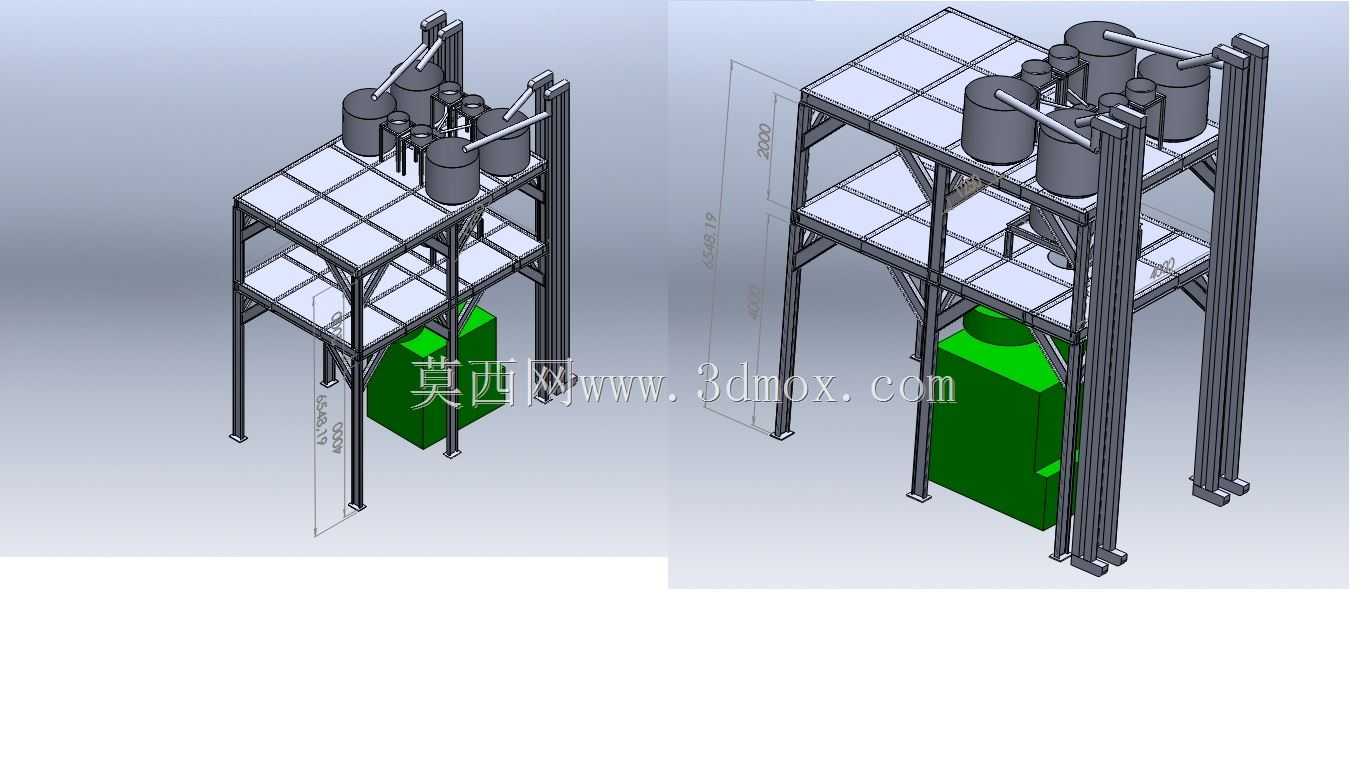

　　软硬度一致性符合工艺要求。上层台面采用防滑花纹铝板铺设，四周预留1.2米高的护栏安装位，方便运维人员定期检查储料罐的料位、清理输送通道的残留物料，台面的承重设计按照单罐满载500kg的载荷计算，搭配铝型材框架的斜向加强筋结构，避免满载时台面出现挠度变形，保障计量组件的安装精度不受结构形变影响。下层空间预留了下游混合设备的安装空位，图中绿色块区域为高速混合机的安装占位，平台支腿的高度设计刚好匹配混合机的进料口高度，储料罐计量后的物料可通过重力溜管直接送入混合机腔体，省去额外的物料中转输送环节，减少物料在中转过程中的污染与损耗。平台的支腿底部配置可调脚杯，可在车间地面不平整时调整整体水平度，调整行程范围为±50mm，

　　保障框架整体的垂直度偏差不超过1/1000，避免储料罐倾斜导致的物料架桥、出料不畅问题。设计过程中优先考虑了物料的流动特性，针对软PVC配方中常用的轻质碳酸钙粉、DOP增塑剂等不同形态的物料，储料罐的锥底角度设置为60度，既可以保障粉体物料依靠重力顺畅下滑，也可以避免液态增塑剂在锥底残留，输送管道的内壁做抛光处理，减少粉体物料的挂壁残留，换色清机时可快速清理管道内的残留物料，缩短不同配方切换的准备时间。平台侧面预留了电控柜、气路管线的安装槽位，可将计量控制元件、气动阀门的线路统一收纳在铝型材的槽内，避免车间生产过程中物料散落、人员走动对管线造成损坏，整体结构的模块化设计可根据车间的实际布局调整储料罐的数量、平台的长宽尺寸，

　　适配不同产能规模的软PVC生产线需求，安装时无需大规模焊接作业，所有连接部位采用标准铝型材配件紧固，拆解转运也较为便捷，适合中小型塑料制品企业的车间布局调整需求。在实际应用场景中，这套平台可将软PVC原料配料的人工需求从3人降低到1人，仅需1名运维人员定期补充储料罐内的原料、核对配方参数即可完成整线的配料作业，配料精度可控制在±0.5%以内，有效提升软PVC混料工序的稳定性，减少因配比误差导致的原料报废问题。
