户外便携折叠式炭烤烧烤架结构设计

　　这款折叠式炭烤烧烤架的设计，核心瞄准户外露营、近郊野餐、庭院小聚这类轻量化户外烹饪场景，区别于商用大型烤炉，它的所有结构设计都围绕“快速收纳、便携转运、组装零工具”三个核心需求展开，没有多余的装饰性结构，每一处钣金折弯、焊点位置都经过实际使用场景的反复校核。

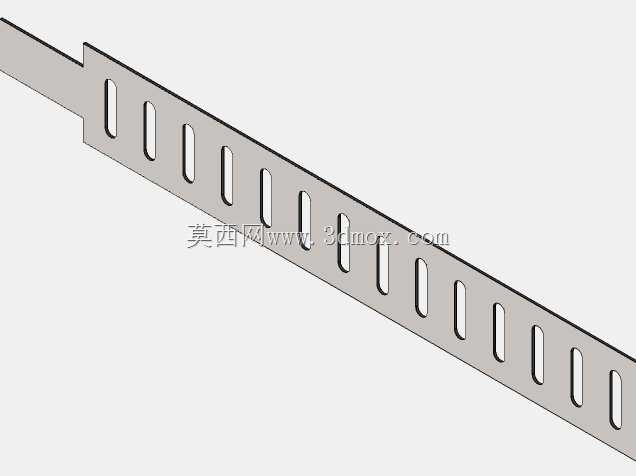

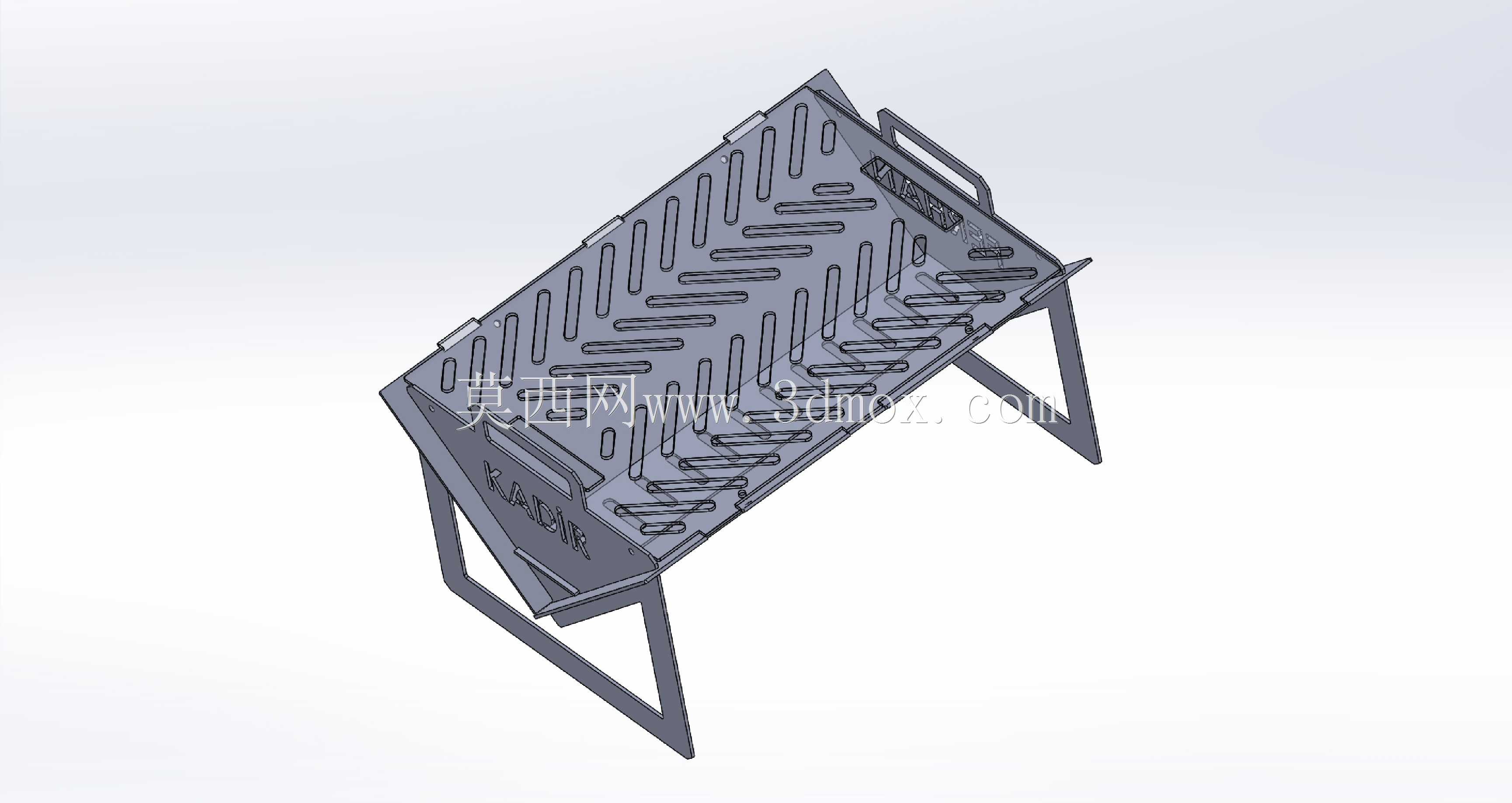

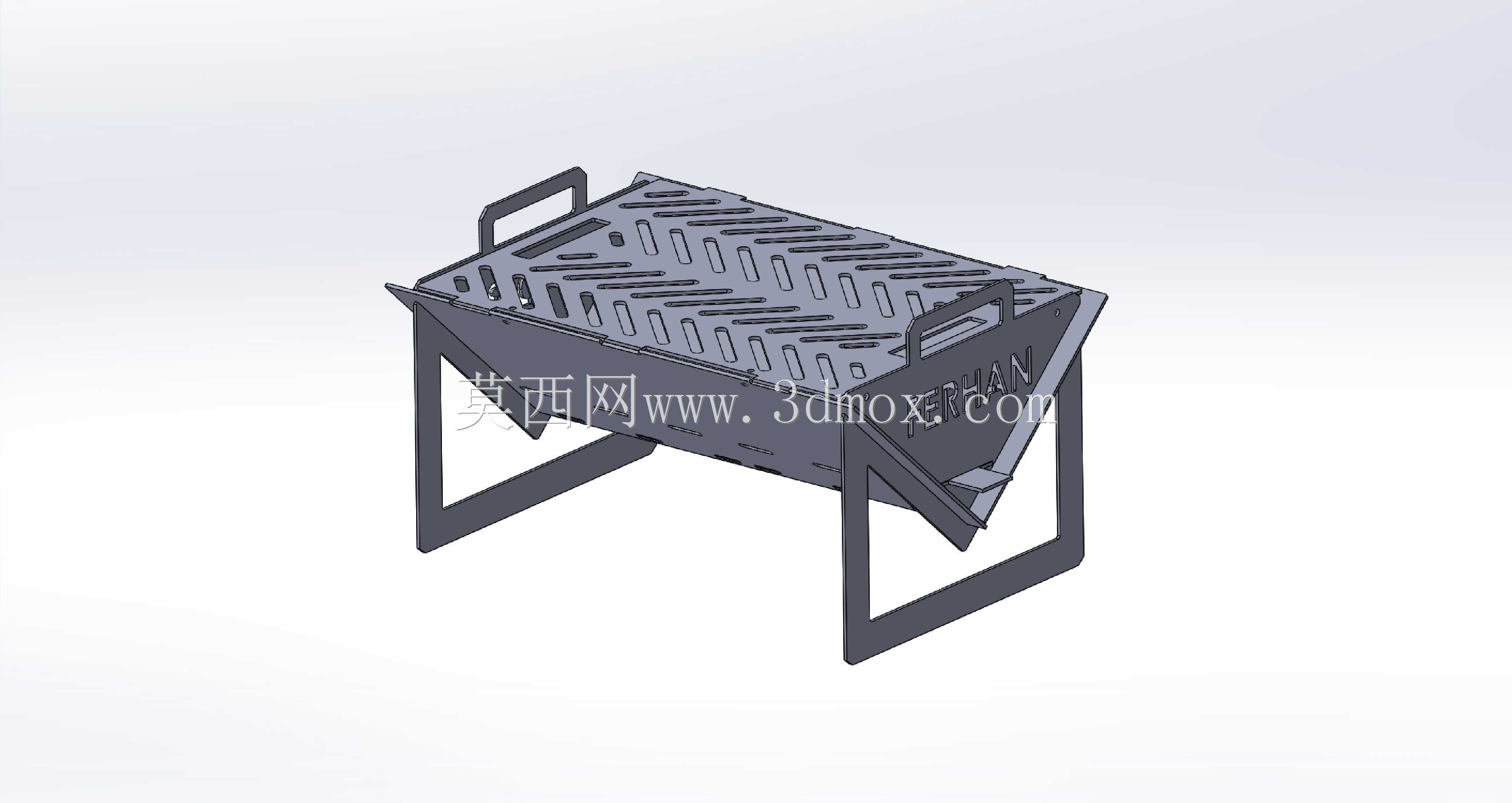

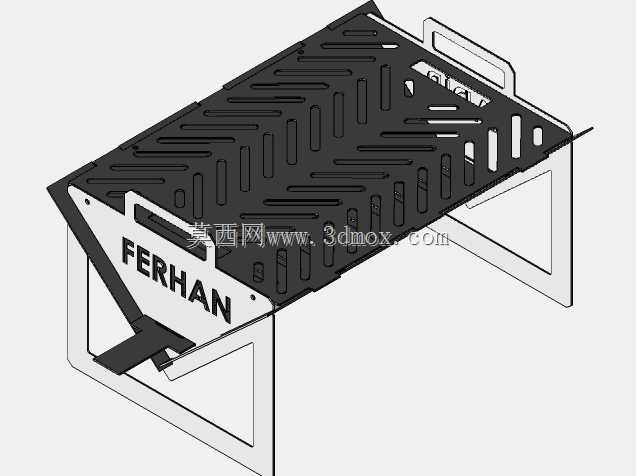

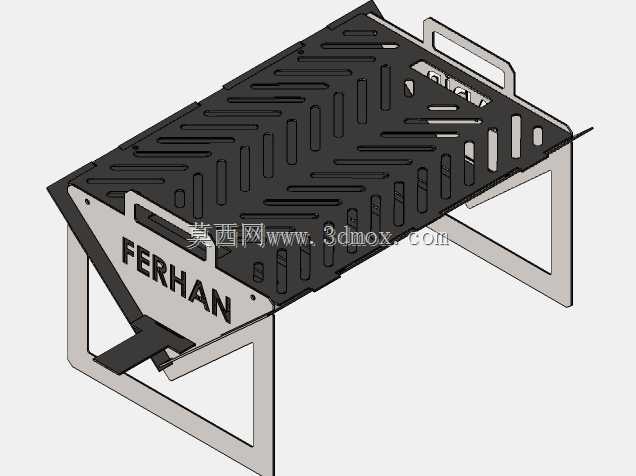

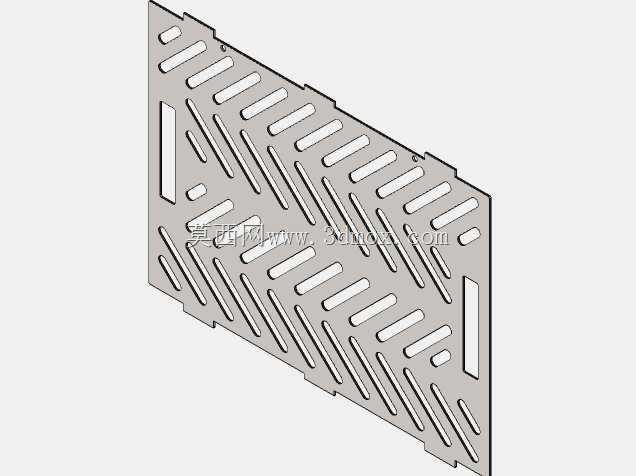

　　从结构功能来看，烤架整体采用薄钢板折弯成型，主烤面的格栅采用斜向长槽开孔设计，开孔方向顺着烤架长度方向排布，既可以让炭块燃烧的热量均匀向上传导，也能让烤制过程中产生的油脂顺着斜槽直接滴落到下方的炭槽区域，避免油脂在烤面堆积产生明火燎烤食材的问题，同时斜向格栅的凸起棱边可以直接承托食材，不需要额外搭配烤网，减少了需要携带的配件数量。两侧的把手采用一体化折弯结构，和烤架主体侧边通过焊接固定，把手位置做了向内收的折弯处理，搬运时不会直接接触高温的烤架主体，避免烫伤，同时把手在收纳状态下不会额外突出，不会增加收纳后的整体轮廓尺寸。

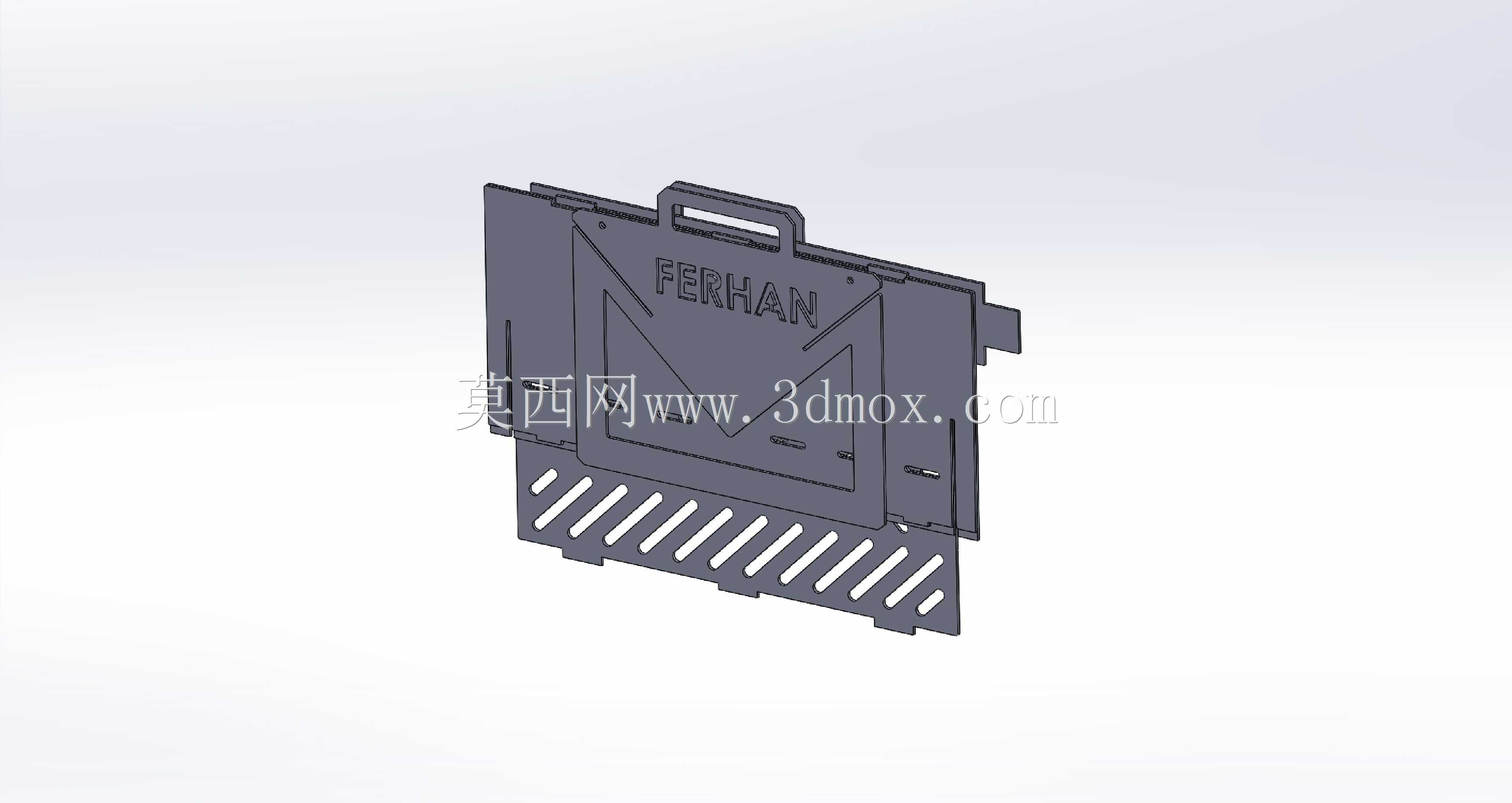

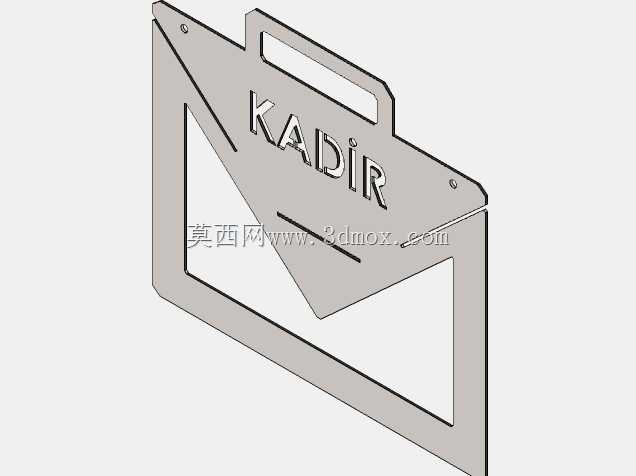

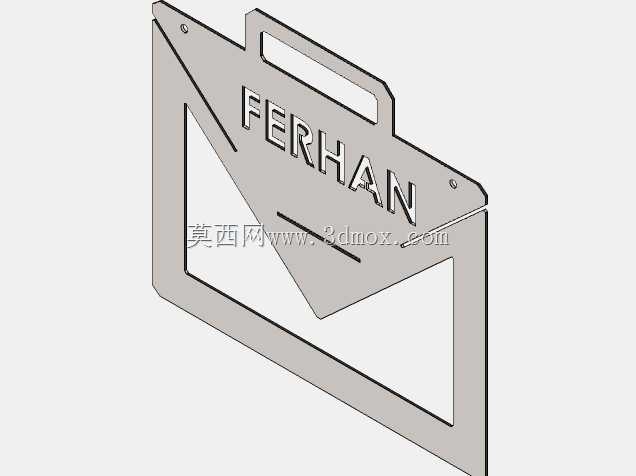

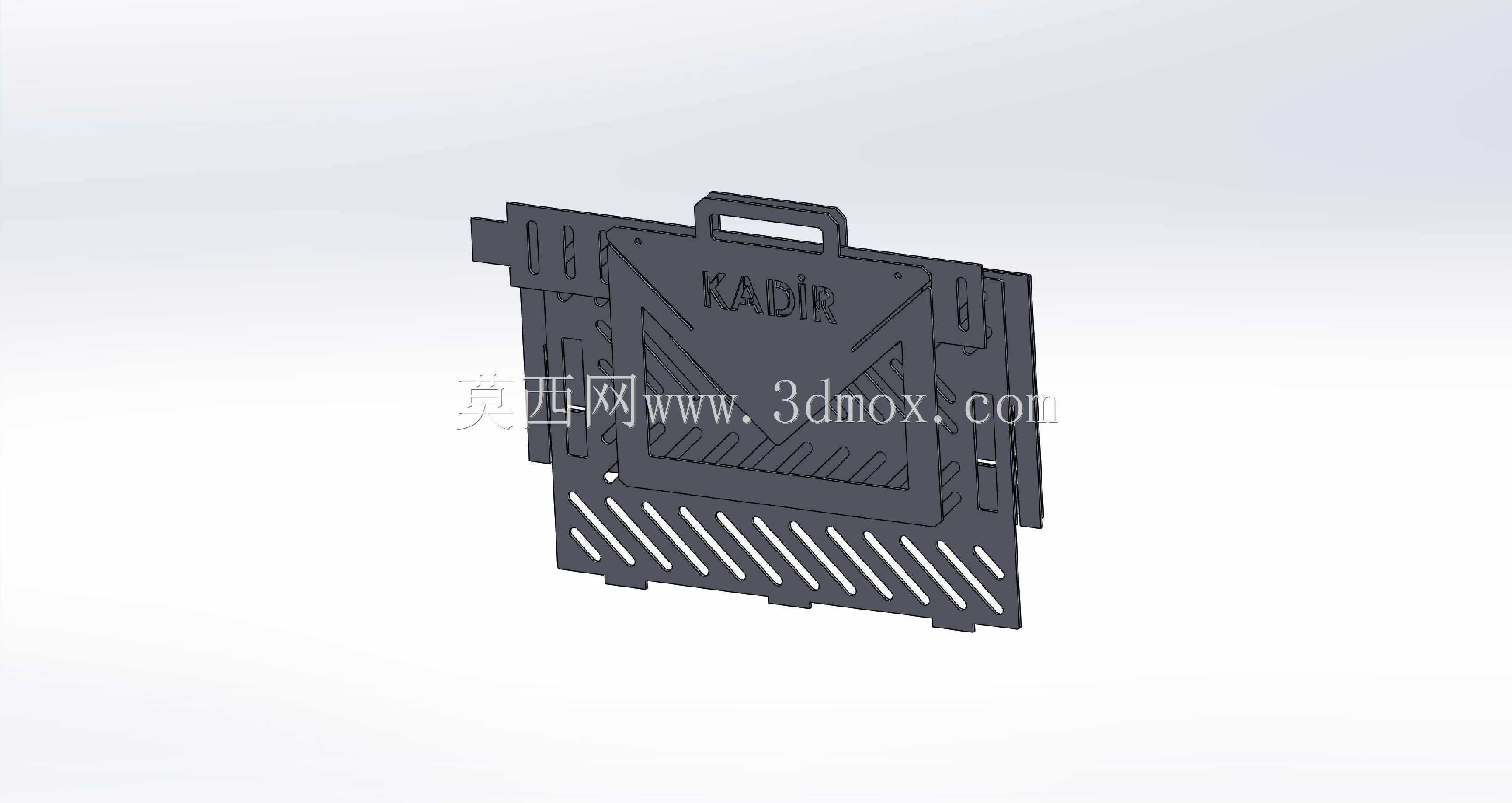

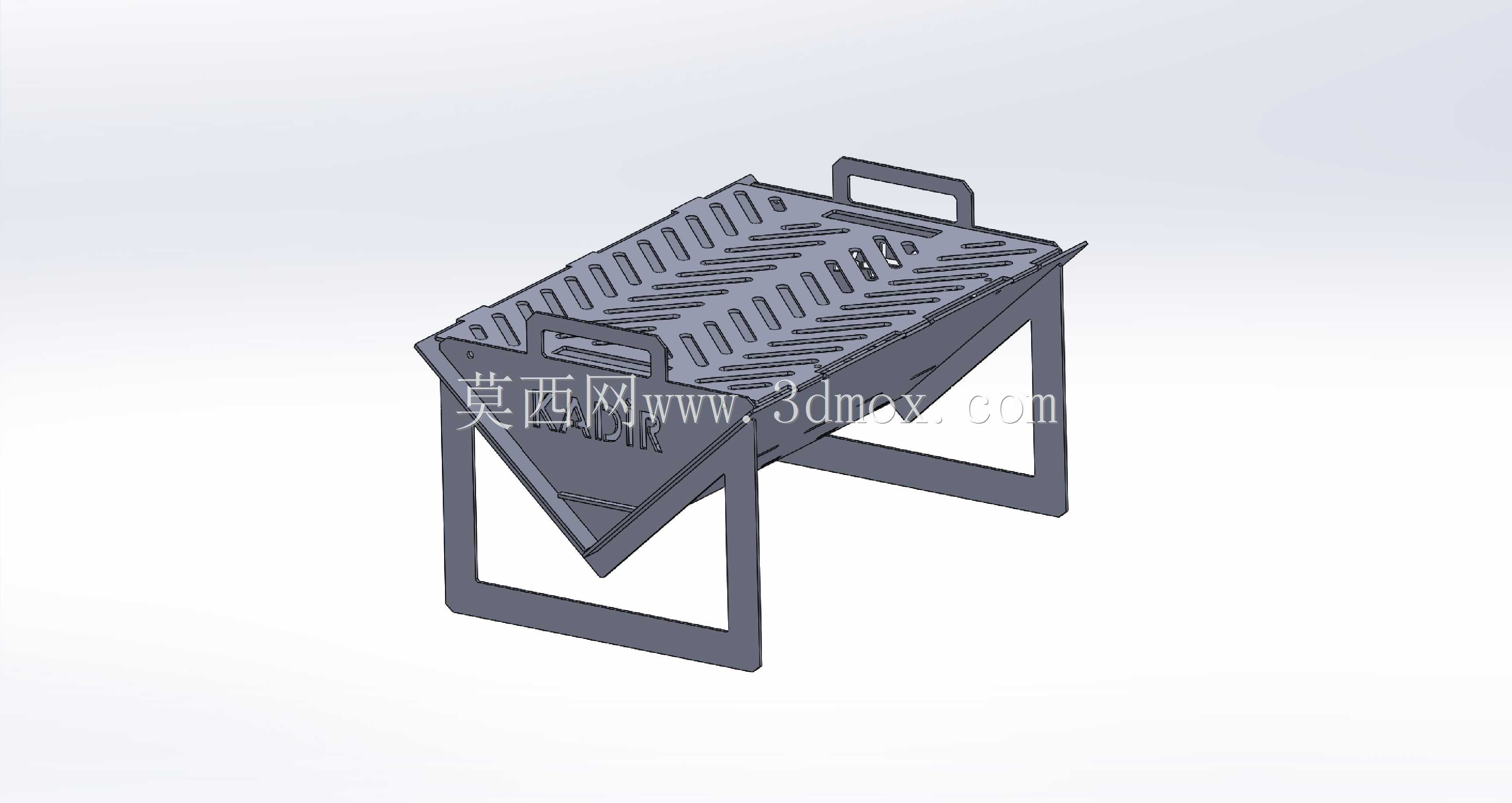

　　支撑腿采用折叠式三角支撑结构，每侧的支腿通过转轴和烤架主体侧边连接，展开后支腿向外倾斜形成稳定的三角支撑面，即使在不太平整的户外草地、砂石地面上，也能通过调整支腿的展开角度让烤面保持基本水平，不会出现侧翻的风险；支腿收纳时可以直接向内翻转贴合到烤架底部的凹槽内，收纳后整体呈扁平的箱型结构，可以直接塞进露营车的侧袋或者背包的隔层里，不需要额外的收纳包也不会刮蹭其他装备。

　　设计过程中优先考虑了钣金加工的工艺性，所有板材的折弯半径都匹配常规2mm厚度冷轧钢板的折弯工艺要求，没有过小的折弯内角避免出现板材开裂的问题，所有外露的边缘都做了卷边或者磨边处理，不会有锋利的毛边划伤使用者。炭槽和烤架主体采用一体化折弯成型，没有额外的拼接焊缝，减少了焊接变形的风险，同时炭槽的深度经过校核，放入常规的机制炭块后，炭面和烤网的距离保持在合适的区间，既不会因为距离太近让食材容易烤糊，也不会因为距离太远导致热量不足烤制效率低。

　　尺寸边界上，展开状态下整体长度控制在500mm，宽度315mm，高度280mm，这个尺寸刚好可以同时容纳3-5人份的食材烤制，不管是烤串、烤盘烤蔬菜还是整块的肉类都有足够的操作空间；收纳后整体厚度不超过60mm，整体重量控制在7.5公斤左右，单手提携不会有明显的负重感，完全满足单人短途露营携带的需求。烤架侧边预留了小型的通风缺口，在烤制过程中可以通过侧边的缺口自然进风，不需要额外搭配风机就能让炭块保持充分燃烧，同时缺口的位置做了遮挡设计，不会有炭灰从侧边漏出弄脏地面。

　　从实际使用的角度出发，这款烤架的结构没有易损的小零件，所有连接位置都是永久性的焊接或者转轴连接，不需要组装螺丝、卡扣这类容易丢失的小配件，展开只需要把两侧支腿扳到限位位置就可以直接使用，收纳也只需要把支腿折回就完成，整个过程不需要任何工具，即使是第一次使用的人也能在十秒内完成展开或者收纳操作。烤架表面做了耐高温的喷塑处理，长期接触高温也不会出现涂层脱落的问题，使用后只需要等冷却后用刷子清理烤面的残渣，不需要复杂的保养，即使长期放在户外环境下也不容易出现锈蚀的问题。
