带棘轮止退结构的起重吊钩组件设计

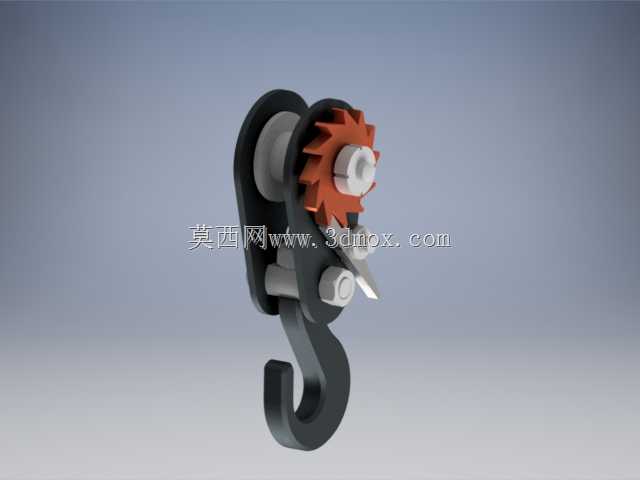

　　该吊钩组件为起重吊装作业场景下的核心受力承载部件，主要配套于手动葫芦、小型起重绞车、轻型吊装设备的末端执行端，承担被吊重物与起升机构之间的载荷传递功能，常见于车间设备移位、小型构件吊装、仓储货物转运、户外轻型施工作业等对吊装安全性有明确要求的工况中。从功能结构来看，组件集成了棘轮止退机构，可在起升作业过程中通过棘爪与棘轮齿形的啮合实现单向锁止，避免起升过程中因载荷反向回落引发的安全事故，相比普通无锁止结构的吊钩，其作业安全冗余度有明显提升，尤其适配无额外制动结构的简易起升设备配套使用。设计过程中优先围绕受力路径做结构排布，吊钩本体采用高曲率弯勾结构，钩尖位置做了收窄处理，方便挂入吊环、吊装带吊耳等配套连接件，钩身截面采用渐变式设计，

　　从钩尖到与上部机架连接的根部逐步增加截面厚度，匹配起吊过程中不同位置的弯矩分布，避免应力集中引发的结构失效。上部的棘轮组件与吊钩的连接销轴做了同轴度公差约束，保证棘轮转动过程中无卡滞，棘爪的铰接位置设置在机架侧部的凸台结构上，棘爪尾部预留了手动拨杆的操作空间，作业人员可通过拨动拨杆实现棘爪与棘轮的脱开，完成吊钩的下放操作，无需额外工具即可完成状态切换。从安装边界来看，组件上部的连接轮槽为标准绳轮结构，可适配直径6mm到8mm的起重钢丝绳或者配套的手动葫芦链条，轮槽的圆弧半径做了匹配绳径的优化，避免钢丝绳在轮槽内出现过度挤压导致的早期磨损，整个组件的横向安装尺寸控制在120mm以内，纵向总高度不超过220mm，

　　可直接替换同规格的普通起重吊钩，无需对原有起升设备的末端安装结构做改造，适配性较强。结构细节上，棘轮的齿形采用不对称渐开线设计，承载侧齿面做了垂直于受力方向的角度优化，保证棘爪啮合时受力方向沿棘爪销轴的径向传递，避免棘爪受侧向力出现脱开，非承载侧齿面做了大角度斜面处理，保证起升过程中棘轮转动时棘爪可顺利滑过齿顶，不会出现卡滞。吊钩本体与上部机架的连接采用铰接结构，允许吊钩在承载状态下有±15度的摆动角度，适配起吊过程中重物的小幅晃动，避免连接位置出现附加弯矩。所有铰接位置均预留了润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，降低转动副的磨损，延长组件的整体使用寿命。材质选型上，吊钩本体采用锻造合金结构钢，整体做调质处理，

　　表面做发黑防锈处理，棘轮与棘爪采用高强度碳素结构钢冲压成型，齿面做淬火硬化处理，保证啮合位置的耐磨性能，连接销轴采用中碳钢制作，配合铜质衬套降低转动摩擦阻力。实际作业过程中，该吊钩组件的额定承载载荷匹配0.5吨到1吨的轻型起重量级，可覆盖绝大多数小型起重作业的需求，止退机构的触发响应速度快，当起升过程中出现载荷反向下坠趋势时，棘爪可在弹簧力作用下瞬间卡入棘轮齿槽，锁止转动行程，制动距离不超过一个棘轮齿距对应的吊钩下落距离，有效避免坠物风险。组件的整体外形做了无尖锐棱角处理，所有外露的结构边缘均做了圆角倒钝，避免作业过程中剐蹭操作人员或者刮伤吊装带、钢丝绳等配套索具，结构装配时所有连接销轴的端部均做了防脱卡簧固定，避免作业过程中销轴窜出脱落，整体结构紧凑，没有多余的冗余设计，在保证结构强度与安全性能的前提下尽可能控制了自身重量，降低起升机构的额外载荷消耗。
