模块化拼接式多舱室分隔柜体结构设计

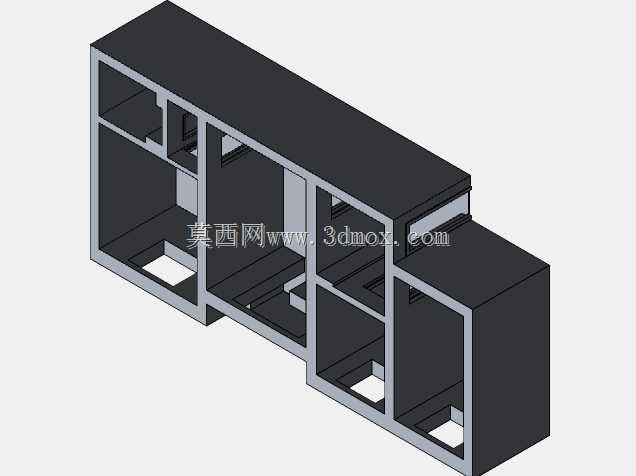

　　该结构采用框架式拼接设计思路，整体以金属方通作为主受力框架，通过横竖型材的交叉排布划分出多个独立封闭舱室，每个舱室预留独立的安装开口，可适配不同规格的功能模块嵌入安装。从实际应用场景来看，这类分隔柜体常作为通讯基站内部设备承载单元、工业现场分布式控制单元的集成安装载体，也可用于弱电井内通讯线路转接、信号处理模块的集中收纳，能够在有限的安装空间内实现多类功能单元的分区布置，避免不同模块之间的信号干扰与线路交叉混乱。

　　设计过程中优先考虑了安装维护的便捷性，每个独立舱室的开口尺寸均按照常规通讯模块、接线端子排、小型信号处理板卡的通用安装尺寸做了冗余预留，舱室内部预留了标准安装孔位，可直接通过螺丝固定对应功能件，无需二次打孔加工。框架的拼接节点采用内嵌式角码连接，外部无突出的连接结构，既保证了整体框架的结构强度，也避免了安装过程中突出部件划伤操作人员或损坏线缆表皮。整体外形采用长条形阶梯式布局，一侧舱室高度略低于另一侧，这种非等高设计主要是为了适配现场安装空间的高度限制，比如在通讯机柜内部上层有走线槽遮挡的场景下，较低的舱室段可以避开走线槽的安装边界，无需额外调整现场走线布局即可完成柜体嵌入。

　　从安装边界来看，该结构的底部预留了10mm高度的安装支脚间隙，可适配现场地面不平整的安装工况，支脚位置预留了膨胀螺栓固定孔，可直接将柜体固定在水泥地面或者机柜内部的安装梁上，整体侧向受力可满足常规工业现场的震动要求，不会因为设备运行产生的震动出现框架变形或者舱室移位。框架的外侧预留了面板安装槽，每个舱室可独立安装前面板，面板上可根据实际需求开孔安装指示灯、接线端口、开关等操作部件，不同舱室的面板可单独拆卸，维护单个舱室内的模块时无需拆卸整个柜体的外封板，大幅缩短现场故障排查与模块更换的时间。

　　结构设计时还考虑了线缆走线的合理性，每个舱室的隔板上都预留了穿线孔，穿线孔边缘做了卷边钝化处理，穿线时可配套橡胶护圈保护线缆，不同舱室之间的线缆可通过穿线孔实现内部走线，无需在柜体外部额外布置线槽，整体外观更加整洁，也减少了外部线缆被外力破坏的风险。框架的顶部预留了吊装孔位，对于整体重量较大的满配柜体，可通过吊装孔直接完成柜体的移位与安装，无需额外焊接吊耳，减少现场加工工作量。舱室内部的安装横梁位置可根据实际搭载模块的尺寸做前后调整，横梁通过T型螺栓固定在框架的型材槽内，松开螺栓即可滑动调整横梁位置，适配不同深度的模块安装需求，无需重新设计加工框架结构，提升了柜体的通用适配能力。

　　在结构强度校核方面，主框架选用的型材壁厚满足满载情况下的挠度要求，当每个舱室搭载额定重量的模块时，框架的最大变形量控制在0.2mm以内，不会因为框架变形导致舱室门无法正常开合或者内部模块安装卡滞。相邻舱室之间的隔板采用实体金属板，可实现一定程度的电磁屏蔽效果，减少相邻舱室内通讯模块之间的电磁串扰，提升信号传输的稳定性，对于屏蔽要求更高的应用场景，还可在隔板内侧粘贴屏蔽磁条进一步提升屏蔽效能，框架本身的型材槽内可嵌入导电密封条，保证前面板安装后整体的屏蔽连续性。柜体的阶梯衔接位置做了圆弧过渡处理，避免直角结构在安装过程中出现应力集中，同时也减少了尖锐边角带来的安全隐患。
