S型存水弯防臭管道结构三维设计

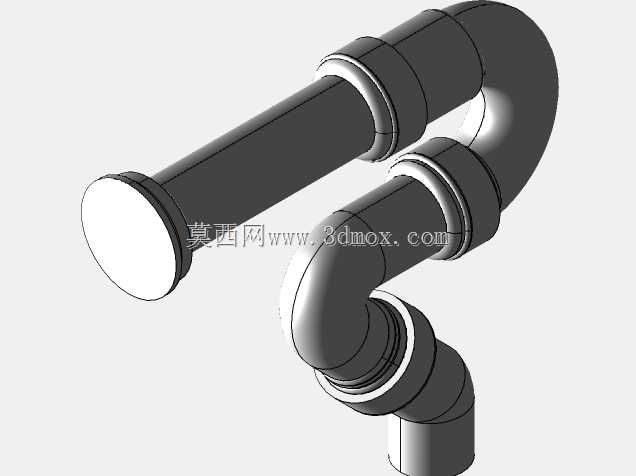

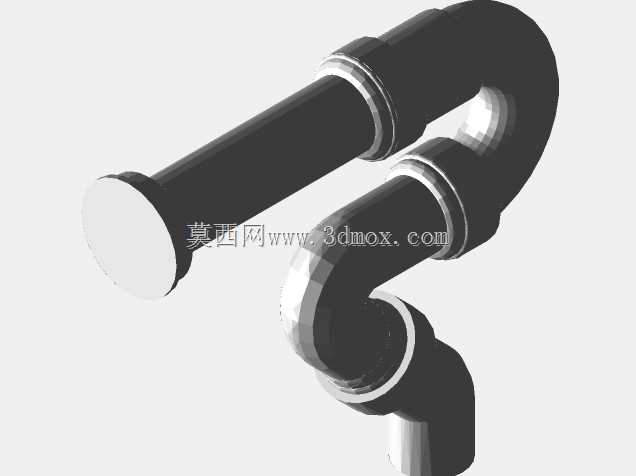

　　这款S型弯管构件是建筑排水系统里的核心水封部件，日常在住宅卫生间、公共盥洗区、实验室排水点位都能见到它的身影，核心作用是通过弯管段留存的水体形成水封，阻断排水管道内的异味、有害气体、虫类顺着管路返溢到室内空间，是民用与商用排水管路里不可或缺的基础配件。从结构设计逻辑来看，整体采用双90度弯转的S型流道布局，相比单弯P型存水弯，它的水封段长度更充足，水封稳定性更强，即便遇到管路内短时气压波动，也不容易出现水封被击穿的问题，适配水平方向接入排水主立管的安装场景，不需要额外抬高排水点位的安装高度，适配多数同层排水、隔层排水的安装工况。建模过程中首先确定了管路的通径基准，所有接口段都预留了标准管螺纹的加工余量，

　　接口处的加厚凸缘结构是为了匹配管道连接时的密封件安装位，不管是搭配橡胶密封圈还是生料带做螺纹密封，都有足够的承压接触面，避免接口处出现渗漏水问题。弯管段的曲率半径是经过流道模拟验证的，既不会因为曲率过小造成排水时流道阻力陡增、杂物卡顿堵塞，也不会因为曲率过大导致整体安装占用空间超标，给周边管路排布留出足够的操作间隙。从安装边界来看，这款构件的进水端与出水端保持平行错位布局，进水口中心到出水口中心的垂直高差控制在常规排水配件的通用适配范围内，安装时不需要额外裁切调整管材长度，直接对接标准通径的排水硬管即可，整体外轮廓没有突出的尖锐结构，在狭小的管道井、台盆下方安装空间里也能顺利就位，不会和周边的给水管、角阀等配件产生安装干涉。

　　实际使用过程中，弯管底部的存水段会始终留存高度不低于50mm的水体，这个水封高度是符合给排水设计规范要求的，既能有效阻隔管内异味返溢，也不会因为水封过高导致排水流速下降、杂物沉积。建模时特意对弯管的内壁做了顺滑过渡处理，所有流道转角处都没有直角凸起，排水时水流可以顺着弯管平滑转向，减少水流冲击管壁产生的噪音，同时也降低了毛发、纤维类杂物挂附在管壁上造成堵塞的概率。接口处的螺纹段长度也做了标准化匹配，和市面上同通径的镀锌钢管、PVC排水管的金属接头都能实现可靠连接，不需要额外定制转换接头。考虑到日常维护需求，这款S型弯的结构没有设计多余的死角，即便需要疏通，也可以从两端接口直接伸入疏通工具，不需要拆解整个管路就能完成堵塞清理，

　　降低后期运维的操作难度。在不同应用场景下，这款构件可以适配台盆下水、地漏下水、小型污水收集点位的排水防臭需求，根据通径规格的不同，既可以用在家庭卫生间的小流量排水点位，也可以用在公共洗手台、实验室水槽等中等流量的排水场景，结构强度满足日常排水的水压冲击要求，接口处的连接强度可以承受管路通水时的轻微震动，不会因为长期使用出现接口松脱渗漏的问题。
