ABS材质平板式锁固安装基座结构设计

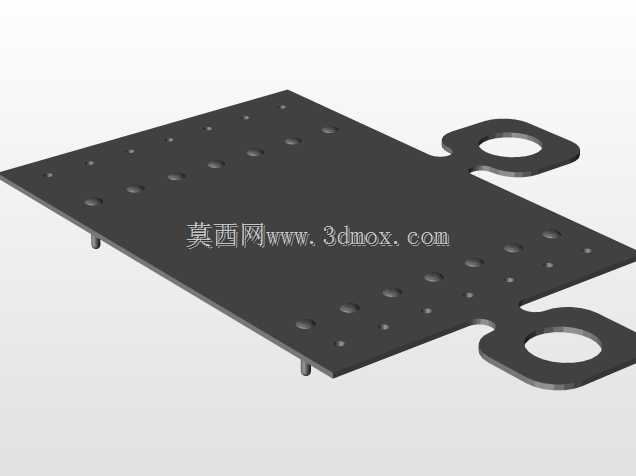

　　在通讯终端设备、小型工控传感模块的现场安装场景里，这类平板式锁固基座是解决设备快速固定、抗震防松的核心配套构件，日常应用中常被用于弱电井内通讯模块的壁挂固定、户外小型信号中继设备的支架对接、生产线旁数据采集终端的台面锁附，替代传统的螺丝直接固定方式，避免设备壳体直接受力出现开裂、滑牙问题。从结构设计逻辑来看，主体采用平板式布局是为了最大化贴合被安装设备的底面，整个基座的平面度公差控制在0.1mm以内，保证和设备壳体接触时无悬空间隙，避免长期震动下出现应力集中点。基座两侧延伸出带通孔的安装耳，这两个耳位的孔位中心距是核心安装边界尺寸，设计时特意将耳位和主体做了圆弧过渡处理，过渡圆角半径取3mm，

　　既可以减少ABS材质注塑时的应力集中问题，也能避免安装时锐角划伤施工人员的手部。主体板面上排布的多组不同孔径的沉孔，分别对应不同规格设备的固定螺丝孔位，沉孔深度设计为1.2mm，刚好可以容纳M3螺丝的头部，保证螺丝锁紧后头部不突出基座平面，不会和被安装设备的底面产生干涉。板面上预留的几个小凸柱是定位柱，安装时可以先插入设备壳体对应的定位孔里，实现预定位，不需要施工人员手动对齐孔位，单人即可完成设备的锁附操作，大幅提升现场安装效率。材质选用ABS是综合考量了使用场景的需求，ABS本身具备不错的抗冲击性能，在-20℃到60℃的常规工作环境下不会出现脆裂问题，同时注塑成型的尺寸稳定性较好，批量生产时孔位的尺寸公差可以控制在0.

　　05mm以内，满足通讯类配件的互换性要求。设计时特意将基座的整体厚度控制在2.5mm，在保证整体结构强度的前提下尽可能压缩整体高度，减少安装后占用的竖向空间，适配弱电箱、设备外壳内部这类狭小安装空间的使用需求。两个安装耳上的通孔直径设计为5.2mm，可以适配M4的自攻螺丝或者膨胀螺丝，不管是在塑料支架、金属机柜还是水泥墙面上安装，都有足够的螺丝调节余量，不会因为孔位过小导致安装时螺丝对位困难。板面的孔位排布做了对称化处理，同一款基座可以适配左右两种不同走线方向的设备安装，不需要单独开模生产左右对称件，降低了配套生产的模具成本。实际使用中，这类锁平基座可以分散设备固定时的锁紧力，传统直接用螺丝锁附设备壳体时，

　　单点锁紧力过大很容易造成ABS材质的设备壳体开裂，通过这个基座过渡后，锁紧力会均匀分布在整个基座和设备接触的平面上，单点受力降低60%以上，大幅提升设备安装后的结构可靠性。针对户外使用场景，设计时在基座的边缘做了0.3mm的拔模斜度，注塑成型后容易脱模，同时表面不会出现明显的熔接痕，长期户外使用时不容易积留雨水，减少材质老化的速度。定位柱的高度设计为2mm，既可以起到有效的预定位作用，又不会因为柱高过高导致设备和基座之间出现间隙，影响安装后的贴合度。在结构强度校核阶段，通过模拟1.5米高度的跌落测试，基座的安装耳位置不会出现断裂，主体板面的变形量不超过0.2mm，完全满足通讯类设备安装后的抗震、抗冲击要求。和传统的金属安装片相比，ABS材质的基座本身具备绝缘性能，不需要额外增加绝缘垫片，就可以避免设备和安装支架之间出现导电短路的问题，尤其适合带弱电的通讯类设备安装使用，减少了现场安装的配件数量，也降低了施工时的物料管理成本。
