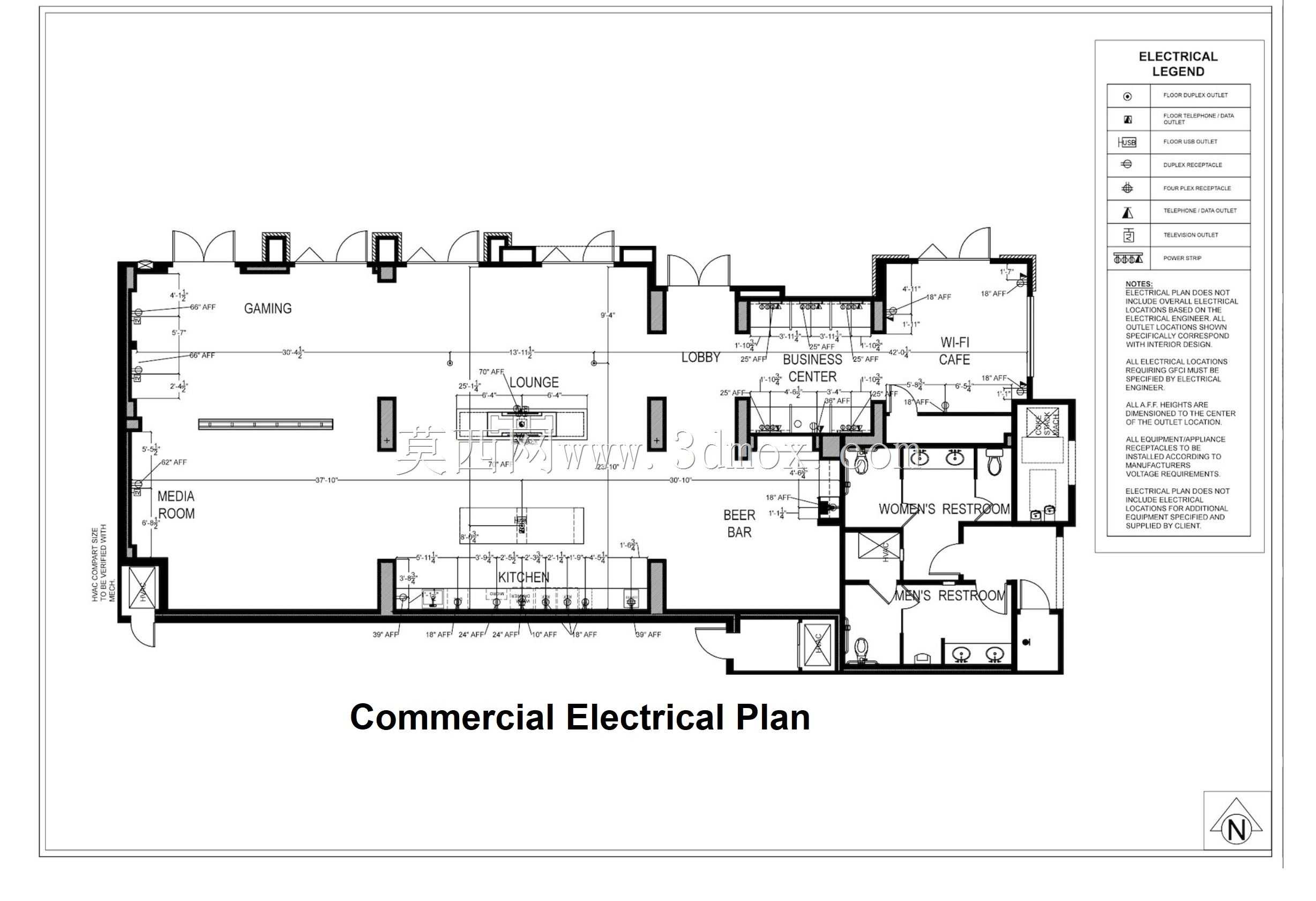

商业空间电气平面布局施工设计图纸

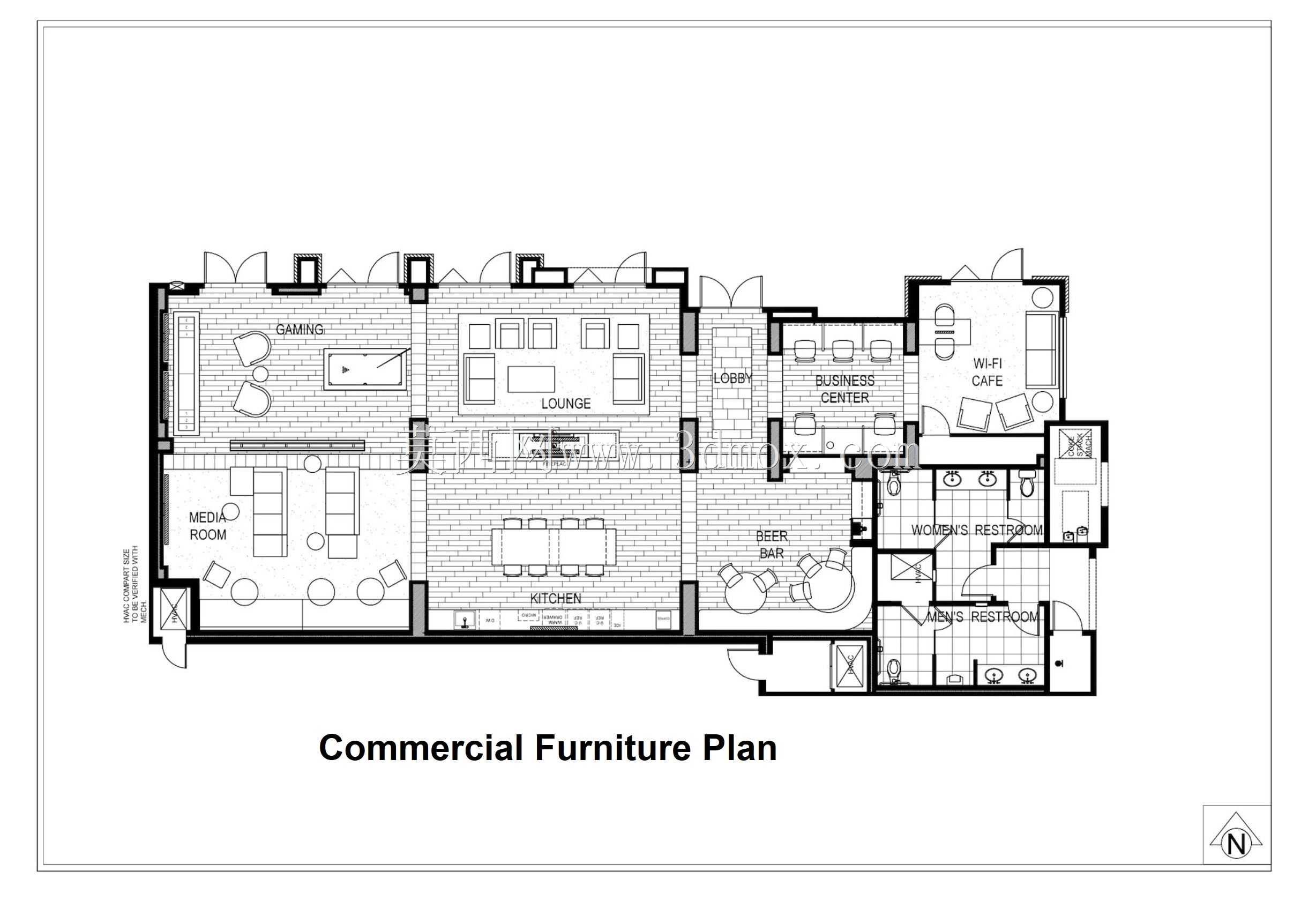

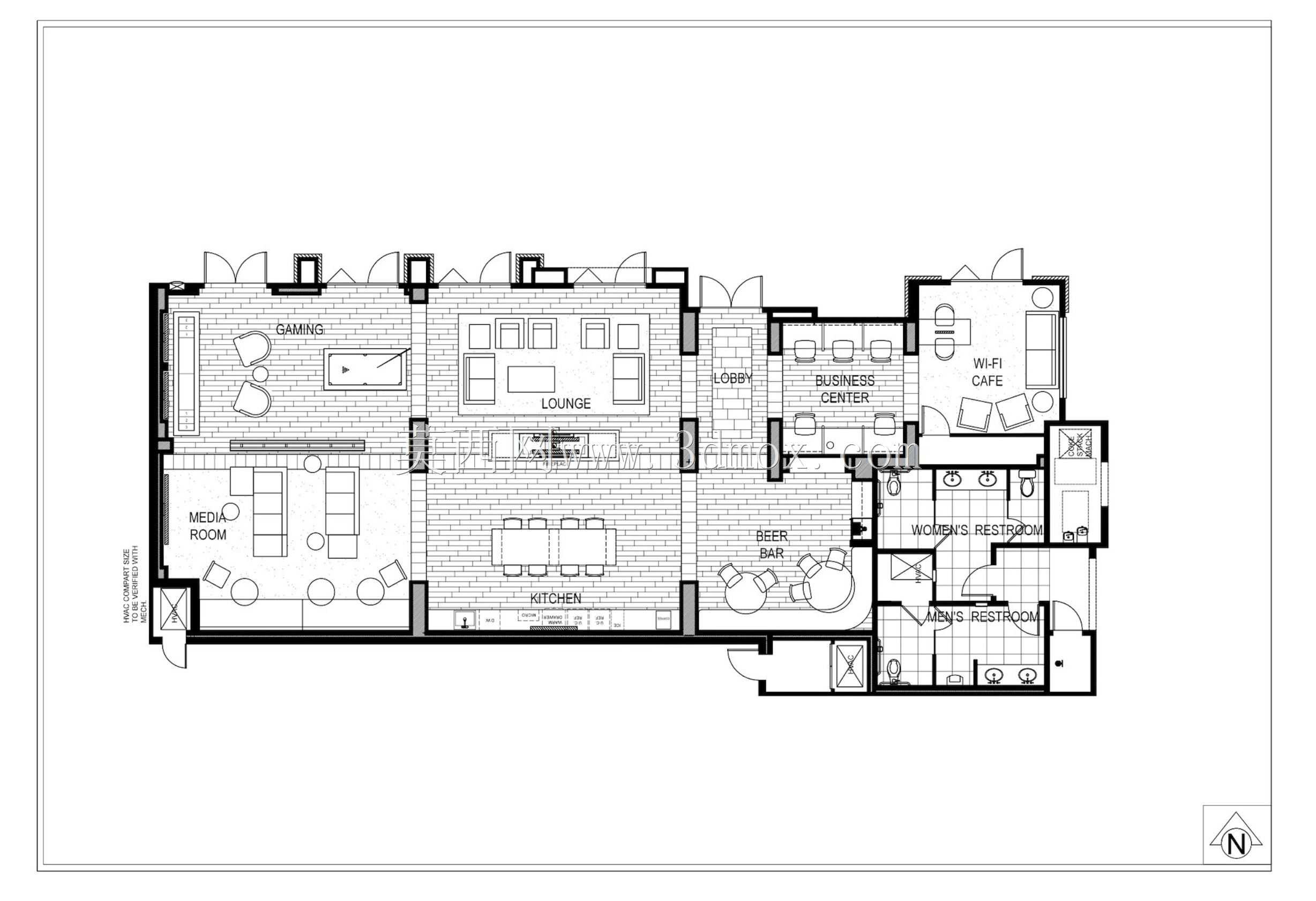

　　这套商业空间电气平面设计方案，核心服务于复合型休闲商业场所的配电系统落地，覆盖包含游戏区、休闲区、大堂、商务中心、酒水吧、厨房、公共卫生间在内的全功能区块，所有电气点位排布均围绕不同区域的实际使用需求展开，没有冗余的无效设计。从实际施工落地的角度看，设计阶段首先锚定了各功能区的用电负荷边界：游戏区作为高功率设备集中区域，预留的插座回路均按单回路不超过2千瓦的负载标准设置，点位沿墙面与设备摆放区均匀分布，避免后期走线横跨通行区域造成安全隐患；休闲区与酒水吧区域的用电点位兼顾照明、小型制冷设备、服务终端的供电需求，吧台区域单独设置了独立回路，避免多设备同时启动时的电压波动影响其他区域供电稳定性。厨房区域的电气设计做了干湿区物理隔离，

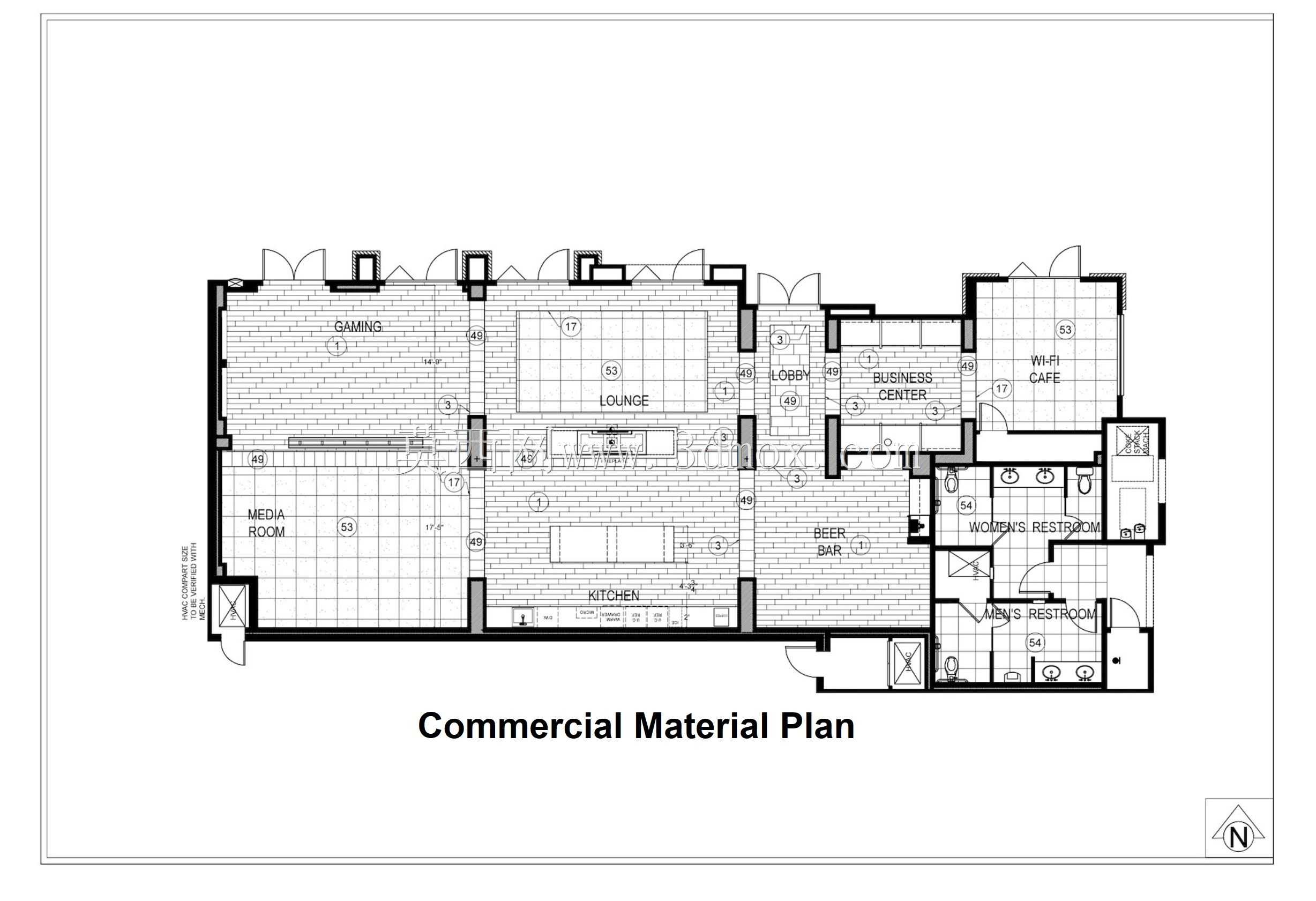

　　高功率厨电设备的回路单独配置过载保护，所有插座点位均远离给排水点位预留30厘米以上的安全距离，符合商用场所电气施工的安全规范。公共卫生间区域的照明与排风系统采用联动控制逻辑，点位避开淋浴、洗手台的溅水区域，所有外露电气部件均满足IP44以上的防护等级要求。平面布局中同步标注了电气图例说明与施工指引，所有管线走向沿建筑结构梁、墙体暗敷，没有在主要通行区域的地面预留走线槽，减少后期装修阶段的地面抬高施工量。从设计逻辑上看，方案没有采用统一的点位间距标准，而是完全匹配各区域的家具摆放、设备定位来调整点位位置：比如商务中心的办公位下方，每两个相邻工位预留一组五孔插座加网络端口，位置刚好对应办公桌的走线孔位，避免后期明线拉扯；

　　酒水吧的操作台面上方，每隔1.2米设置一组带防溅盒的插座，满足咖啡机、制冰机、收银设备等不同设备的取电需求；游戏区的设备点位沿背景墙排布，预留的回路容量可以满足多台大功率显示设备、主机同时运行的负荷要求。图纸中同步标注了指北针与建筑外轮廓尺寸，所有电气点位与建筑墙体、门窗的相对位置都做了明确标注，施工人员可以直接对照图纸完成现场点位放线，不需要二次核对建筑结构尺寸。针对商用场所的应急照明需求，方案在各疏散通道、出口位置预留了应急照明回路，管线与普通照明回路分开敷设，即使主回路断电也能保证应急标识与疏散照明正常供电。从安装边界来看，所有墙面插座的安装高度统一按商用场所标准设置，普通区域插座距地30厘米，操作台面插座距地1.2米，

　　开关面板距地1.4米，所有点位均避开了墙体中的结构钢筋、给排水管线的预设位置，避免施工阶段破坏建筑主体结构或其他管线系统。这套设计方案的核心优势在于完全贴合实际运营场景的用电需求，没有套用通用商业空间的电气模板，每个区域的回路配置、点位数量、负载预留都经过实际使用场景的负荷测算，既不会因为预留容量不足造成后期使用时频繁跳闸，也不会因为过度预留造成施工材料的浪费。对于结构设计、机电施工的从业者来说，这套方案可以直接作为同类型复合型商业空间电气设计的参考模板，其中的点位排布逻辑、回路划分思路、安全距离设置都符合现行的商用建筑电气施工规范，能够直接对接现场施工的放线、布管、穿线全流程，减少设计阶段的反复调整工作量。
