全王Sérgio卡通形象SolidWorks三维建模作品

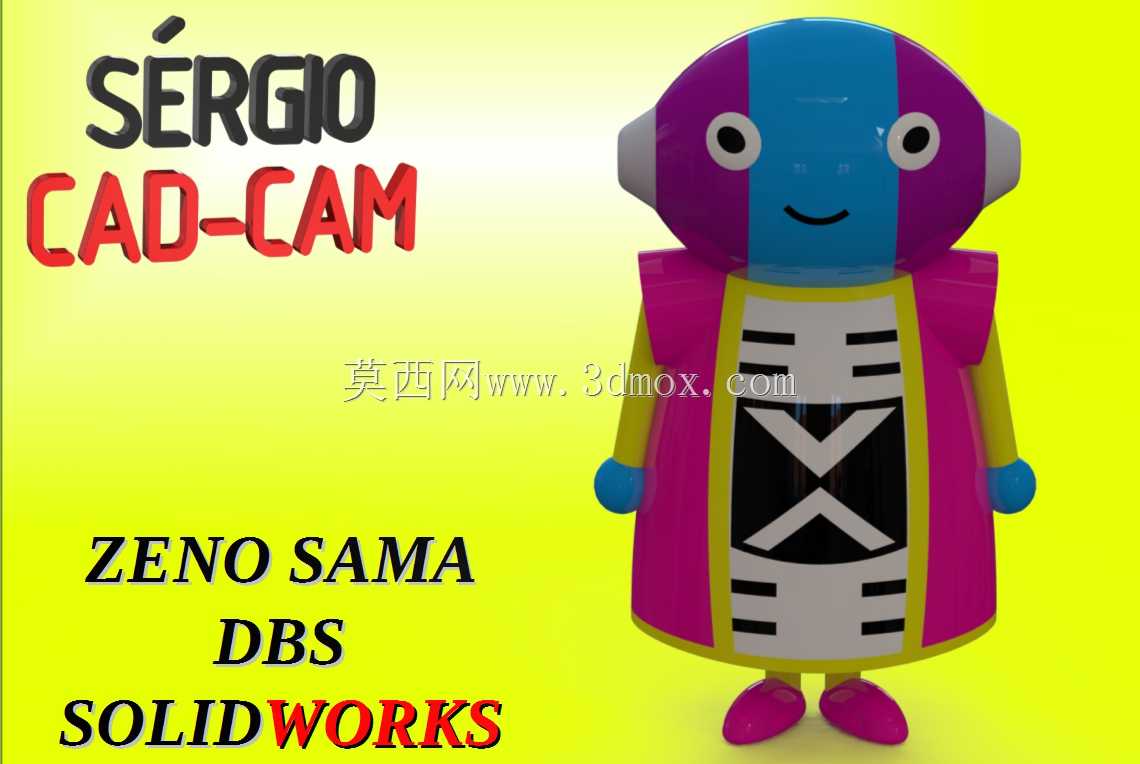

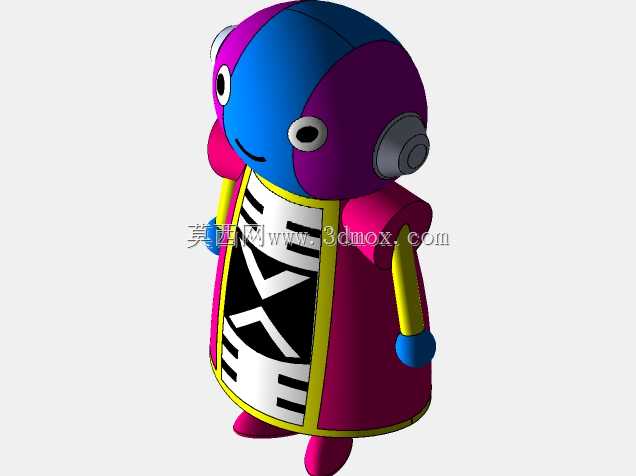

　　本次建模的卡通形象原型来自经典动漫作品中的高阶角色全王，整体采用Q版化比例重构，在保留角色核心识别特征的基础上，适配3D打印、手办制作、文创周边开发等多场景的落地需求。从结构设计层面来看，建模全程采用SolidWorks实体特征搭建，未使用外部导入网格，所有曲面均通过拉伸、旋转、放样、圆角等基础特征组合实现，保证模型具备完整的参数化修改能力，方便后续根据不同生产工艺调整细节比例。

　　外形尺寸方面，整体站立高度控制在120mm区间，底座接触面积直径35mm，满足常规FDM3D打印机的成型平台尺寸要求，无需拆分即可一次性打印成型；头部与身体的衔接处采用1.2mm直径的定位柱设计，若采用分件打印后组装的工艺，可直接通过定位柱实现过盈配合，无需额外添加粘接辅助结构。角色头部采用左右分色的对称结构设计，蓝色与紫色区域的分界处做了0.15mm的凸台落差，方便后续喷涂分色时做遮罩处理，避免溢色问题；面部的眼睛、微笑嘴型均采用下沉0.2mm的凹槽设计，既可以直接打印出轮廓效果，也可以在凹槽内填充水贴或者滴胶提升质感。

　　服饰部分的外袍采用亮面质感的曲面造型，袍身边缘做了R2的均匀圆角处理，避免3D打印时出现尖锐边缘的层纹问题；袍身正面的黑白装饰纹样采用凸起0.3mm的结构，无需额外上色即可通过层差呈现纹样轮廓，若需要做分色处理，凸台结构也能为遮罩制作提供清晰的边界参考。手部的球形结构与手臂衔接处做了0.1mm的装配间隙，若需要制作可动版本的手办，可直接在该位置加装关节轴，无需二次修改模型主体结构。脚部采用圆润的平底设计，与站立平面的接触面积做了加大处理，整体重心落在双脚中心连线的中点位置，静态放置时的抗倾倒角度可达15度，满足日常摆件的放置稳定性要求。

　　从应用场景来看，该模型除了作为个人3D打印的创意手办原型外，还可适配文创周边的开模生产需求，所有壁厚均控制在1.8mm-2.5mm区间，符合注塑成型的壁厚均匀要求，避免出现缩痕、填充不足等工艺问题；模型的所有外表面均做了拔模角度处理，垂直面的拔模斜度设置为1.5度，满足硅胶翻模、注塑开模的脱模要求，无需后续对模型做工艺性修改。建模过程中特意规避了小于0.5mm的细微凸起结构，避免小尺寸打印时出现细节丢失、断头等问题，同时对所有内角做了R0.8的圆角处理，减少打印过程中的应力集中问题，提升成品的结构强度。

　　在细节处理上，角色头部两侧的耳朵结构采用与头部一体化的建模方式，衔接处做了平滑过渡处理，避免分件组装带来的接缝问题；手部的蓝色球形装饰与手臂采用同实体建模，若需要做分色处理，可通过曲面分割命令快速拆分不同颜色的实体部分，直接导出分件STL文件用于多色打印。整体模型的几何公差控制在0.02mm以内，所有装配面的配合间隙均根据3D打印、注塑等不同工艺做了预留参数，使用者可根据自身的生产条件直接调整对应特征的尺寸参数，无需重新搭建整体结构。
