PG型隔膜密封式压力检测表组结构

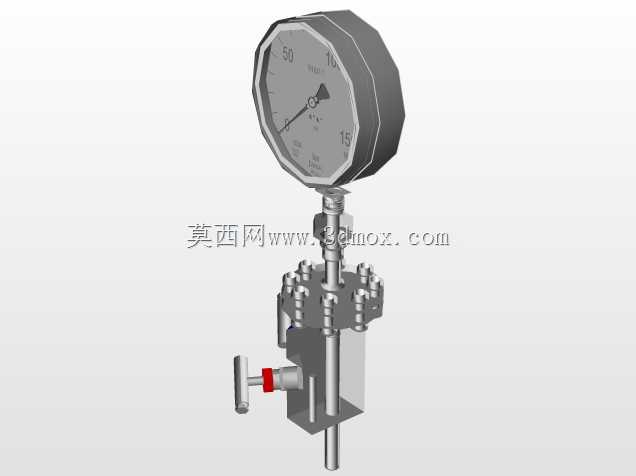

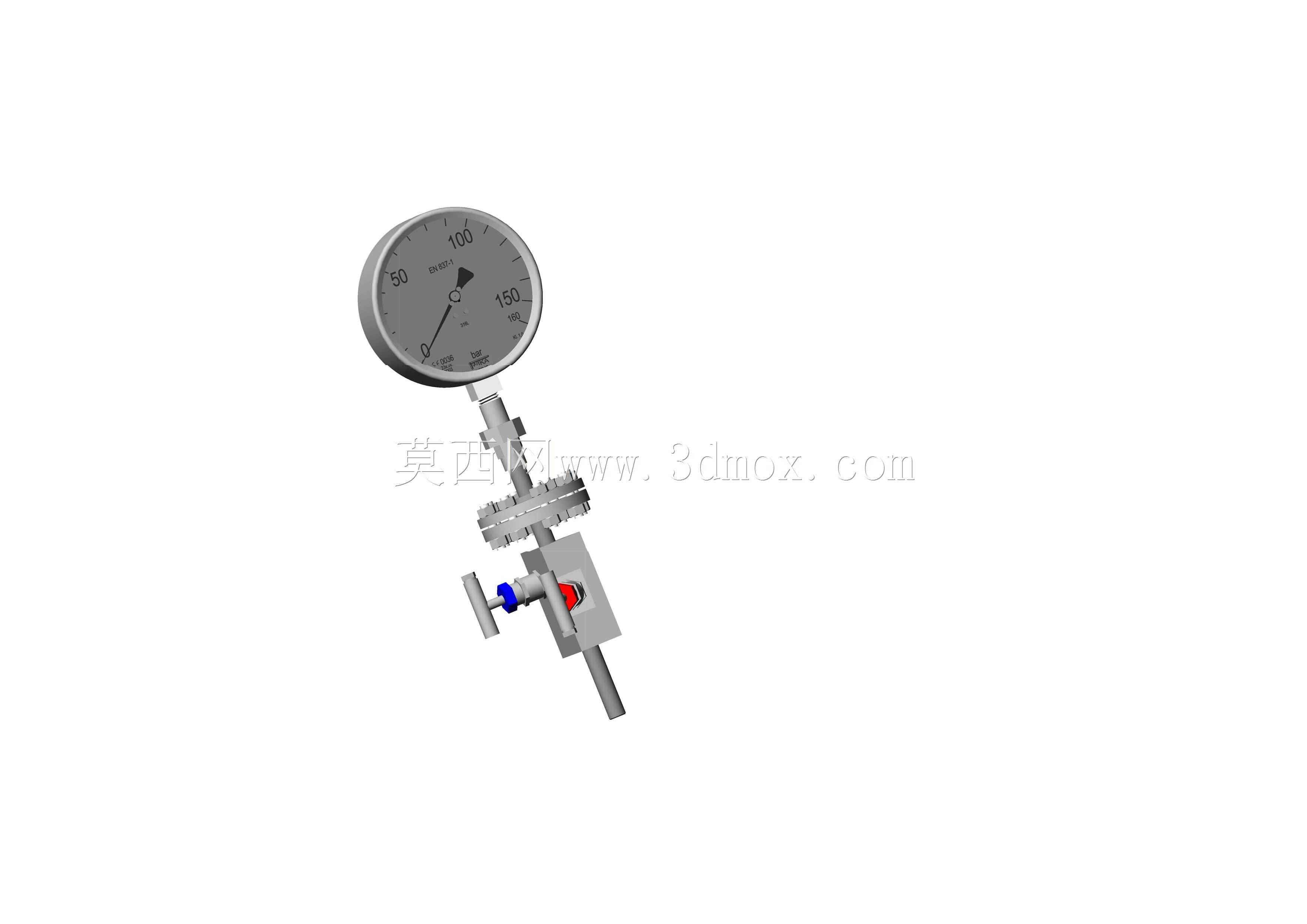

　　在石油化工、精细化工、制药、食品加工等存在高粘度、易结晶、强腐蚀介质的工艺管线上，常规压力表的取压通道极易出现介质堵塞、元件腐蚀损坏的问题，隔膜密封式压力检测表组就是为解决这类工况的压力检测需求设计的专用取压检测组件。这套结构将压力检测表头、隔膜隔离单元、截止切断阀、泄放阀整合为一体化总成，无需现场零散拼装阀件与表头，能大幅缩短现场仪表安装的施工周期，减少拼接点位的泄漏风险。

　　从结构设计逻辑来看，整套组件的核心是隔膜密封单元，其内置的弹性隔膜将被测工艺介质与压力表内部的导压填充液完全隔离开，介质侧的压力通过隔膜的弹性形变传递给填充液，再由填充液将压力传导至压力表的波登管检测元件，既避免了高粘度、含固体颗粒的介质直接进入压力表内部造成流道堵塞，也能防止强腐蚀性介质接触压力表的精密检测元件，延长检测仪表的使用寿命。隔膜本体采用耐腐合金材质加工，接触介质的表面做镜面抛光处理，减少介质挂壁残留的可能，适配卫生级工况的清洁要求。

　　集成在表组上的针型截止阀位于隔膜单元与压力表的连接通路之间，日常投用状态下保持全开，需要对压力表进行校准、更换维护时，可关闭该阀切断工艺介质通路，无需将整条工艺管线泄压排空，大幅降低维护作业的成本与安全风险。阀组侧面设置的小型泄放阀，在维护作业时可缓慢打开，排净阀组内部残留的带压介质与填充液，避免拆卸过程中带压介质喷溅造成安全隐患。

　　整套组件的安装边界设计充分考虑了现场管线的安装适配性，底部的取压连接端采用标准外螺纹接口，可直接对接工艺管线或设备上预留的内螺纹取压口，无需额外加工过渡接头。整体安装后垂直方向的总高度控制在常规仪表安装的预留空间范围内，横向突出尺寸较小，不会在管线旁形成过大的外伸结构，避免现场巡检、管线维护作业时发生磕碰损坏。压力表表头采用径向安装结构，表盘直径适配常规现场目视观测的距离需求，表盘刻度清晰，量程标识明确，可根据实际工况的压力范围匹配对应量程的表头单元。

　　在结构细节处理上，隔膜与阀体的连接面采用金属硬密封加密封圈的双重密封结构，在高压、温度波动的工况下也能保证密封可靠性，避免介质泄漏。阀杆部分采用带填料密封的针型结构，阀门调节精度高，关闭状态下密封性能可靠，多次开关操作后也不会出现外漏问题。整套组件的过流部件没有多余的死角与凹槽，介质流通路径顺畅，不易残留介质，对于需要定期CIP清洗的卫生级工况，也能满足清洗无残留的要求。

　　实际选型应用时，可根据被测介质的腐蚀特性选择对应材质的隔膜与阀体部件，针对高温工况还可搭配散热组件延长隔膜与填充液的使用寿命，针对强腐蚀工况可选择衬氟隔膜结构进一步提升耐腐性能。这套一体化表组相比现场零散组装的压力表、阀组、隔离器组合，整体结构更紧凑，密封点位更少，长期运行的可靠性更高，也减少了现场安装时的选型匹配工作量，避免不同厂家阀件与表头连接尺寸不匹配的问题。
