户外安装型罗斯蒙特压力变送器成套结构

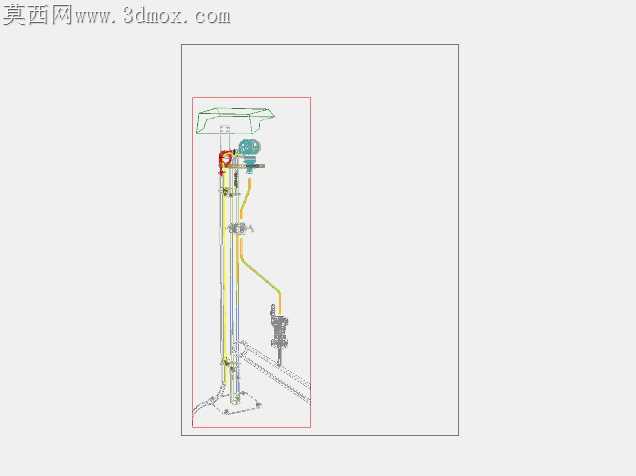

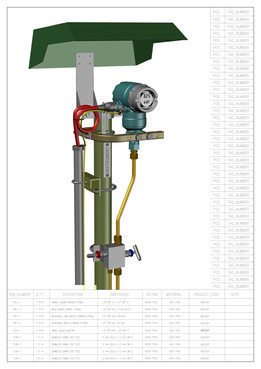

这套压力变送器成套结构，主要面向石油、化工、电力等流程工业的户外露天工况设计，核心作用是精准监测工艺管道内的流体压力参数，将压力物理量转换为标准电信号传输至中控系统，为生产过程的压力闭环控制、超限联锁保护提供可靠的数据支撑，是流程工业里保障生产安全、稳定工艺参数的核心检测部件。整套结构采用立柱式安装布局，顶部设置了倾斜式防雨遮阳罩，能够有效阻挡户外日晒、雨淋、落尘对仪表本体的侵蚀，延长仪表在恶劣户外环境下的使用寿命，避免雨水渗入仪表接线端引发的信号故障。核心检测表头采用侧装布局，通过专用安装支架固定在垂直立柱上，接线端配套了弯曲防护的金属穿线软管，既可以保护信号线缆不受外力拉扯、腐蚀，也能规整走线避免线缆杂乱晃动引发的接触不良。引压管路部分采用硬质金属导压管设计，配套了截止阀、排污阀组件，既可以在仪表检修时切断工艺介质通路，实现不停车在线维护，也能定期排出引压管内积存的冷凝液、杂质，避免引压管堵塞造成的测量失准。设计过程中充分考虑了现场安装的维护便利性，所有阀门操作端都预留了足够的操作空间，不需要额外拆除周边部件即可完成阀门启闭、排污操作；仪表表头的朝向可以根据现场走线、巡检观察的需求灵活调整，方便运维人员日常巡检时直接读取表头显示的压力数值。整套结构的安装边界充分适配现场2英寸垂直安装立柱的常规安装条件，横向突出尺寸控制在合理范围内，不会占用过多的管廊或设备旁的操作通道空间，引压接口的位置、尺寸完全匹配常规工业工艺管道的取压口安装规范，不需要额外定制转接件即可完成现场对接。结构上的所有固定支架都采用折弯成型的金属板材制作，边角做了钝化处理，避免安装维护过程中划伤操作人员，整体布局紧凑合理，在满足测量功能、防护需求、维护便利性的前提下，尽可能压缩了整体占用空间，适配绝大多数户外工业现场的安装条件。
