洛克希德马丁F22猛禽隐身战机结构设计

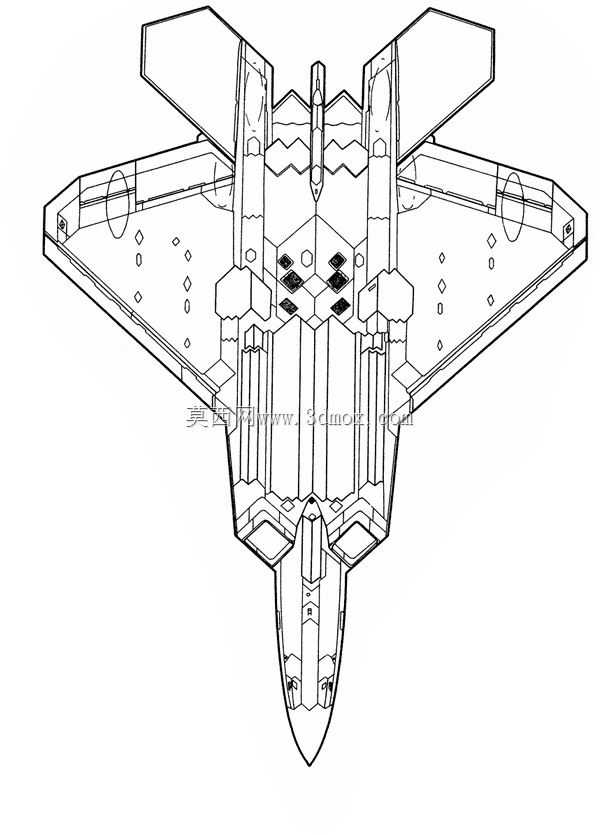

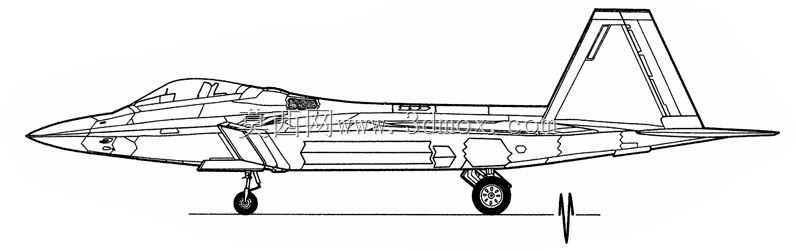

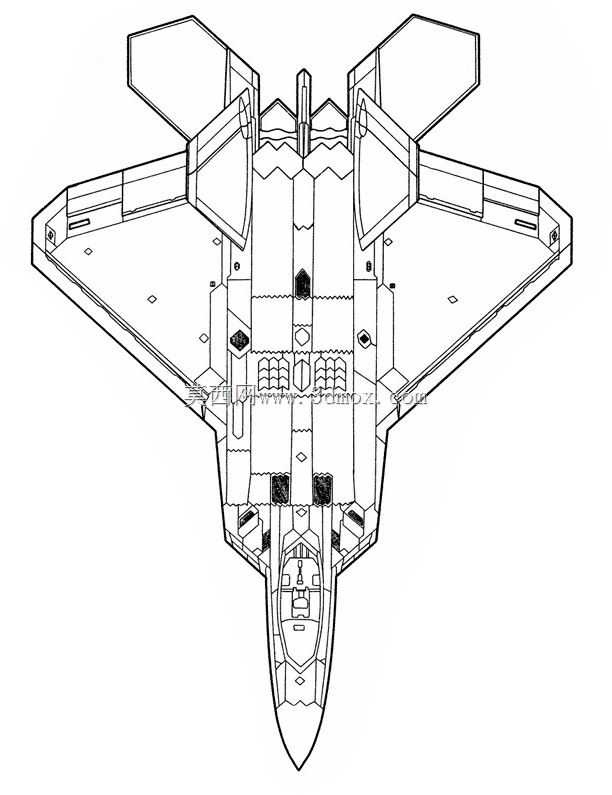

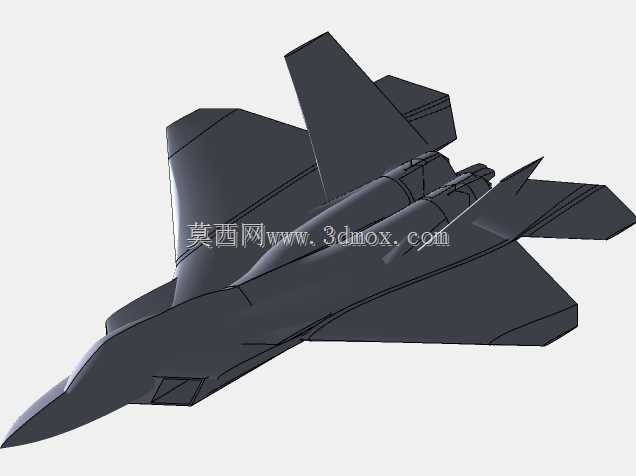

　　在现代空中作战装备的研发与仿真验证环节，高保真的战机三维结构模型是开展气动仿真、结构强度校核、挂载方案推演、地勤维护模拟的核心基础载体，本次呈现的F-22猛禽战机三维结构，完全参照实机的气动布局与结构比例完成建模还原，覆盖了战机从外蒙皮轮廓到核心结构分区的全部几何特征。从实际应用场景来看，这类高精度战机模型可直接接入空战仿真推演系统，作为红蓝对抗仿真中的空中作战单元，支撑不同挂载构型下的雷达反射截面模拟、飞行包线验证、战术动作可行性分析；也可用于航空类专业的教学演示环节，帮助学员直观理解第五代隐身战机的气动布局设计逻辑、翼身融合结构的受力传递路径、内置弹舱的空间分配逻辑；在航空文创、国防科普展陈领域，该模型也可作为3D打印、

　　等比例缩放展品制作的基础数据源，省去逆向测绘的大量前期工作。从产品功能特性来看，模型完整还原了F-22的外倾双垂尾布局、菱形机头截面、CARET进气道结构、二维矢量喷口轮廓、内置主弹舱与侧弹舱的舱体边界、机翼前缘后掠角与翼型厚度变化特征，所有曲面过渡均符合实机的气动修形逻辑，没有出现曲面畸变、棱线错位的问题，各结构部件的分模逻辑清晰，垂尾、平尾、机翼、机身主体之间的装配边界明确，可直接拆分用于结构装配演示。在设计思路的还原上，建模过程严格遵循隐身战机的设计原则，所有机体表面的棱线均按照平行原则布置，确保雷达波的散射方向集中在几个非关键角度，进气道与机身的融合过渡区域完全贴合S型进气道的遮挡要求，

　　从机头正面无法直接观测到发动机叶片的轮廓，座舱盖的金属镀膜层轮廓、机身表面的口盖接缝、天线安装位置均做了对应还原，没有遗漏影响隐身性能的关键结构细节。从外形尺寸与安装边界来看，模型严格按照实机1:1比例构建，机身总长、翼展、机高、垂尾外倾角度、机翼展弦比、根梢比等核心参数均符合公开的实机技术指标，机身内部预留了起落架舱、航电设备舱、燃油舱、动力舱的结构空间，可直接用于后续的子系统装配建模；机翼下方的重载挂点安装位置、内置弹舱的挂梁安装接口、起落架的收放转动边界均做了明确的几何标注，在开展挂弹方案模拟、起落架收放机构运动仿真时，可直接基于现有模型定义运动副约束，无需重新调整结构轮廓。针对结构设计从业者的使用需求，

　　模型的所有曲面均做了连续性优化，G2连续的曲面过渡可直接导入CAE软件开展气动网格划分，不会出现网格畸变导致的仿真计算误差；机身的受力框站位、翼梁的布置位置均按照实机的结构传力路径做了简化还原，在开展静力学强度校核时，可直接在对应位置施加约束与载荷，快速得到不同机动过载下的结构应力分布结果。不同于常规的外观展示类模型，该模型在细节处理上充分考虑了工程应用的实际需求，比如二维矢量喷口的调节片做了分块处理，可模拟喷口上下偏转的不同状态，配合飞行动力学仿真可验证矢量推力对超机动动作的增益效果；座舱盖的开启铰链安装位置、起落架的舱门开合轨迹均预留了运动空间，开展地勤维护流程仿真时，可直接模拟人员登机、弹药装填、设备检修的全流程动作，不会出现结构干涉的问题。在航空装备研发的前期论证阶段，这类高精度的整机模型可帮助设计团队快速对标国际先进战机的布局特点，对比不同垂尾外倾角度、不同进气道形式对整机隐身性能与气动效率的影响，缩短方案迭代的周期；在民用航空的技术验证环节，也可参考该模型的翼身融合设计思路，优化民用客机的减阻设计，降低燃油消耗。
