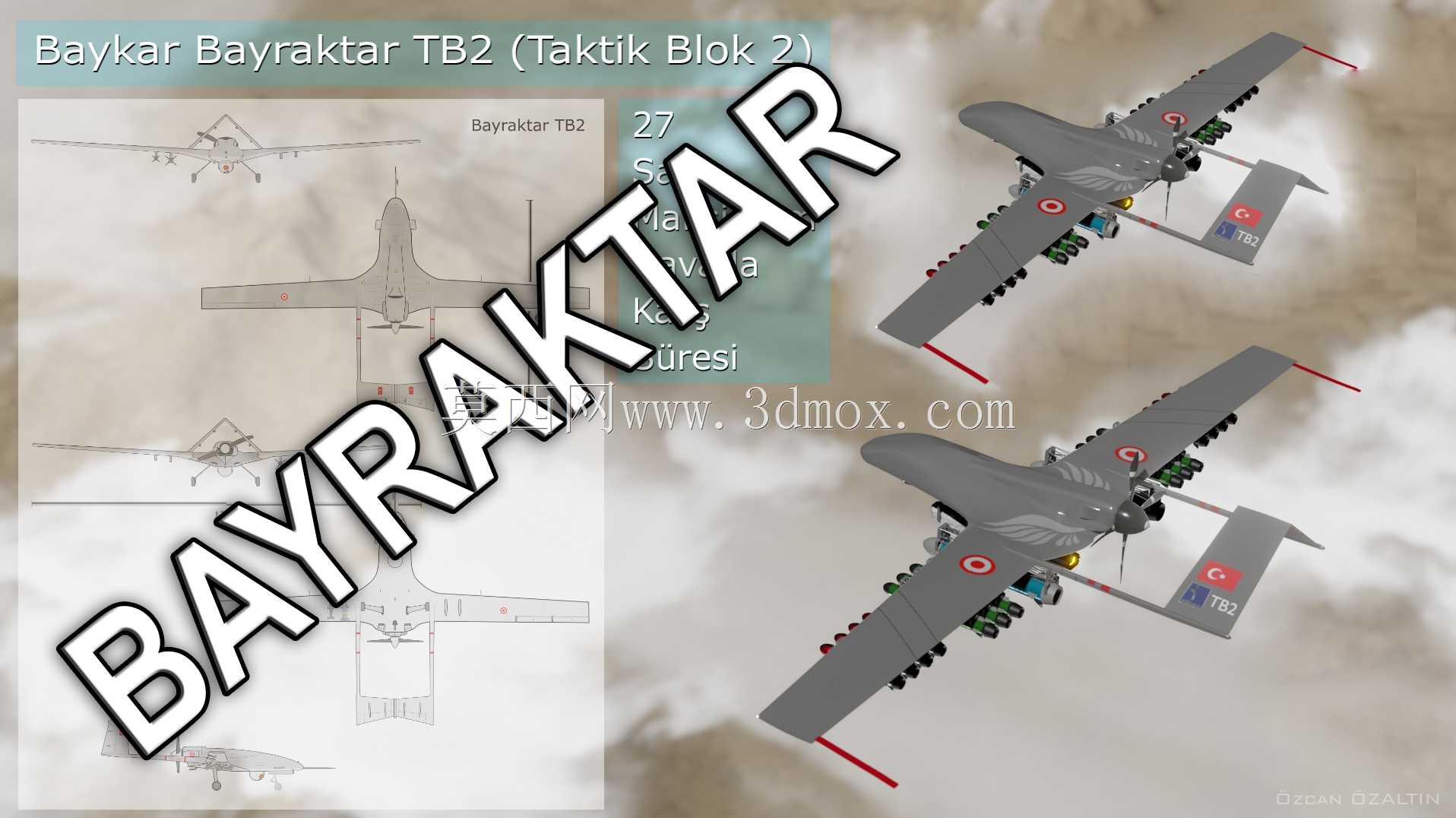

BAYRAKTAR TB2察打一体无人机结构设计

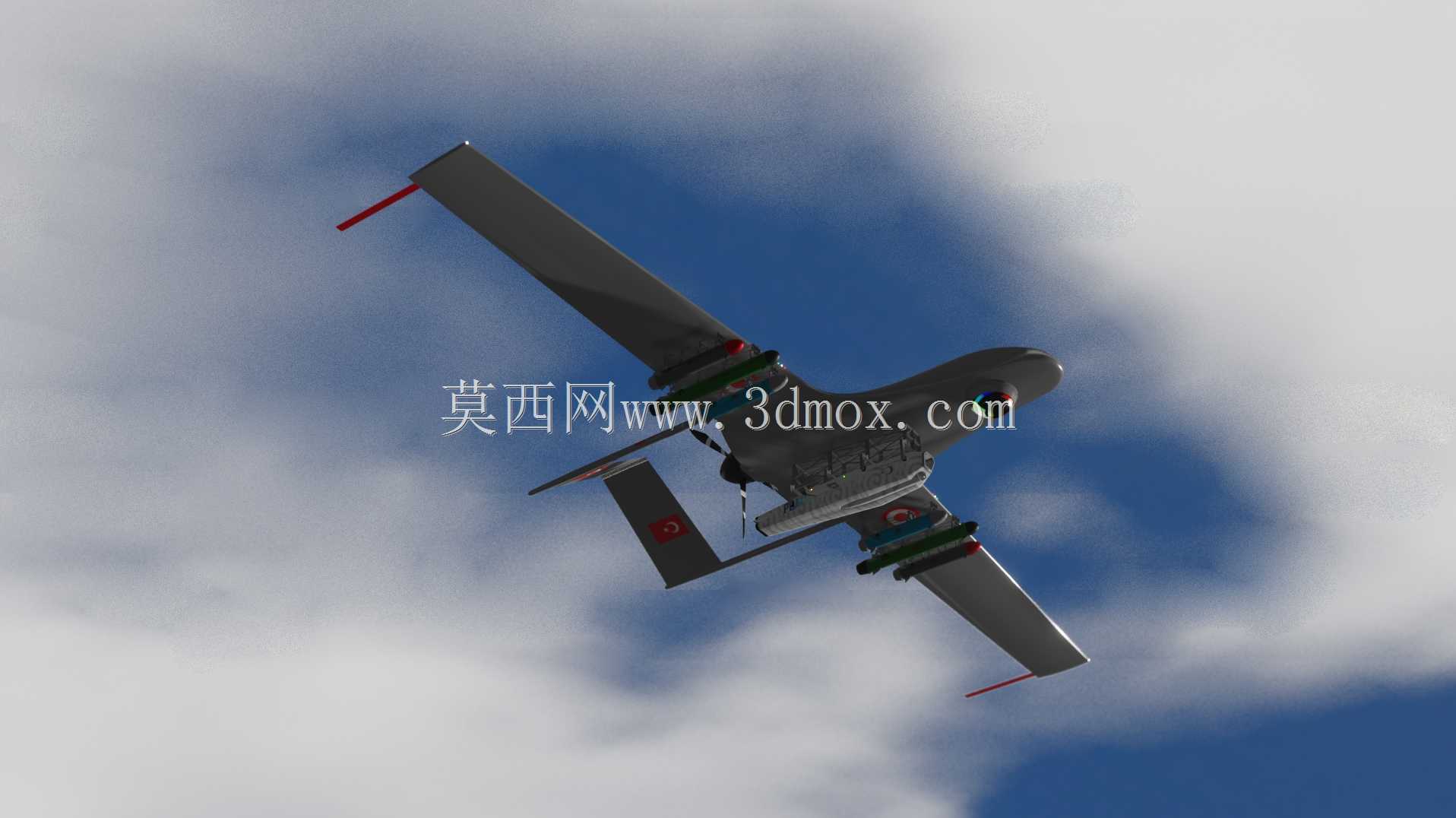

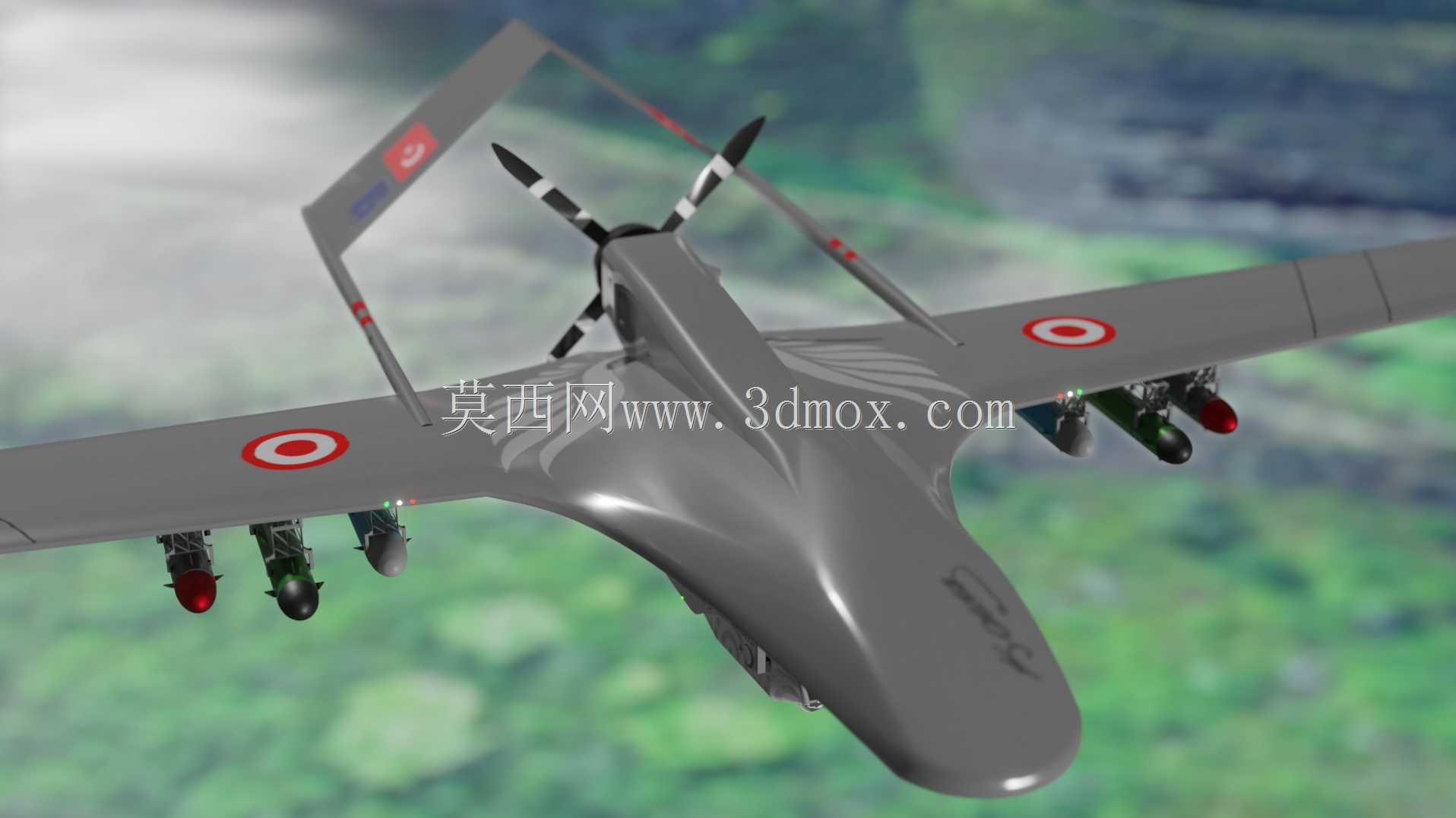

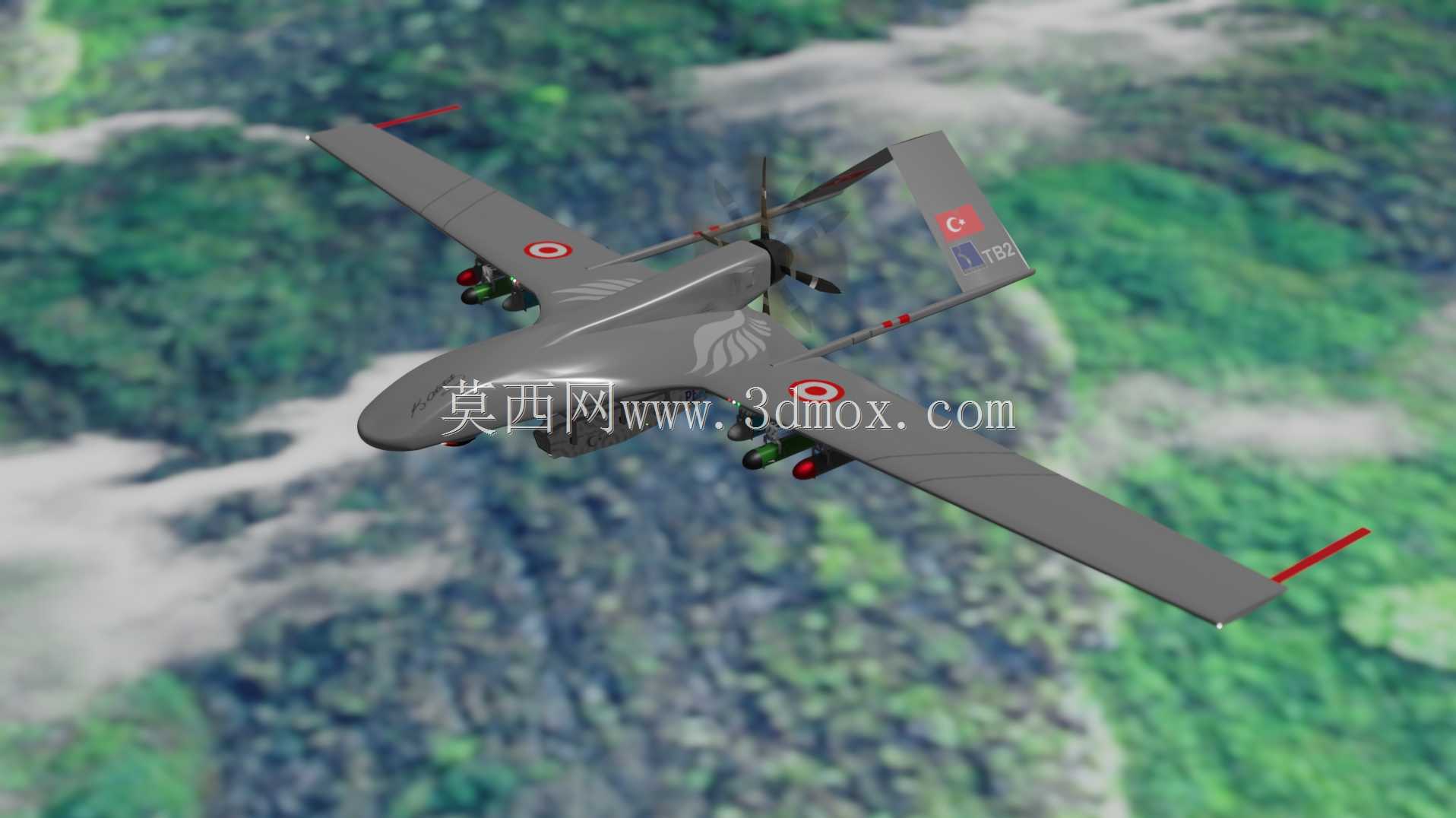

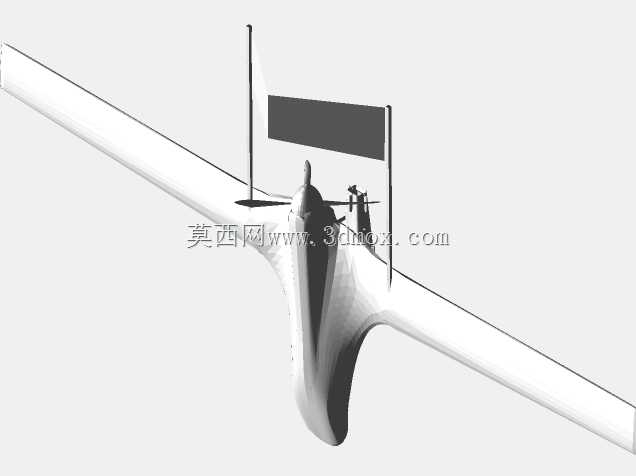

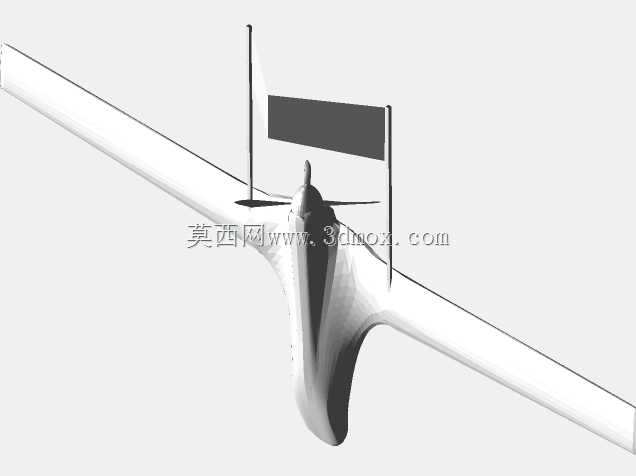

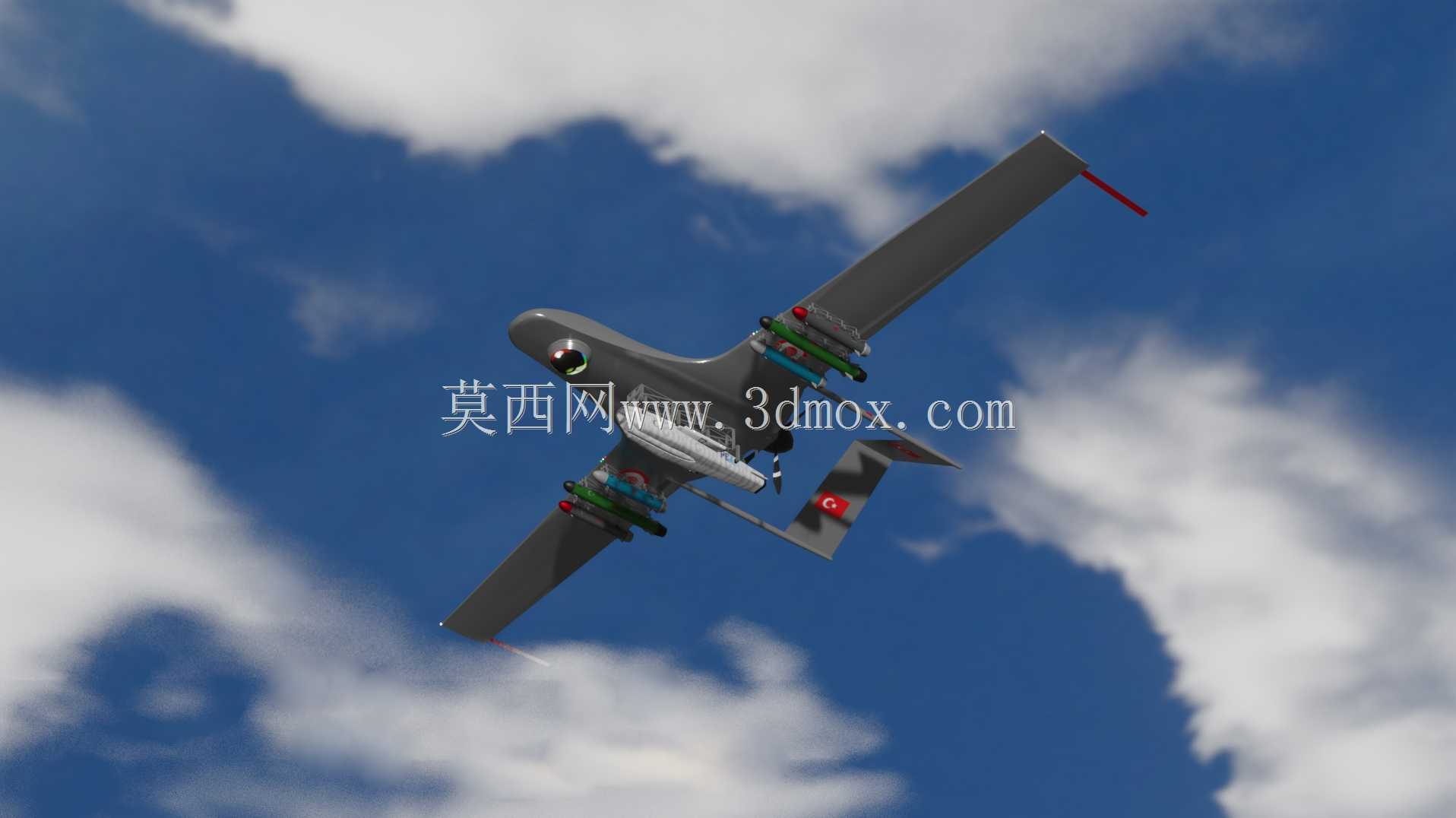

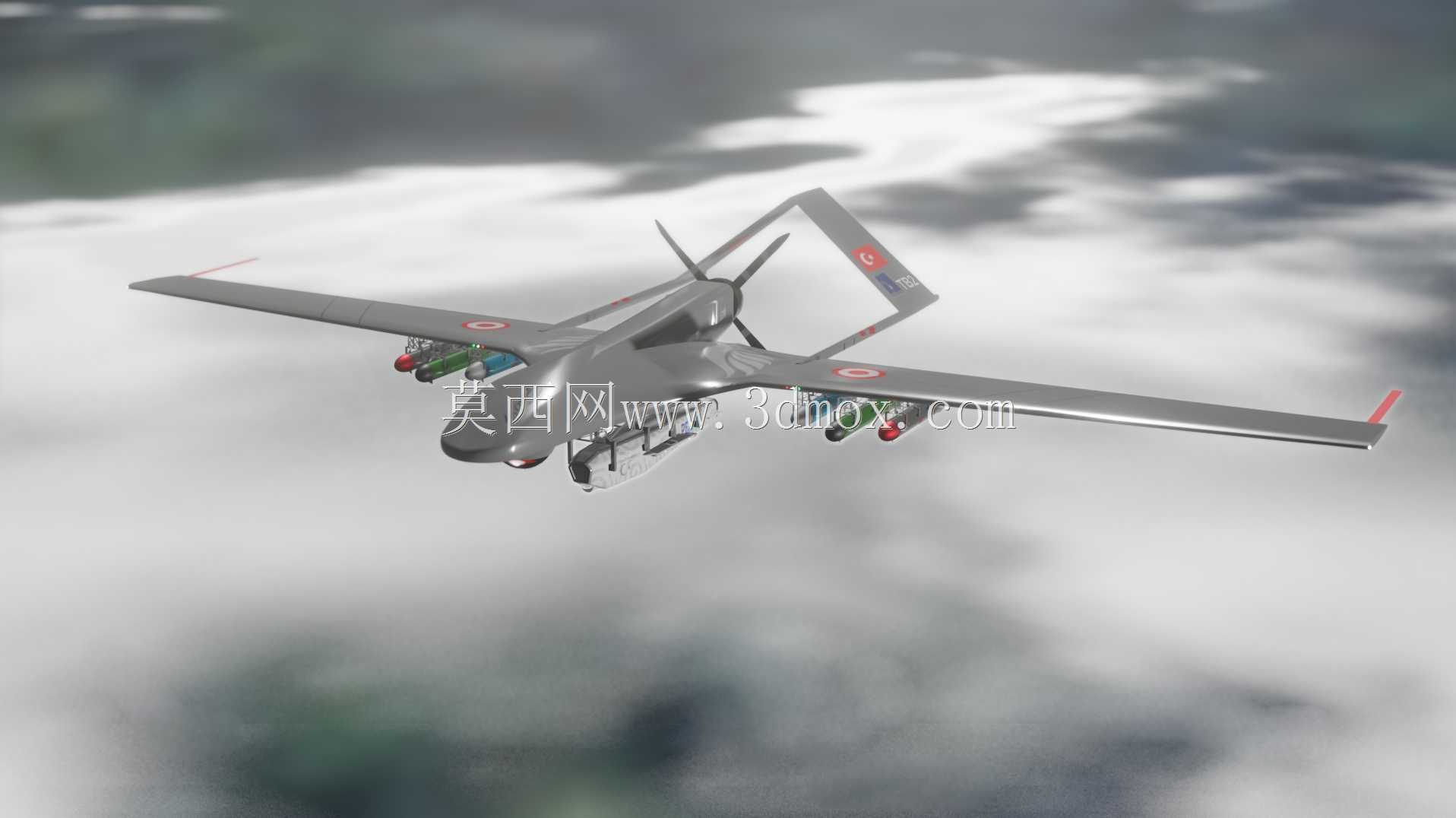

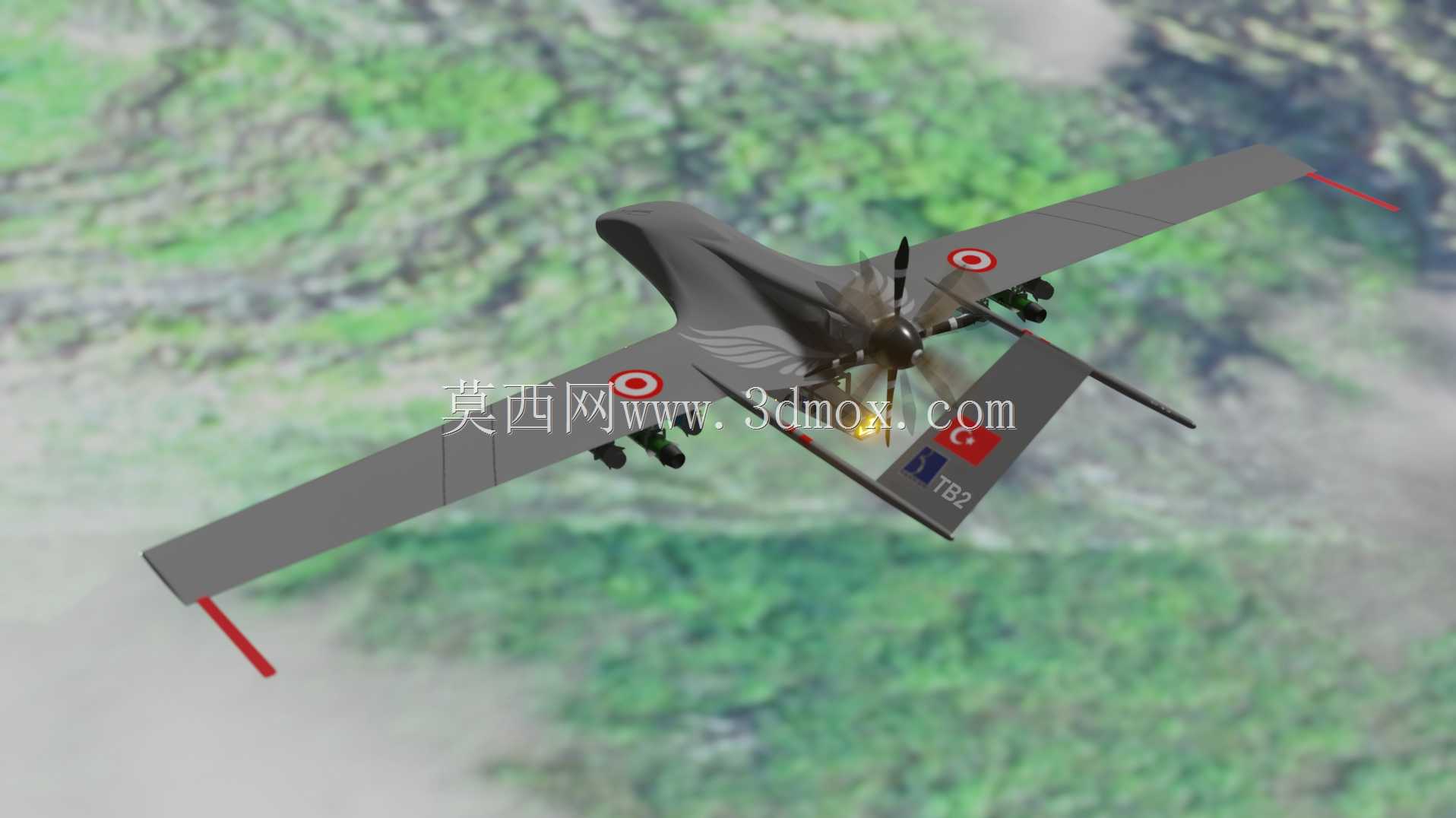

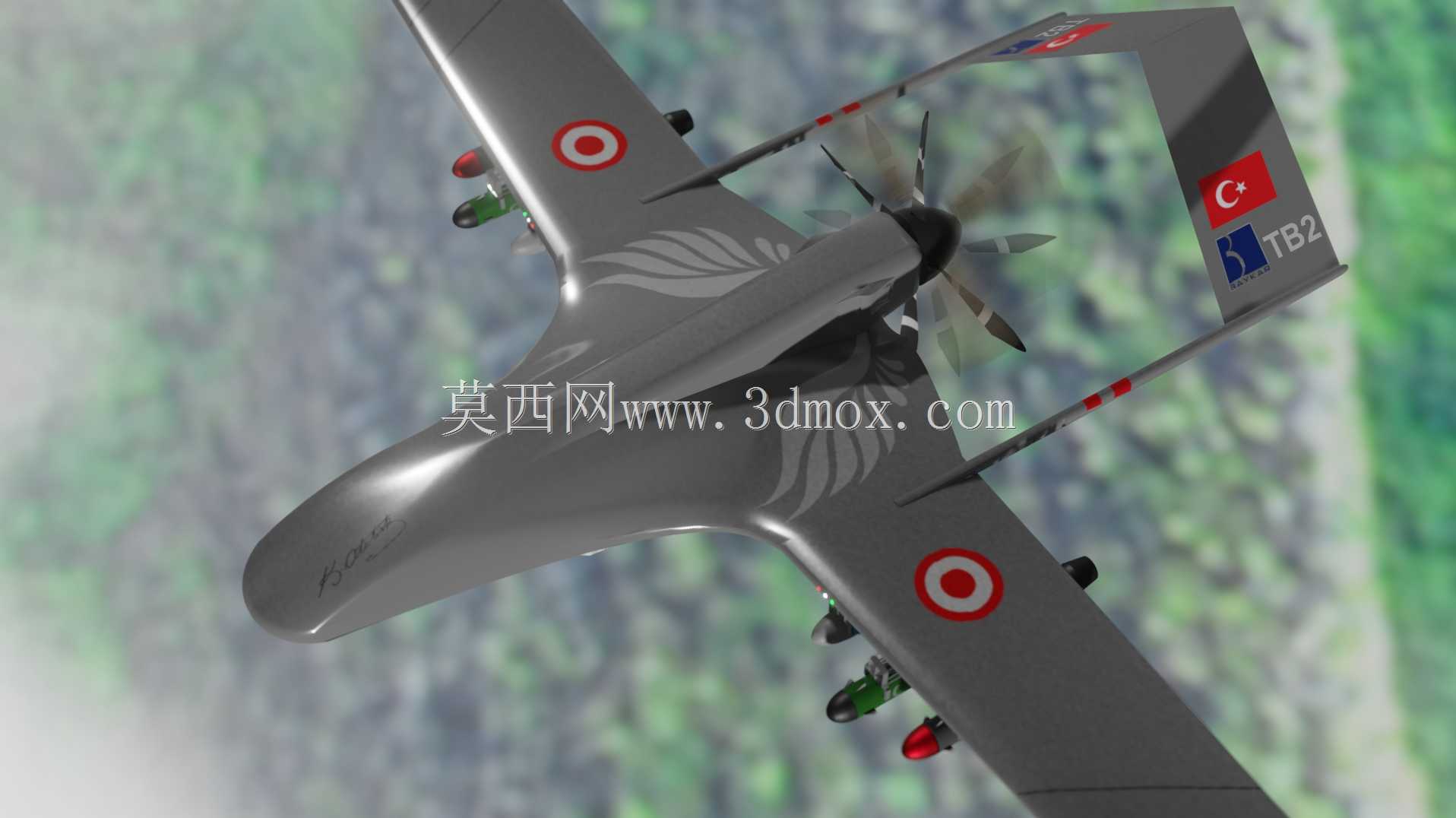

　　可在野战条件下快速完成拆解运输与组装调试，无需大型厂房设备支持，仅需3-4名地勤人员即可在短时间内完成起飞前的整备工作。机身主体采用模块化分段设计，前段为航电设备舱，预留了光电转塔、卫星通信天线、数据链终端的安装接口与走线空间，设备舱采用快开式口盖设计，可快速完成机载设备的更换与调试；中段为燃油舱与任务载荷舱，燃油箱采用防爆自封结构设计，可在轻武器命中后降低燃油泄漏起火的风险，任务载荷舱预留了标准化的挂架接口，可适配不同重量的侦察载荷或精确制导弹药；后段为动力舱，搭载活塞式航空发动机与推进式螺旋桨，推进式布局可避免螺旋桨遮挡前部光电设备的观测视野，同时降低发动机尾焰对机身下部挂载弹药的热影响。机翼下设置的多组挂点，本次呈现的TB2无人机三维结构，完整还原了这款中空长航时察打一体无人机的整机气动布局与挂载接口细节，从工程视角可直接支撑气动仿真验证、挂载适配校核、地面站配套设备对接等多场景的设计工作。在实际任务场景中，该型无人机主要承担前线战术侦察、目标精确打击、炮兵校射、边境巡逻等任务，其结构设计完全围绕长航时巡航、低信号特征、快速拆装部署的核心需求展开。从气动布局来看，整机采用大展弦比上单翼设计，翼型选取低速高升阻比的平凸翼型，机翼后缘设置分段式襟副翼，兼顾低速巡航效率与起降阶段的操纵性，尾翼采用倒V型尾翼布局，相比常规尾翼可减少结构重量与气动阻力，同时降低雷达反射截面积，尾撑杆与机身主体采用快拆式连接结构，

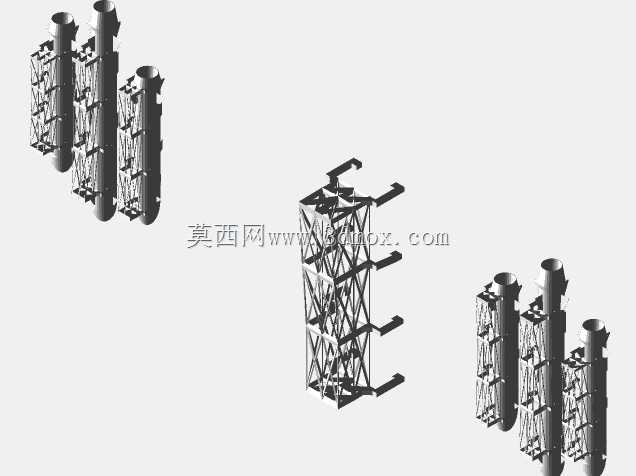

　　严格按照实际载荷分布设计，每个挂点的安装座都预留了标准的机械接口与电气连接触点，可匹配不同类型的空地弹药与侦察吊舱，挂点位置经过重心配平校核，在单侧挂载或不对称挂载的情况下，仍能通过飞控系统的配平调整保证飞行姿态稳定。起落架采用前三点式固定起落架设计，结构简单可靠，重量较轻，适合在简易前线跑道起降，起落架支柱内置阻尼缓冲结构，可吸收粗糙道面起降时的冲击载荷，主起落架轮距经过优化，可在侧风起降时保证足够的横向稳定性，避免侧翻风险。从安装边界来看，整机拆解后可装入标准的军用运输集装箱，单个运输单元可同时搭载多架拆解后的无人机与配套的地面控制站、保障设备，满足快速部署的需求；机翼与机身的连接采用定位销+快卸螺栓的组合结构，

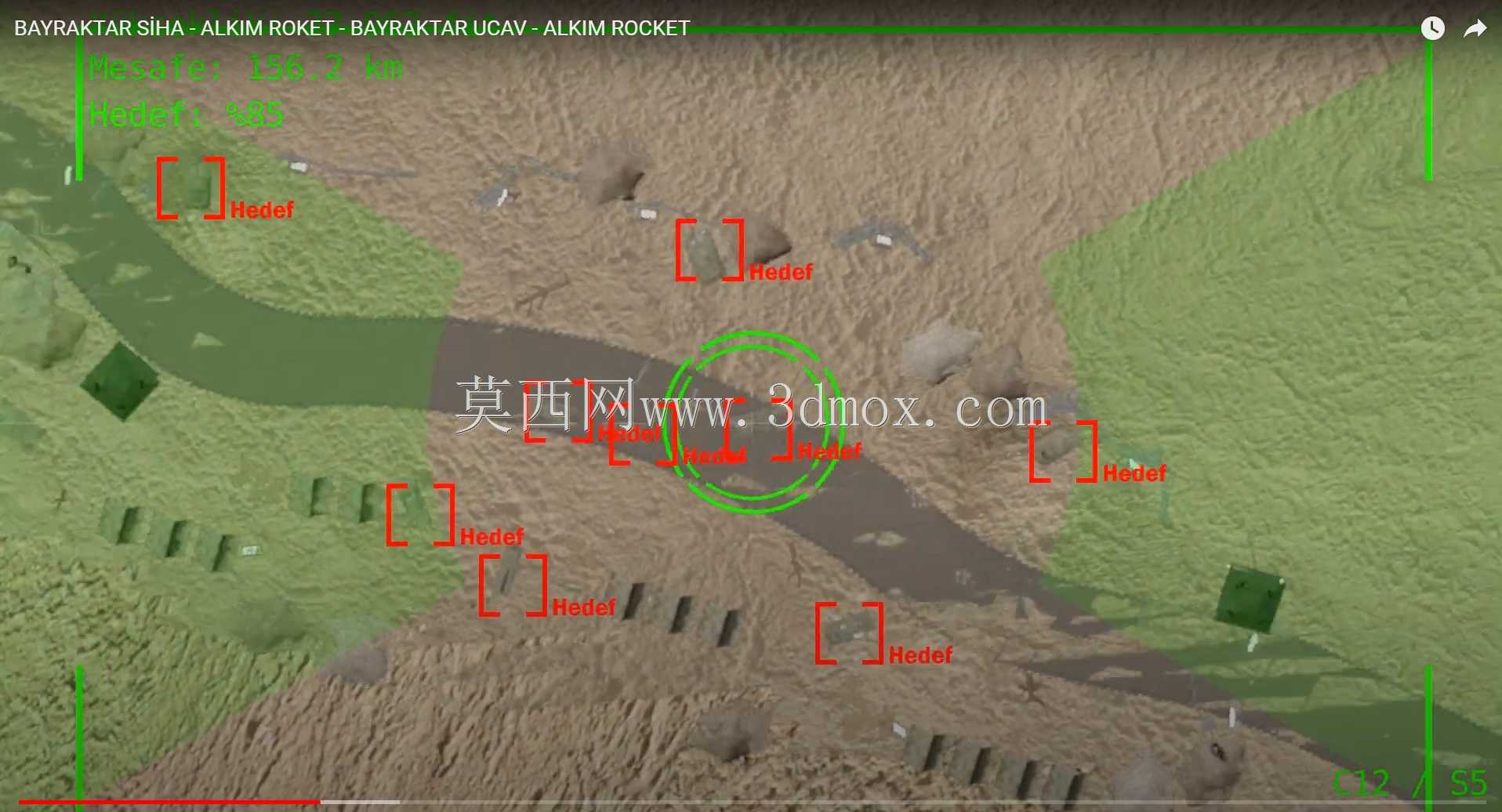

　　装配时无需复杂的调校工具，依靠定位销即可完成机翼的精准对位，大幅缩短野战条件下的组装时间。光电转塔安装在机身前部下方，采用球形万向稳定结构，可实现360度全向旋转与俯仰角度调整，转塔安装座预留了减振缓冲结构，可过滤发动机振动与飞行过程中的气流扰动对光电设备成像精度的影响，保证侦察与目标指示的精度。机身表面的口盖、天线、传感器等突出部件都经过了气动修型，尽可能减少附加气动阻力，同时对金属结构件进行了相应的表面处理，降低雷达波反射强度，提升战场生存性。尾翼的操纵面采用铰链式连接，舵机内置在尾翼结构内部，通过拉杆驱动操纵面偏转，操纵面的偏转角度范围经过严格校核，可满足不同飞行速度、不同挂载状态下的操纵力矩需求，

　　避免出现舵面锁死或操纵效率不足的问题。燃油系统的管路布置沿着机身结构梁走向，避开了易受弹片损伤的区域，同时设置了燃油泵切换装置，在单个燃油泵故障时仍能保证发动机的燃油供应，提升任务过程中的可靠性。电气系统的线缆采用屏蔽线缆，沿着机身内部的走线槽布置，与燃油管路保持足够的安全距离，避免电磁干扰与燃油泄漏引发的安全隐患，所有电气接头都采用防水防尘的航空插头，可在雨天、沙尘等恶劣野战环境下正常工作。在结构强度设计上，机翼主梁采用高强度复合材料制作，兼顾结构强度与轻量化需求，可承受长航时飞行过程中的气动载荷与机动飞行时的过载，机翼蒙皮采用复合材料夹层结构，表面光滑度满足气动要求，同时具备足够的抗冲击能力，可抵御飞行过程中遇到的小型飞鸟撞击与轻武器破片损伤。机身框架采用铝合金与复合材料混合结构，在保证结构刚度的前提下尽可能降低整机空重，提升有效载荷能力与续航时间。
