阿尔斯通轨道交通承载焊接结构支架

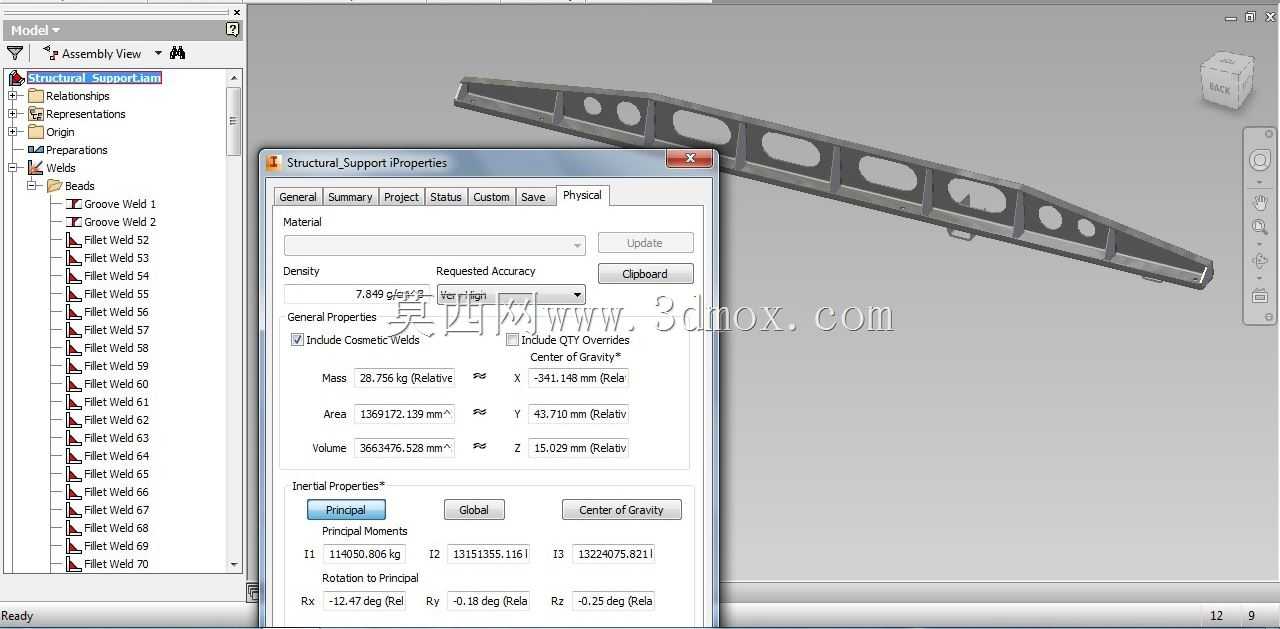

　　这款焊接结构支架的设计参考了建筑桁架、桥梁承重结构以及航空领域的轻量化受力框架逻辑，主要应用于轨道交通车载设备的承载安装场景，作为车载核心电气箱体的配套承载构架，需要在车辆运行的复杂振动、交变载荷工况下保持长期结构稳定性，同时兼顾轻量化要求以降低车辆自重带来的能耗损耗。从结构组成来看，整个支架采用分部件焊接成型的工艺路线，所有组成零件均由激光切割钣金坯料加工而来，通过数控折弯完成零件成型后，采用工装定位拼接后完成满焊作业，焊接后会对关键受力焊缝做打磨应力释放处理，避免长期交变载荷下出现焊缝开裂的问题。单组支架的自重控制在28.8kg，整套配套安装的支架组总重为144kg，在保证结构强度的前提下尽可能压缩了材料用量，符合轨道交通装备的轻量化设计导向。

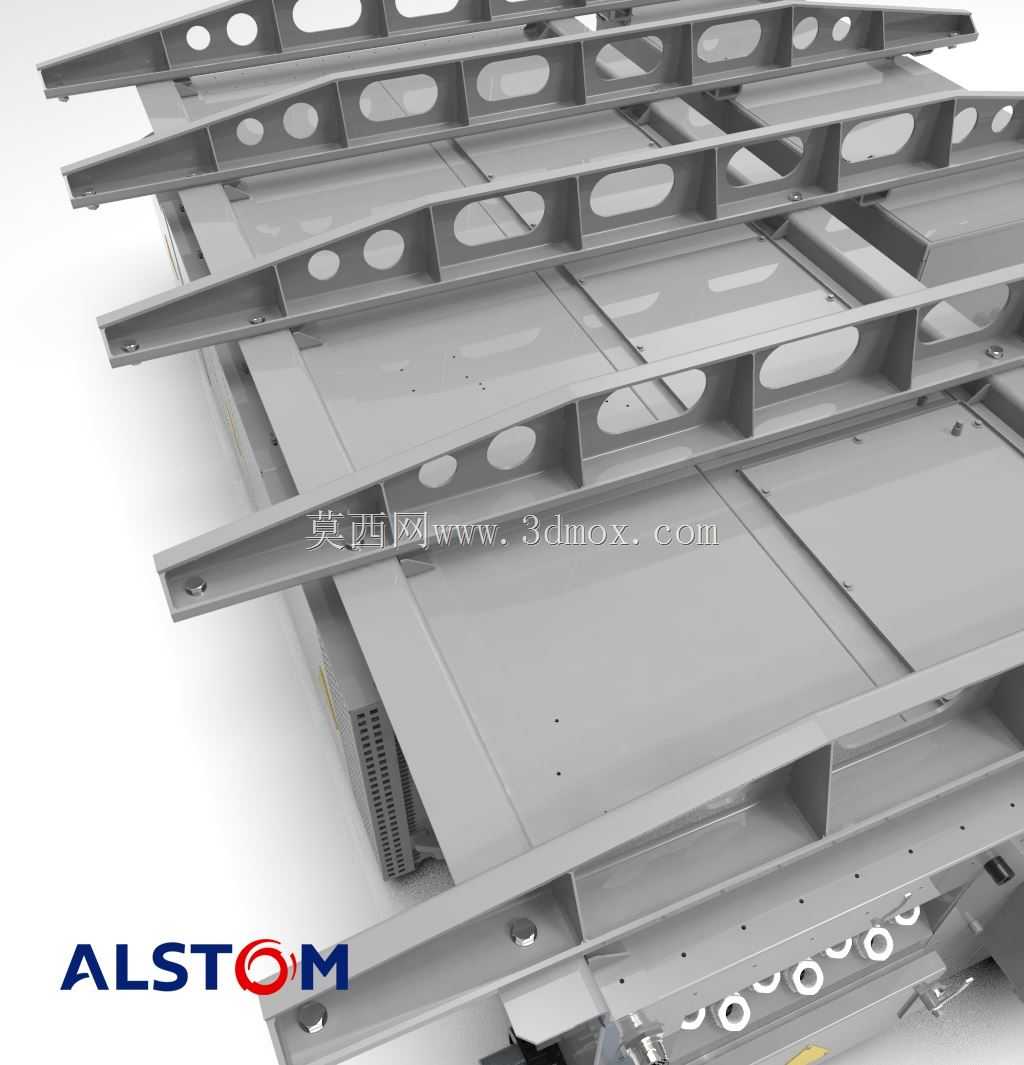

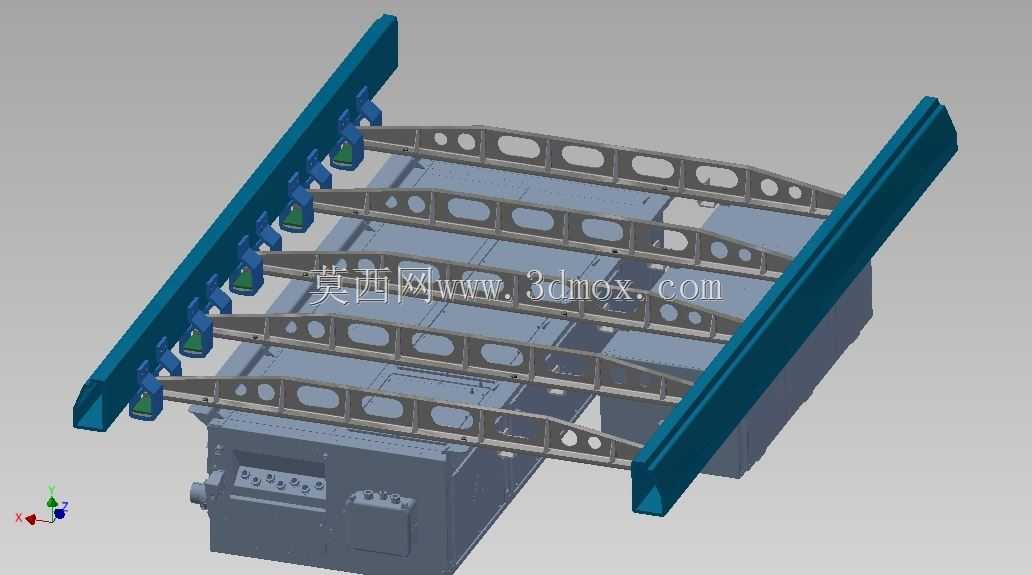

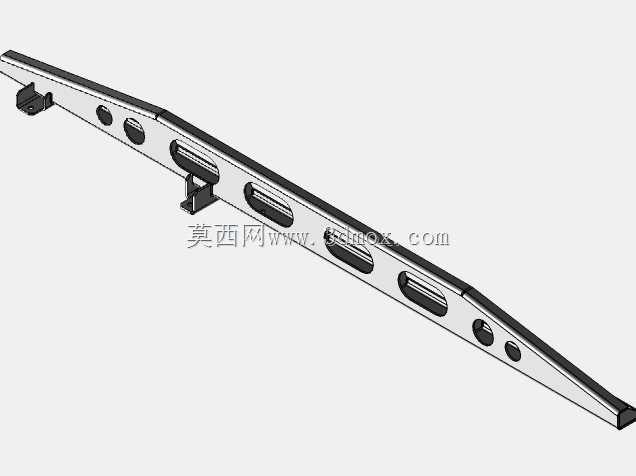

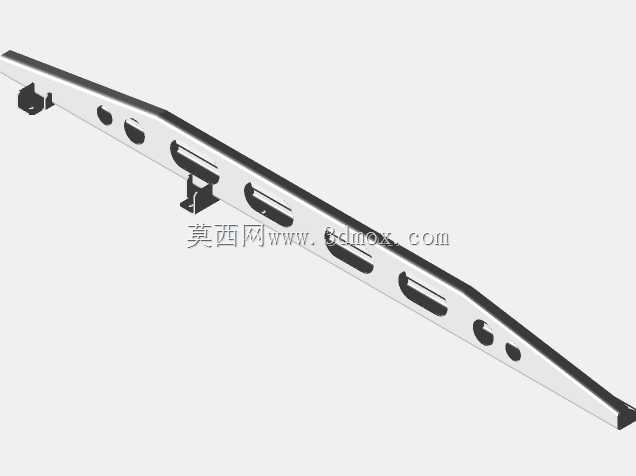

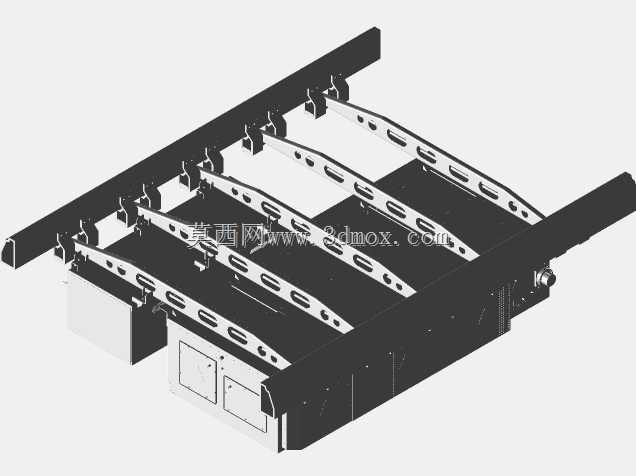

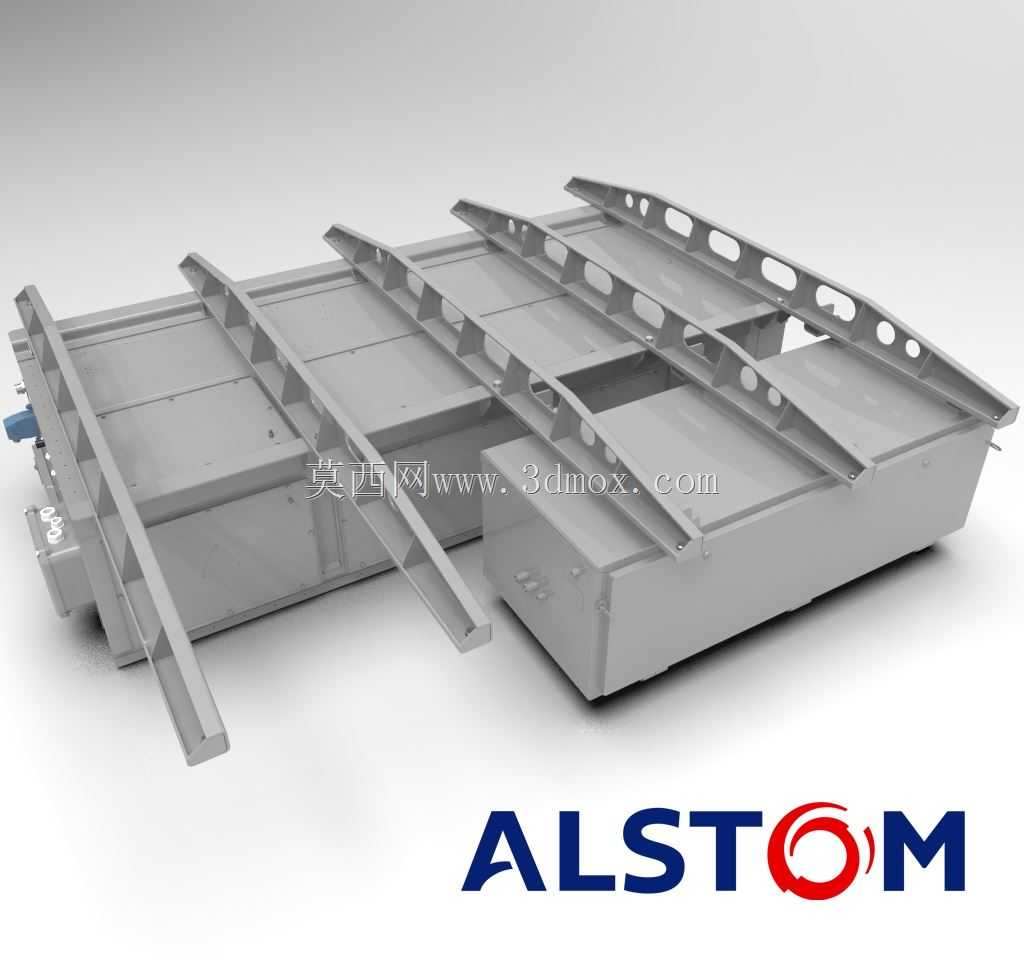

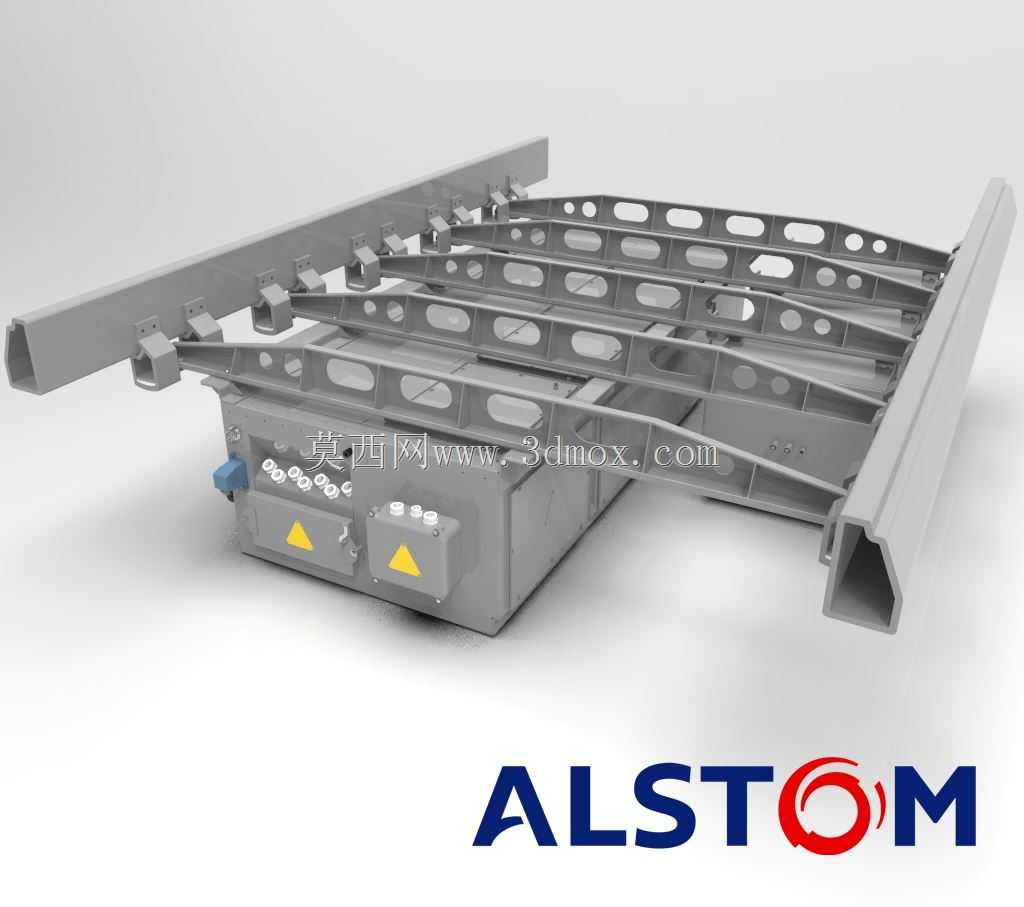

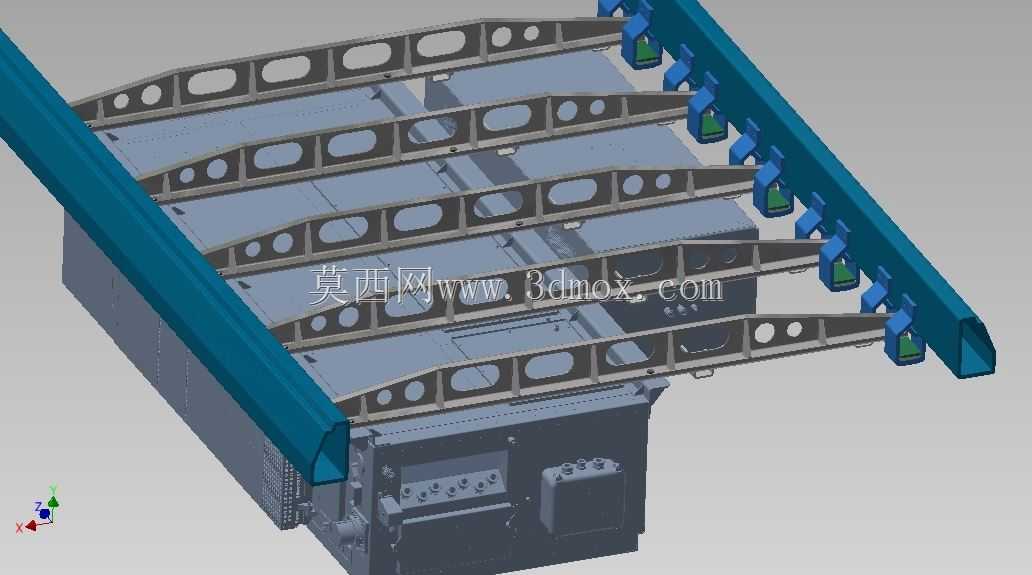

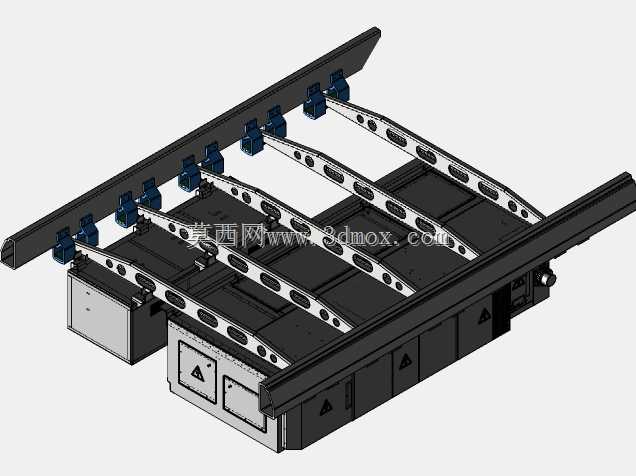

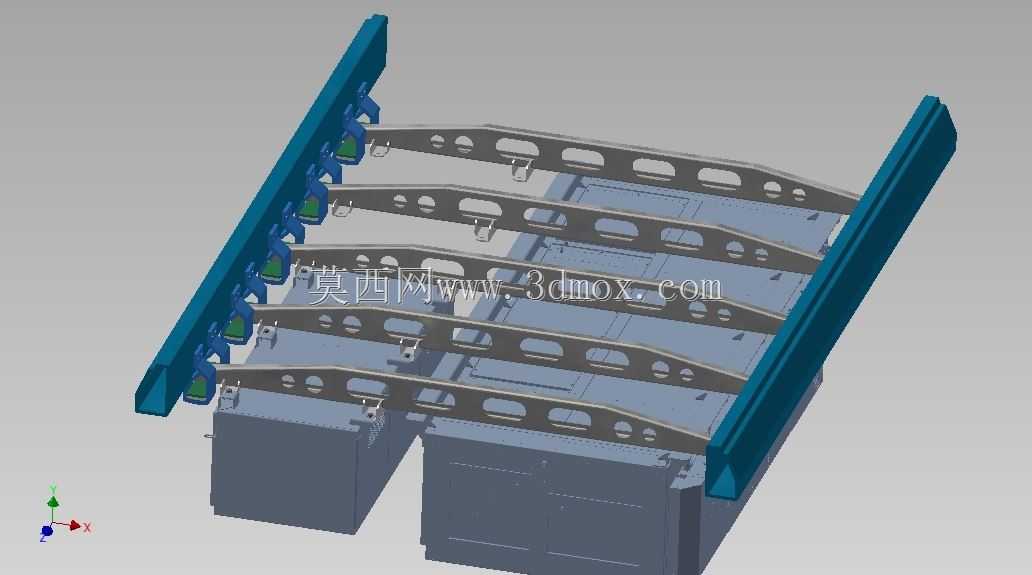

　　在实际安装场景中，该支架需要适配车载箱体的安装孔位，两侧的长条形型材梁作为主承载梁，直接与车辆底架的安装基座通过螺栓紧固连接，梁体上预制的等距安装孔可以适配不同尺寸规格的车载设备安装，具备一定的通用调节余量。支架上层的多道平行横梁采用镂空减重设计，横梁上的异形孔并非单纯为了减重，而是经过受力仿真优化后的结构，在不降低横梁抗弯截面模量的前提下，尽可能去除非受力区域的材料，同时这些镂空结构也可以作为设备布线的走线通道，方便车载线缆的固定与排布，避免线缆在车辆运行过程中出现晃动磨损。

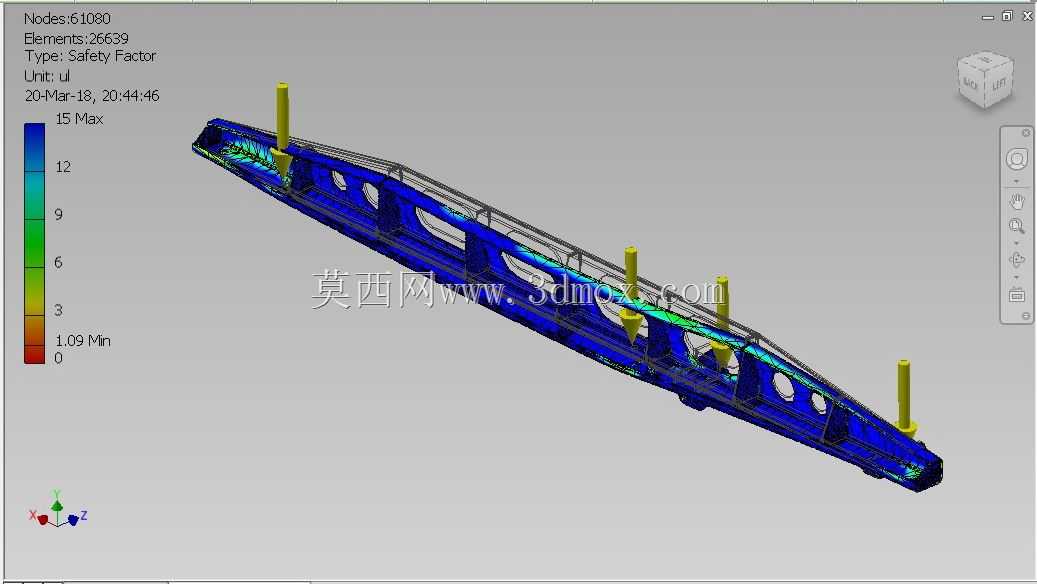

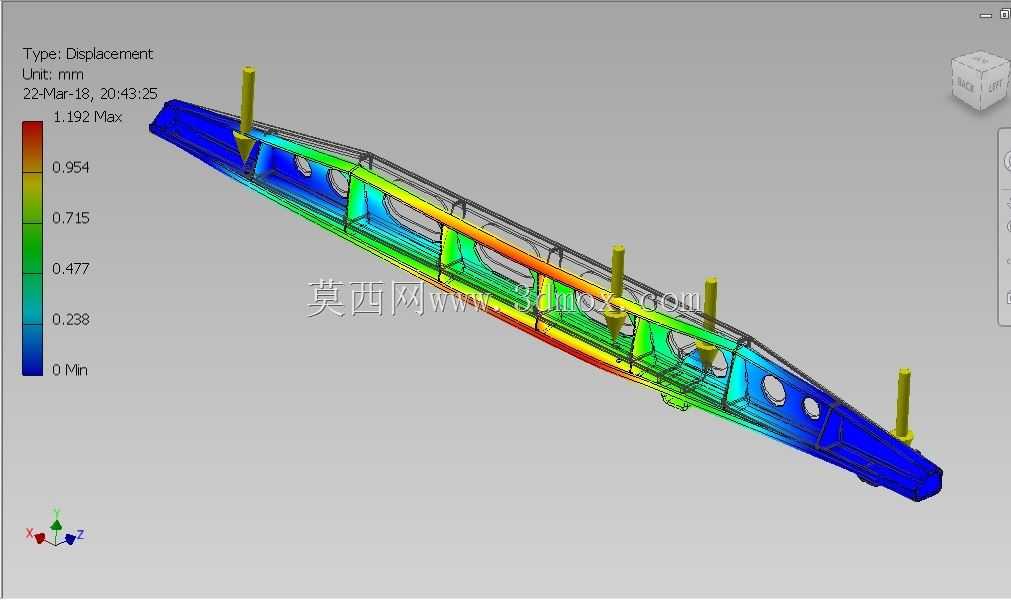

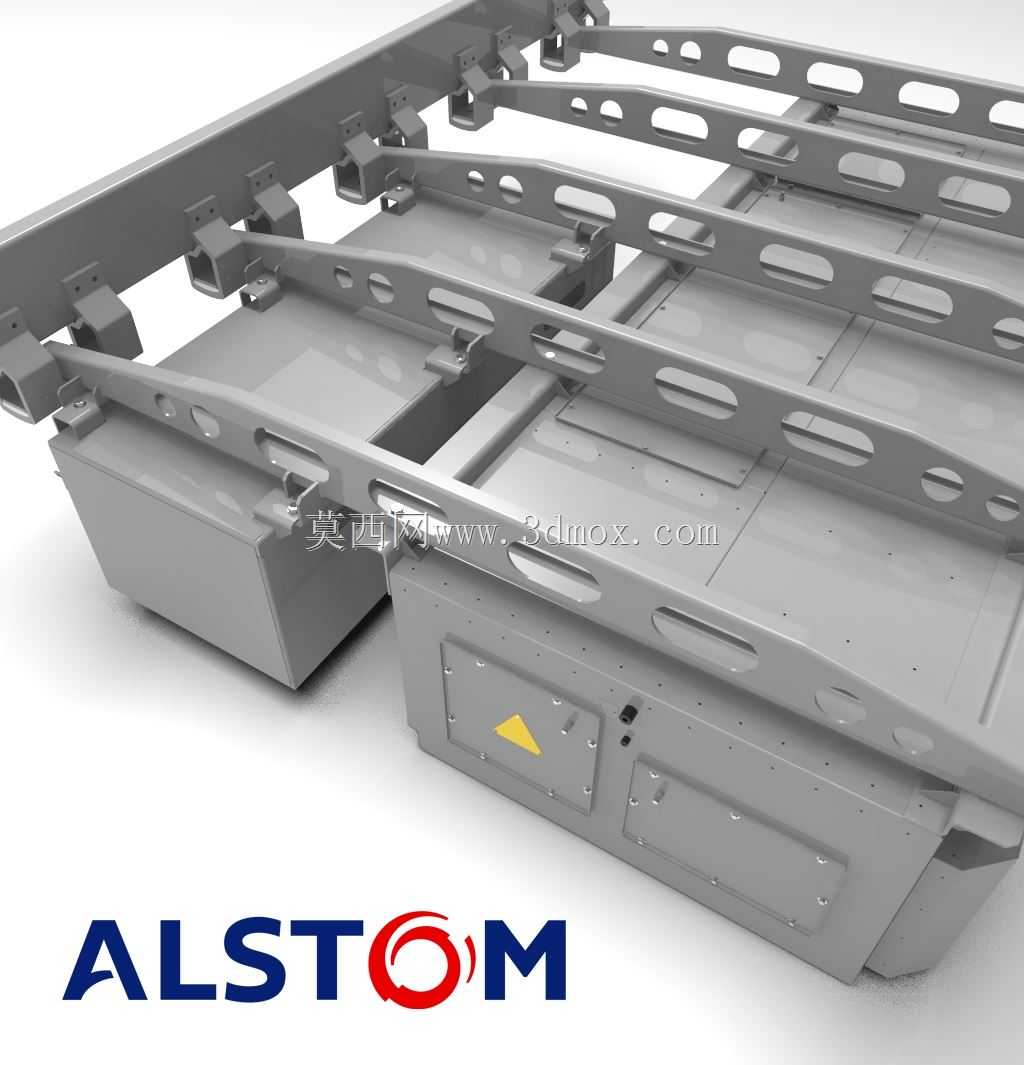

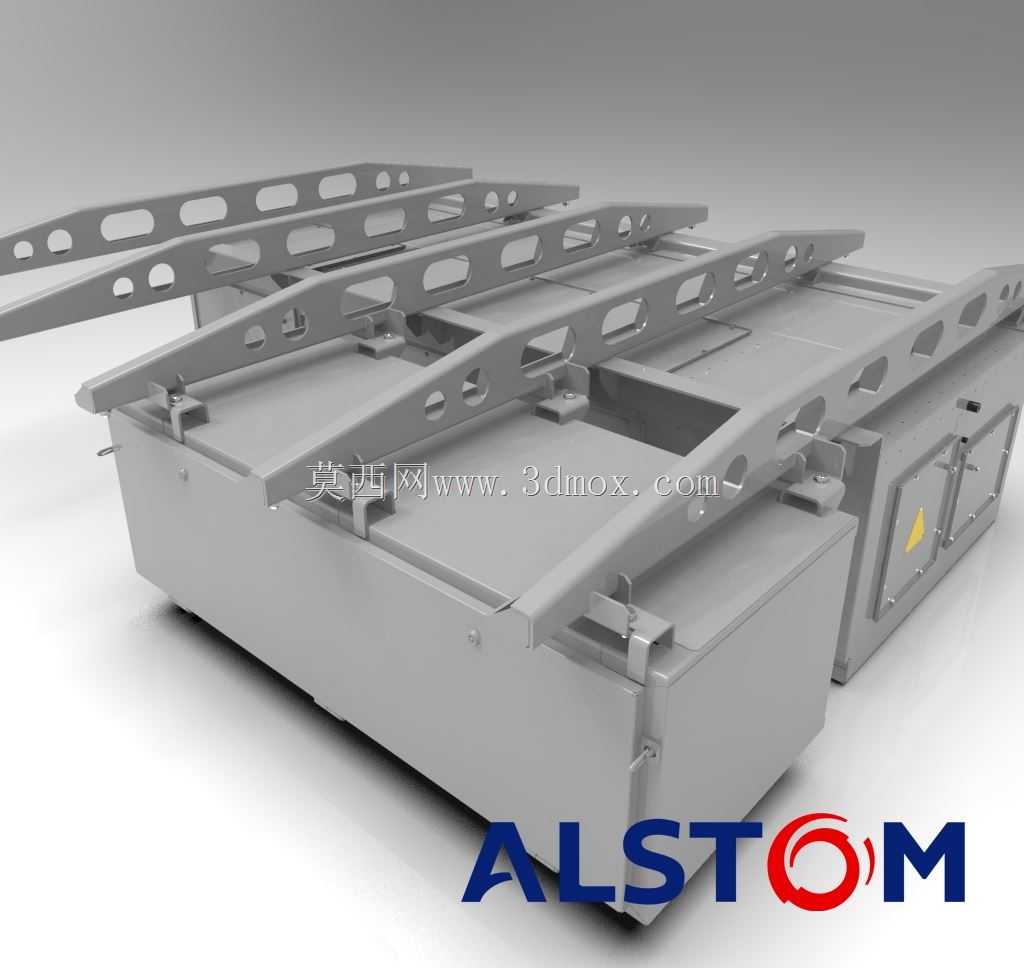

　　支架下部的承载平台直接与电气箱体接触，平台上预制的安装凸台可以保证箱体安装的平面度要求，避免安装面不平导致的箱体受力变形，平台侧面预留的接线槽位可以方便箱体的外接线缆穿出，同时平台上设置的警示标识安装位，能够清晰标注高压危险等安全提示，符合轨道交通装备的安全规范要求。设计过程中针对支架的受力边界做了多工况仿真验证，包括车辆启动、制动时的纵向冲击，过弯道时的横向载荷，以及垂向的振动载荷，所有焊缝的受力安全系数都满足轨道交通装备的相关行业标准，同时针对支架的安装边界做了公差匹配设计，主安装梁的孔位公差控制在±0.2mm以内，保证现场安装时能够顺利对位，不需要额外的配钻修配作业，提升现场装配效率。

　　从结构细节来看，所有钣金折弯的位置都做了圆角过渡处理，避免应力集中导致的零件开裂，焊接位置的焊脚尺寸根据受力大小做了差异化设计，主承载梁与横梁连接位置的焊脚尺寸更大，非受力区域的连接焊缝则采用较小的焊脚以控制焊接变形。支架整体做了防腐处理，能够适应轨道交通车辆运行过程中遇到的潮湿、盐雾等复杂环境，延长构件的使用寿命。在实际运维过程中，该支架的模块化设计也方便部件更换，单个横梁或者侧梁出现损伤时，可以通过切割更换局部零件后重新焊接修复，不需要整体更换整个支架，降低了全生命周期的运维成本。
