BentleyProsteel格构式钢支撑框架结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:686912
  • BentleyProsteel格构式钢支撑框架结构
  • BentleyProsteel格构式钢支撑框架结构

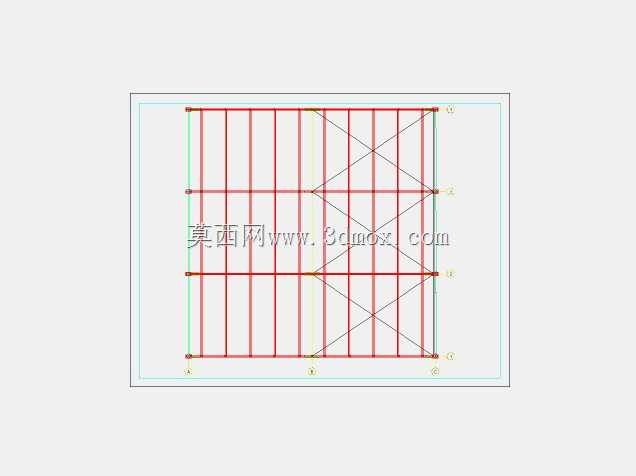

  做工业厂房附属操作平台、大跨度管廊侧向支撑、户外设备检修架的结构设计时,这类带交叉斜撑的矩形钢框架是出镜率极高的受力单元,很多刚接触钢构建模的工程师容易忽略杆件连接节点的偏心问题,最后导出的加工图到了车间没法直接下料,还要反复核对节点板尺寸。这套格构式钢框架采用竖杆通长布置、水平横杆等间距分隔的排布逻辑,右侧区域增设的X形交叉斜撑,主要用来承担水平方向的风荷载与设备运行产生的振动剪力,避免框架在侧向力作用下出现整体侧移超标的问题。从结构受力逻辑来看,竖杆作为主要的竖向承重构件,截面选型需要匹配上部传导的恒载与活载总和,水平横杆除了承担局部平台的竖向荷载外,还起到减小竖杆长细比的作用,避免竖杆在受压状态下出现失稳屈曲;

  交叉斜撑按照拉杆设计进行受力验算,正常受力状态下仅单侧斜杆承担拉力,另一侧斜杆按构造配置即可,这种设计方式能在控制整体用钢量的前提下,大幅提升框架的整体抗侧刚度。建模过程中需要重点把控杆件的安装边界,框架整体的外轮廓尺寸需要匹配现场预留的安装点位,左侧与右侧的端部竖杆需要预留与相邻结构连接的螺栓孔位,孔位的排布要避开杆件的焊缝区域,防止焊接应力与螺栓预紧力叠加造成母材开裂。底部的水平杆需要和基础预埋件进行可靠连接,连接节点的抗剪承载力要大于框架整体的水平剪力设计值,顶部的横杆需要预留与上部结构或者防护栏杆连接的接口,接口的位置要保证后续安装时不会出现杆件干涉。很多工程师在做这类钢框架建模时,容易把斜撑和横杆、

  竖杆的连接节点做成共面偏心连接,实际加工时节点板需要弯折才能贴合杆件表面,不仅增加加工难度,还会在节点处产生附加弯矩,降低结构的安全储备,这套结构在节点处理上采用了节点板居中布置的方式,所有杆件的形心线都交汇于节点中心点,从根源上避免了偏心受力的问题。在实际项目应用中,这类框架可以根据现场的实际跨度需求调整竖杆的间距与横杆的排布层数,如果用于有重型设备布置的平台,还可以在局部区域加密横杆间距,提升局部区域的承载能力;如果用于户外露天环境,建模时还要预留防腐涂装的厚度余量,杆件之间的拼接间隙要满足涂装作业的操作空间,避免出现涂装死角造成后期锈蚀。另外在做安装模拟时,要考虑现场的吊装条件,

  框架的整体吊装重量不能超过现场吊装设备的额定起重量,必要时可以将框架拆分为多个预制单元,现场通过高强螺栓进行拼接,拼接节点的承载力要不低于被连接杆件的承载力,保证结构的整体受力性能。这类带交叉斜撑的钢框架相比纯刚接框架,对节点的刚接要求更低,大部分节点可以采用铰接连接,能大幅降低现场焊接的作业量,缩短施工周期,尤其适合在高空作业或者施工场地受限的场景下使用。建模时还要注意杆件的截面朝向,竖杆的强轴方向要对应水平荷载的作用方向,最大化发挥杆件的截面抗弯性能,斜撑的截面要保证平面外的长细比满足规范要求,必要时可以在斜撑中部增设附加缀条,减小斜撑的平面外计算长度。
