微通道流体换热流道结构仿真分析模型

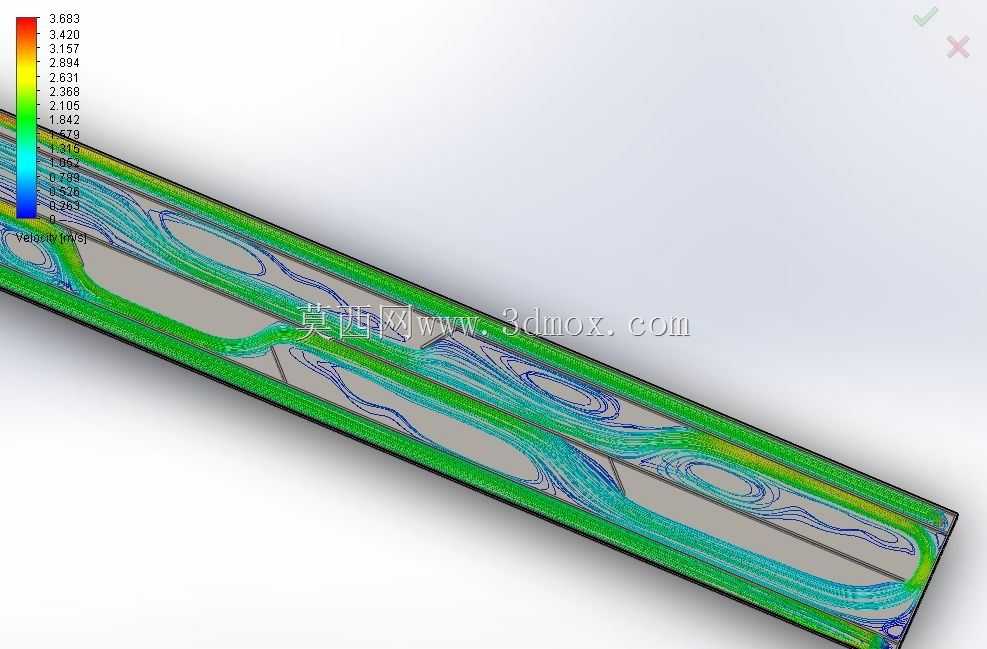

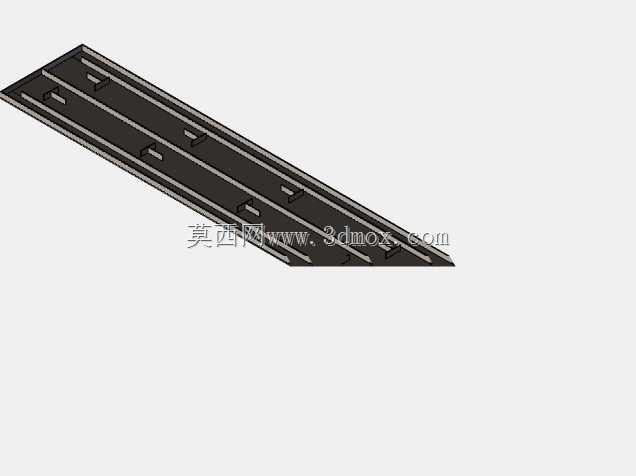

　　该模型针对高集成度通讯终端内部狭小空间的散热需求搭建，核心呈现了狭长型微通道换热结构的内部流场分布特征，可直接用于通讯设备内置液冷散热模块的前期方案验证阶段。从实际应用场景来看，这类狭长弯折流道多用于手持通讯设备的主板均温散热环节，在设备高负载运算工况下，冷却介质在封闭流道内循环，将芯片、射频模块等发热元件的热量快速带出，避免核心器件因过热触发降频保护。模型中通过流线云图直观呈现了不同截面位置的介质流速分布，在流道弯折段可以观察到明显的涡流形成区域，这部分区域的流速变化会直接影响局部换热效率，设计阶段需要针对弯折处的圆角参数、导流结构做反复迭代，避免出现流动死区导致局部热阻过高。从结构设计思路来看，整个流道采用等宽狭长布局，

　　适配通讯终端内部厚度方向的安装边界，整体厚度控制在毫米级，不会额外占用设备内部的堆叠空间，流道的分隔筋采用等壁厚设计，既保证了流道的结构强度，能够承受冷却介质循环带来的内部压力，也兼顾了注塑或者蚀刻加工的工艺可行性，避免出现壁厚不均导致的加工变形问题。在功能特性层面，该流道结构采用多回程弯折设计，在有限的平面空间内尽可能延长了冷却介质的流动路径，让介质能够充分覆盖下方的发热元件贴装区域，从流场仿真结果可以看到，主流道区域的流速保持在合理区间，能够持续带走热量，而靠近流道侧壁的低速区域则通过分隔筋的导热作用，将热量传递到相邻流道的高速介质区域，实现整体均温效果。设计过程中需要重点考量流道进出口的位置设置，要匹配设备内部管路的排布走向，

　　避免和主板上的其他元器件、结构件产生干涉，同时进出口的接头尺寸要和微型循环泵的接口参数匹配，保证整个液冷回路的密封性。从安装边界来看，整个流道模块的平面尺寸适配对应通讯终端的主板空余区域，安装时通过背胶或者卡扣结构固定在中框上，流道的下表面需要做平整处理，贴装导热垫后和发热元件表面紧密贴合，减少接触热阻。模型中呈现的流场分布数据，可以为后续的结构优化提供直接参考，比如针对涡流区域调整弯折角度，或者在局部增加导流凸起，打乱边界层提升换热效率，同时还要平衡流阻参数，避免流道弯折过多导致循环泵的负载过高，带来额外的功耗问题。在实际工程应用中，这类微通道流道的设计需要同时兼顾换热效率、流阻、结构强度、加工工艺、安装空间多个维度的约束，

　　不能单一追求某一项参数的最优，比如如果为了提升换热效率过度压缩流道截面尺寸，会导致流阻急剧上升，需要匹配更高功率的循环泵，反而会增加设备的整体功耗和内部空间占用，因此在方案阶段通过三维模型结合流场仿真做参数迭代，能够大幅减少后期实物测试的整改次数，缩短整个散热模块的开发周期。该模型还原了流道内部的完整流动特征，包括不同位置的流速梯度、涡流分布、主流走向，能够帮助结构设计人员快速理解这类狭长微通道的换热逻辑，在做同类通讯设备散热方案设计时，可以直接参考该模型的流道布局思路，结合具体的发热功率、空间边界调整流道的宽度、弯折次数、壁厚参数，快速搭建适配具体项目的散热结构方案。
