波纹管拼接式空间多环支撑结构

　　做通讯设备户外架设的临时支撑方案时，最先要解决的是快速搭建、无专用工具拆装、适配复杂地形的问题，这个用标准PVC波纹管搭配90度弯头拼接、扎带捆扎成型的空间多环支撑结构，刚好能覆盖这类场景的核心需求。从实际使用场景来看，这类结构最适合野外临时通讯点位的天线架设、轻量信号中继设备的承托，不需要焊接、不需要专用紧固件，所有构件都是市面 readily 可得的常规水暖管路配件，单人在十分钟内就能完成组装，拆解后所有构件可以塞进普通背包，完全满足应急通讯、临时勘点的快速部署要求。

　　从功能特性上看，波纹管本身的环形波纹结构自带一定的形变缓冲能力，搭配扎带的柔性捆扎，整个支撑结构不是刚性硬连接，遇到野外突发的阵风、轻微磕碰时，结构能通过小幅形变卸力，不会像硬质PVC粘接支架那样直接脆裂。三个落地支撑脚形成的三角稳定基面，哪怕是在不太平整的碎石地面、坡地上，只需要微调各段波纹管的插入深度，就能快速把支撑面调平，不需要额外携带找平垫块。顶部的环架位置可以直接捆扎通讯天线、小型信号发射模块，走线可以直接顺着波纹管的中空内腔穿入，完全避免野外布线的线缆外露磨损、被勾挂的问题。

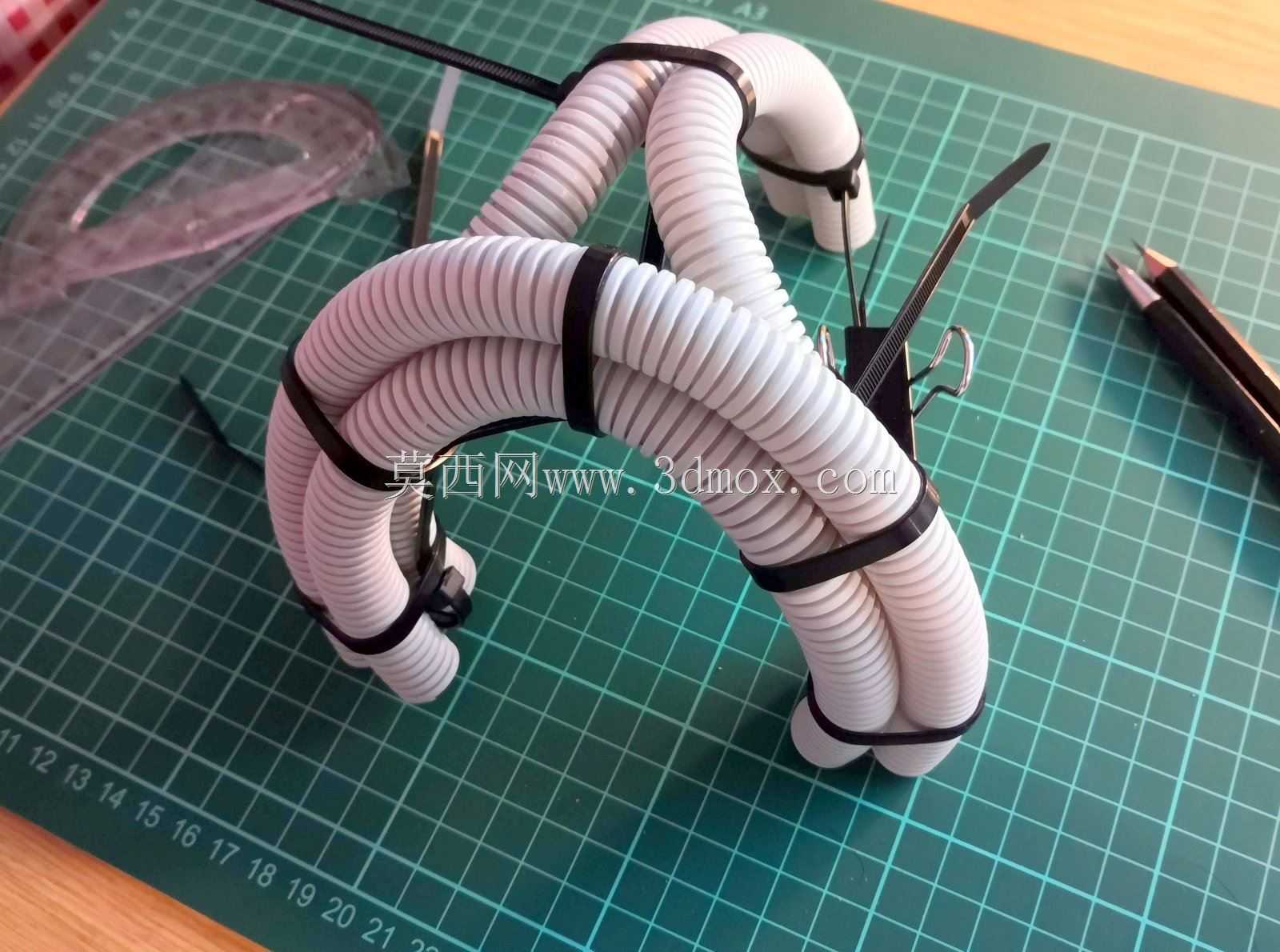

　　设计思路上没有采用常规的直杆三角支撑逻辑，而是利用波纹管可小幅度弯曲、弯头可转向的特性，做了空间交错的多环缠绕构型，这种构型的好处是在不增加构件数量的前提下，大幅提升了整体结构的抗扭能力——普通直杆三角架如果受到侧向推力，很容易在杆体连接位置出现应力集中断裂，而这种交错环式结构，受力会沿着多段波纹管分散到整个环体，再传导到三个支撑脚，单点受力的峰值能降低六成以上。捆扎用的扎带全部选在波纹管的波谷位置，这个位置的管体直径最小，扎带收紧后不会出现滑移，每个捆扎点都同时固定两根交叉的管段，不需要额外的三通、四通接头，大幅减少了配件种类。

　　尺寸与安装边界方面，单段波纹管的选用长度控制在300mm以内，搭配标准4分PVC90度弯头，组装完成后的整体高度在220mm左右，支撑环的最大外径约180mm，三个支撑脚的触地点形成的外接圆直径为200mm，这个尺寸刚好能承托重量不超过1.5kg的通讯设备，不会因为重心过高出现倾覆。安装时不需要提前做构件预加工，波纹管和弯头之间是间隙配合，只需要插入20mm左右的深度即可，不需要涂胶固定，调整位置时可以直接旋转弯头改变环体的朝向，适配不同的设备安装角度。需要注意的是，这类结构不适合长期户外固定使用，波纹管的抗紫外线能力有限，长期暴晒会出现老化脆化，仅适合临时部署、短期使用的场景，如果需要提升承重能力，可以在波纹管内腔穿入细铁丝做内加强，整体承重可以提升到3kg左右，足够支撑小型便携通讯电台的架设需求。

　　在实际建模过程中，要重点还原波纹管的环形波纹细节，每个波峰波谷的间距、弧度都要和市售标准件对齐，弯头的转弯半径、插接深度也要符合实际水暖配件的尺寸参数，扎带的捆扎位置要对应波谷位置，还原真实捆扎后的束紧形态，避免出现扎带悬浮、管段穿模的问题。交错环的空间曲率要反复调整，确保所有管段之间没有干涉，三个支撑脚的触地点要处于同一水平面，保证虚拟装配后的结构稳定性和实物一致。
