拖挂式铰接高空作业升降平台结构设计

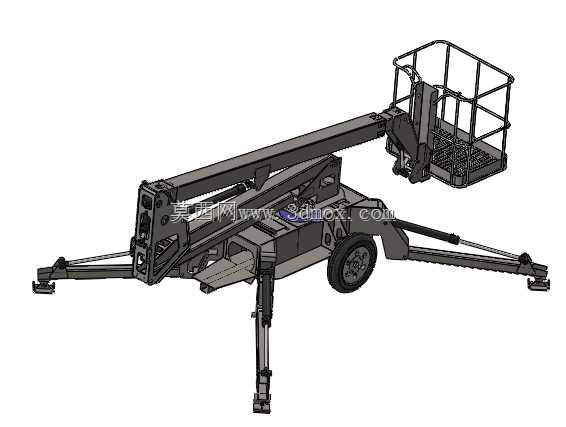

　　这款拖挂式铰接升降设备的三维结构，完全围绕户外零散高空作业的灵活转场需求搭建，区别于固定安装的室内升降货梯，也不同于大尺寸自行走曲臂车的场地限制，整套结构在设计之初就把转场便利性放在了核心位置。底盘采用拖挂式单轴轮组布局，牵引端预留标准拖挂连接接口，可直接挂载在轻型货车、皮卡甚至大功率越野车辆尾部完成转场，不需要额外的平板运输车协同，适配市政路灯维护、户外广告安装、园林乔木修剪、厂区外墙局部检修这类作业点分散、单点位作业时长较短的场景。

　　从结构功能来看，整套臂架采用多段铰接式布局，每段臂节之间通过铰接销轴连接，配合液压油缸完成臂架的变幅、折叠与伸展动作，相比直臂式升降结构，铰接臂可以跨越地面障碍物完成作业，比如在绿化带旁作业时，臂架可以绕过树冠、围栏等遮挡物，将工作斗精准送达目标作业位置，不需要反复调整设备停靠点位。末端工作斗采用围栏式防护结构，斗体底部预留工具放置格栅，作业人员站立时的防护高度符合高空作业的安全防护要求，斗体与臂架末端采用回转连接结构，可在作业时小范围调整斗体朝向，减少人员在斗内频繁挪动带来的安全隐患。

　　底盘部分的支腿结构是设计时的重点考量部分，四条可伸缩液压支腿分别布置在底盘的四个角位，支腿展开后可形成远大于轮组轴距的支撑跨度，每个支腿底部配备可调式支撑垫，在不平整的户外场地作业时，可单独调整每个支腿的伸出长度，将底盘调整至水平状态，避免臂架伸展后出现重心偏移。支腿的伸缩行程预留了足够的调节余量，即使在坡度不超过5度的硬化非平整地面，也能完成稳定调平，不需要额外铺垫枕木调整基础。

　　设计过程中对臂架的折叠收纳尺寸做了严格控制，整套臂架完全折叠收回后，整体高度不超过常规道路通行的限高要求，宽度与轮组宽度保持一致，拖挂转场时不会出现超宽超高的问题。臂架内部预留了液压管路与控制线路的走线空间，所有管路都沿着臂节内侧布置，避免臂架伸展折叠过程中出现管路拉扯、剐蹭的问题，同时在铰接点位置设置了管路导向结构，保证臂架在全角度动作时，管路的弯曲半径都在允许范围内，延长液压管路的使用寿命。

　　从安装边界来看，设备停靠作业时，需要预留支腿展开的空间，支腿完全伸出后，横向支撑跨度约为底盘宽度的2.2倍，纵向支撑跨度约为底盘长度的1.8倍，作业前需要确认支撑地面的承载能力，避免支腿下沉引发倾斜。臂架最大伸展状态下，末端工作斗的作业覆盖半径可满足多数10-16米区间的高空作业需求，相比剪叉式升降平台只能垂直升降的局限，铰接臂的水平伸出距离可以覆盖设备周边一定范围内的作业面，减少设备移位频次。

　　结构细节上，轮组部分采用带减震的拖挂专用车桥，拖挂行驶时可缓冲路面颠簸带来的冲击，避免臂架铰接点因为长期颠簸出现旷量。臂架的铰接销轴都设置了润滑注油点，日常维护时可直接在外部完成注油保养，不需要拆解臂架结构。工作斗的承载能力按照双人作业加随身工具的载荷设计，斗体边缘预留了安全带挂点，作业人员可将安全带直接挂接在挂点上，满足高空作业的安全规范要求。整套结构的配重块集成在底盘尾部，与前端牵引结构、臂架重心形成平衡，臂架全伸展状态下可保证整机重心始终落在支腿支撑的安全范围内，不会出现倾翻风险。
