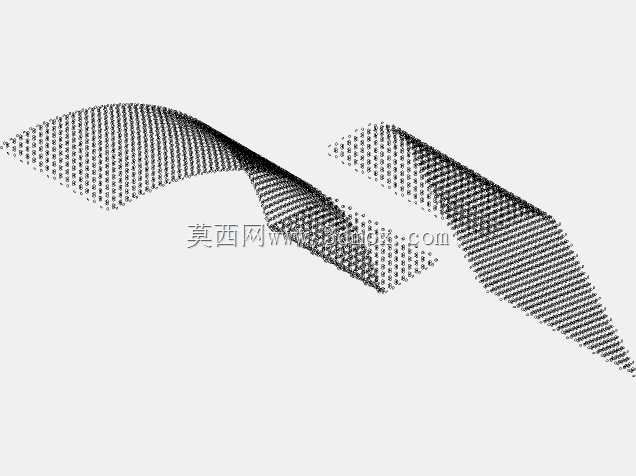

弯管式筛分导流构件三维结构设计

　　在散料分级处理、流体介质过滤、颗粒物料定向输送的各类工业场景里，这类带弧度的筛弯构件是筛分系统里很容易被忽略但直接影响筛分效率的核心配件，很多做粮食分选、矿浆分级、粉体输送设备的结构工程师在做方案时，经常会因为直管段筛网的物料流向突变、筛面利用率不足的问题反复改方案，这类弧形筛弯结构就是为了解决这类痛点设计的。从实际使用场景来看，这类构件常安装在振动筛的进料导流段、自流管的筛分节点、气力输送系统的杂质分离段，当混合物料沿着弯管内壁流动时，弧形的筛面可以顺着物料的运动轨迹布置，不需要额外设置导流板强制改向，就能让物料在离心力和重力的共同作用下紧贴筛面运动，相比平直筛面，物料和筛孔的接触时间更长，透筛概率更高，

　　同时还能避免物料直接冲击筛网造成的局部磨损过快问题。做这个结构的三维设计时，首先要考虑的是安装边界的匹配，整个构件的截面尺寸适配8倍公称通径的管路对接需求，弯曲段的曲率半径是结合常见散料的安息角、流动速度反复校核的，曲率太小会造成物料在弯处堆积堵料，曲率太大则会占用过多安装空间，失去紧凑布置的优势，3.15目的筛网孔径是针对常见的细颗粒分级场景设定的，既可以保证合格粒径的物料顺利透筛，也能拦截大粒径杂质或者结块物料。设计过程中没有采用常规的等厚弯管加冲孔的结构，而是将筛网的支撑骨架和弯管本体做了一体化的结构设计，筛网的固定边沿着弯管的两个对接端面做了平齐处理，安装时可以直接和上下游的管路通过法兰或者快装接头对接，

　　不需要额外制作过渡连接段，减少现场安装的配做工作量。筛面的开孔排布顺着弯曲弧度做了等距阵列，每一排筛孔的轴线都垂直于对应位置的弯管切线方向，这样物料流动时撞击筛孔边缘的角度更合理，不会出现因为筛孔倾斜造成的卡料问题，同时支撑筋的布置避开了主要的物料冲刷区域，筋条沿着物料流动方向布置，尽可能减少对物料流的扰动，避免紊流造成的筛面局部积料。从安装尺寸来看，构件两端的对接面做了标准的密封面结构，安装时的轴向定位尺寸、径向配合公差都按照常规管路配件的精度要求设定，不需要现场二次加工就能直接替换同规格的普通弯管，在旧设备改造场景里，不需要改动原有管路的支撑结构和布置走向，直接替换原有弯管段就能增加筛分功能，大幅降低改造的成本和施工周期。

　　实际使用中，这类弯筛构件还能兼顾导流的作用，物料经过弯段时，因为筛面的透筛作用，大颗粒物料会沿着筛面外侧继续向前输送，细颗粒物料透过筛网进入下方的收集通道，不需要额外设置分流机构就能完成物料的初步分级，在一些空间受限的设备内部，比如小型粮食清理设备、紧凑型粉体生产线里，这种集成了筛分和导流功能的构件可以大幅减少设备的整体体积，减少不必要的管路转接，降低整个输送系统的阻力。设计时还考虑了磨损后的维护问题，筛网部分和支撑骨架采用可拆分的连接结构，当筛面因为长期冲刷出现磨损后，只需要更换筛网片，不需要更换整个弯管构件，降低后期的维护成本，同时弯曲段的外侧壁厚做了局部加厚处理，因为物料流动时离心力会让大颗粒物料更多贴向弯管外侧，这个区域是磨损最严重的位置，局部加厚可以大幅提升整个构件的使用寿命，避免局部磨穿后造成的漏料问题。很多工程师在做这类筛分构件的建模时，容易忽略筛孔随曲面法向排布的细节，如果直接用平直筛网弯曲成型，筛孔会因为拉伸变形出现孔径不均、孔边毛刺的问题，三维建模时需要先构建出光滑的弯管中心轨迹，再基于曲面法向做筛孔的阵列切除，保证每个位置的筛孔尺寸一致、孔边光滑，实际加工时不管是采用激光切割成型还是焊接筛网拼接，都能保证筛分精度的一致性，不会出现局部区域筛孔过大漏料、筛孔过小堵料的问题。
