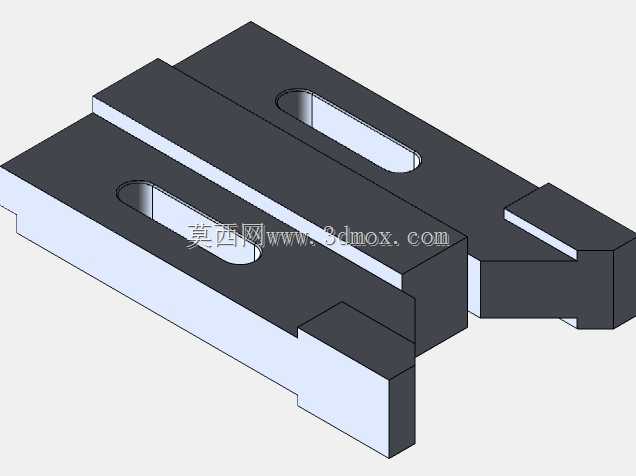

带腰型槽双凸台定位安装基座结构

　　该安装基座结构常见于工业自动化产线的工位定位、工装夹具的承载安装场景，也可作为小型检测设备、气动元件的固定底座使用，在非标自动化设备的工位搭建环节应用频次较高，主要承担承载、定位、调节安装位置的核心作用。从结构设计来看，主体采用一体化块状结构，整体为矩形截面的实心基座，刚性表现优异，可承受中等载荷下的静压力与小幅振动工况，不会出现受力变形导致的定位偏移问题。基座顶面平行设置两条通长腰型槽，槽体沿基座长度方向布置，这类腰型孔的设计核心是为安装提供调节余量，安装时可根据配套部件的实际安装孔位，沿槽体长度方向调整固定位置，无需额外加工适配孔位，大幅降低现场安装的适配难度，同时也能抵消部分加工公差带来的装配偏差，提升装配容错率。

　　基座两侧设置有对称分布的定位凸台，凸台与基座主体为一体化加工成型，凸台的侧面为垂直定位面，可作为相邻部件安装时的定位基准，安装时只需将配套零件的定位面贴合凸台侧面，即可快速完成X方向的位置定位，减少反复打表找正的时间，提升装配效率。从安装边界来看，基座底面为全平面设计，安装时可直接贴合设备台面、型材框架的安装面，通过腰型槽穿入螺栓完成固定，由于腰型槽为通槽设计，螺栓可从槽体任意位置穿入，适配不同孔距的安装基面，无需严格匹配基座的孔位尺寸。基座的台阶式结构设计，将中间承载面与两侧定位凸台形成高度差，这个高度差可避让配套部件底部的凸起结构，避免安装时出现干涉，同时也能减少基座与配套部件的接触面积，降低贴合面的平面度加工要求，

　　减少精加工的工作量。在实际使用场景中，这类基座常用来固定小型气缸、光电传感器安装支架、直线导轨的端部挡块、工装夹具的定位块等部件，由于腰型槽的调节特性，当产线需要调整工位位置、更换不同规格的加工工件时，只需松开腰型槽内的固定螺栓，调整基座或其上安装部件的位置后重新锁紧即可，无需重新钻孔攻丝，大幅缩短产线换型的调整时间。结构设计上没有多余的减重孔或复杂曲面，所有加工面均为平面与直槽，采用常规的铣削加工即可完成全部工序，加工成本低，加工周期短，适合批量加工制作，同时实心结构的抗振性能优于镂空式基座，在有小幅振动的冲压工位、气动动作频繁的装配工位也能保持稳定的定位精度，不会因为长期振动出现固定螺栓松动、位置偏移的问题。

　　基座的两个腰型槽平行度公差可控制在0.05mm以内，保证安装在槽上的部件调节时不会出现卡滞，两侧定位凸台的垂直面与基座底面的垂直度公差控制在0.03mm以内，保证作为定位基准时的精度可靠性，满足大部分非标自动化设备的装配精度要求。
