72.5kV户外高压断路器结构设计方案

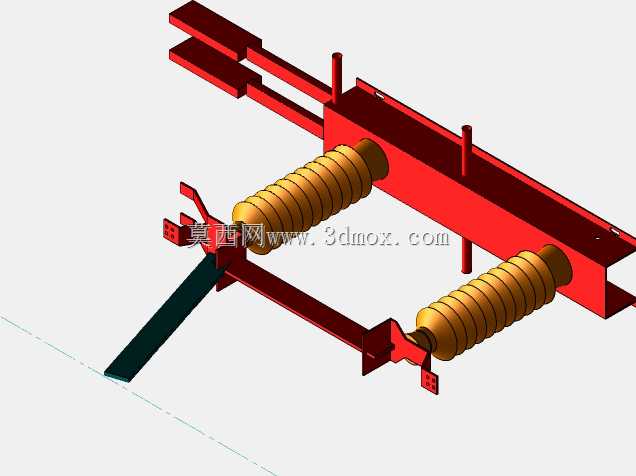

　　在35kV以上电压等级的户外输配电线路中，断路器是承担线路过载、短路故障开断以及正常负荷投切的核心开关设备，本次呈现的72.5kV等级断路器结构，适配2000A额定电流的输变电工况，常见于区域变电站的出线间隔、长距离输电线路的分段节点以及大型工矿企业的总进线配电端，这类应用场景普遍要求设备具备足够的外绝缘距离、可靠的机械动作结构以及长期户外运行的抗锈蚀能力。从结构设计逻辑来看，该断路器采用双绝缘支柱支撑的卧式布置形式，两个带伞裙结构的绝缘瓷套（或复合绝缘套管）作为主绝缘承载部件，伞裙的排布经过爬电距离核算，能够满足户外污秽、凝露工况下的绝缘要求，避免沿面闪络风险。上部的红色承载框架采用型钢焊接结构，既作为主导电回路的安装基体，

　　也集成了操作机构的传动连接点位，框架上预留的竖向安装柱，用于对接操作连杆，实现分合闸动作的力传递，传动路径经过简化设计，减少中间铰接点的旷量，保证分合闸位置的准确性。主导电回路的静触头端设置在绝缘套管的端部，动触头通过绝缘拉杆与下部的操作机构连接，分闸过程中动触头快速拉开，形成足够的断口绝缘距离，灭弧结构集成在导电回路内部，能够在开断故障电流时快速熄灭电弧，避免电弧灼烧触头导致接触电阻上升。从安装边界来看，该断路器的底部设置了带安装孔的固定支座，可直接固定在变电站的水泥构架或者钢支架上，安装时需要保证两个绝缘支柱的水平度偏差在允许范围内，避免传动卡涩；设备的相间距离、对地安全距离均符合72.5kV电压等级的配电装置设计规范要求，

　　导电部分对接地构架的最小空气间隙满足雷电冲击、操作冲击过电压下的绝缘配合要求。设备的出线端采用板式接线端子，可直接与母线或者引流线连接，接线端子的接触面做镀锡处理，降低接触电阻，减少长期运行的发热风险。在结构细节设计上，所有外露的金属结构件均做了防腐涂装处理，红色的防护涂层既起到防锈作用，也方便运维人员远距离识别设备状态；绝缘套管与金属框架的连接部位设置了密封胶垫，防止雨水渗入内部导致绝缘性能下降；操作连杆的连接部位设置了润滑注油点，方便运维周期内的保养维护，减少机械磨损。这类断路器在实际选型应用中，需要匹配线路的短路电流开断容量、额定电流等级以及当地的污秽等级，对应的绝缘爬电距离会根据污秽等级做调整，

　　本结构的绝缘伞裙数量适配中等污秽区域的使用要求，若用于重污秽区域可通过增加伞裙高度或者更换复合绝缘套管来提升爬电比距。从建模角度来看，该结构完整还原了断路器的外部装配关系，绝缘套管的伞裙弧度、框架的型钢截面、安装支座的开孔位置都按照实际产品的尺寸比例构建，能够用于变电站布置的三维碰撞校验、配电装置的安装模拟以及相关教学演示场景，帮助设计人员直观理解高压断路器的结构组成与安装配合关系，在进行变电站总布置设计时，可直接调用该模型校验设备与周边构架、母线、其他电气设备的安全净距，避免二维设计中容易出现的空间干涉问题。
