矿热炉滑动电极柱外部管路结构设计

　　滑动电极柱是矿热炉、电石炉等大型冶金电热设备的核心导电部件，其外部结构的设计合理性直接决定设备连续运行的稳定性与电极损耗速率。这套外部结构集成了冷却回路、导电连接、导向支撑三类核心功能，所有外露管路与构件均围绕电极柱的升降动作、大电流传导、高温工况散热三个核心需求排布，没有冗余的装饰性结构，每一处管路走向、固定点位置都经过实际工况的受力与热场校核。

　　从实际应用场景来看，这类滑动电极柱多用于密闭式矿热炉的电极升降系统，电极在冶炼过程中会随消耗持续向下进给，外部结构需要随电极同步做轴向滑动，同时不能干涉炉盖处的密封结构，还要耐受炉面近200℃的辐射温度，以及大电流通过时接触靴产生的电阻热。外部环绕的冷却套是整个结构的热防护核心，采用不锈钢卷焊成型，套体与电极柱外壁预留3mm的均匀环隙，通入0.3-0.4MPa的软化冷却水，带走电极柱传导的热量，避免外部管路、导电部件因高温出现密封失效、绝缘老化问题。

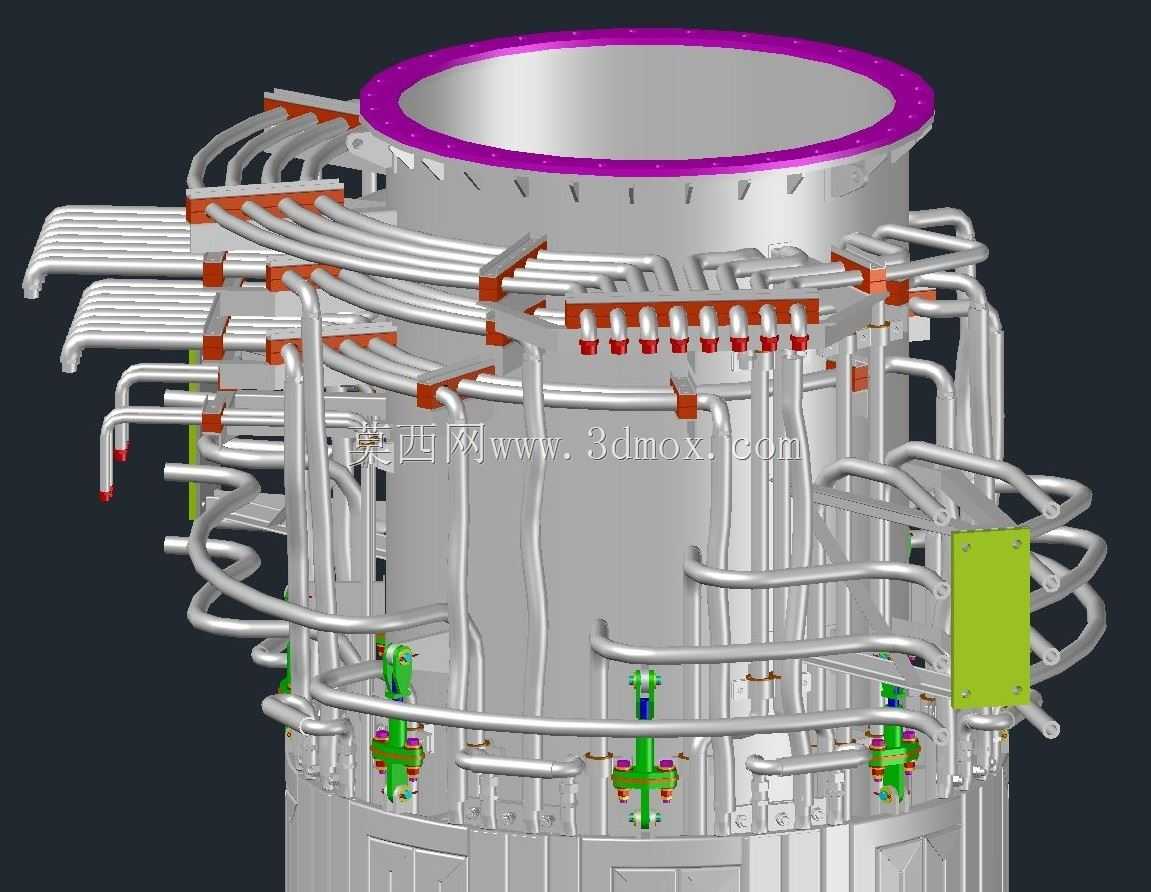

　　冷却套上引出的供水、回水管道采用分层环绕排布，所有管路的弯曲半径均不小于管道通径的3倍，减少冷却水流动的沿程阻力，避免管路弯折处出现气塞影响冷却效率。管路的固定支架采用绝缘耐高温材质的垫块与电极柱本体隔离，既可以避免管道在电极滑动、炉体振动时出现共振磨损，也能防止大电流通过管路形成分流，造成管路局部过热烧损。每一组进出水支管都对应冷却套的一个独立冷却腔，可单独控制流量，在局部出现温度异常时能单独调整供水参数，不需要停炉处理整个冷却回路。

　　接触靴沿电极柱周向均匀分布，是电流从母线传导到电极的核心接触部件，每个接触靴都配有独立的压紧调节机构，可根据电极表面的烧蚀情况调整接触压力，保证接触电阻稳定在设计阈值内。接触靴的冷却支路直接接入主冷却回路，带走大电流通过时产生的接触热，避免接触点温度过高出现氧化粘连。电源母线管沿电极柱轴向布置，采用中空铜质结构，内部同样通有冷却水，降低母线自身的电阻温升，母线管与接触靴的连接面采用镀银处理，降低连接部位的接触电阻，所有连接螺栓都采用碟簧防松结构，适应炉体运行时的持续振动工况，避免螺栓松动导致的接触不良。

　　设计过程中首先确定了电极柱的安装边界：顶部法兰与电极升降机构的动梁连接，法兰端面的平面度公差控制在0.1mm以内，保证电极柱升降时的同轴度，避免滑动过程中出现卡滞；底部延伸至炉盖密封套位置，外部构件的最大外圆尺寸比炉盖密封套的内径小40mm，预留足够的安装调整间隙，同时防止电极升降时外部管路刮碰密封套造成密封失效。所有管路的接头都采用球面密封结构，可在小角度偏斜的情况下保证密封性能，适应安装过程中的少量位置偏差，也方便后期检修时的拆装作业。

　　整个外部结构的重量全部由顶部法兰承担，管路与构件的排布采用对称设计，将整体重心控制在电极柱的轴线上，避免电极升降时出现偏载，加剧导向套的磨损。接触靴的布置位置避开了电极柱的导向键槽，保证压紧机构的动作空间不受干涉，同时每个接触靴的母线连接长度保持一致，减少各支路的电流差，避免个别接触靴因电流过载提前损坏。冷却管路的最高点设置有自动排气阀，最低点设置有排污阀，方便初次通水时排出管路内的空气，检修时也能快速排净管路内的存水，减少检修等待时间。
