工业立式搅拌均质设备结构设计

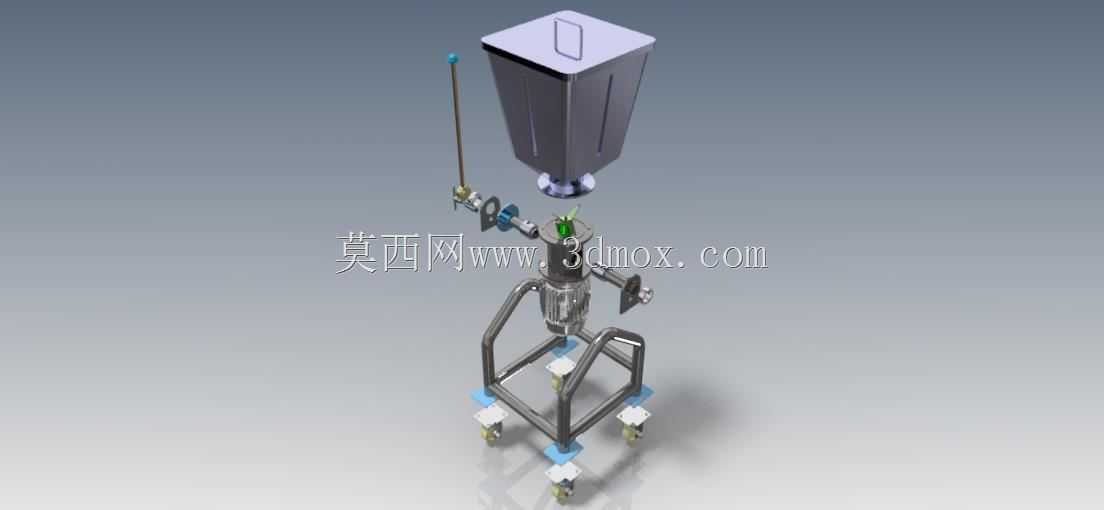

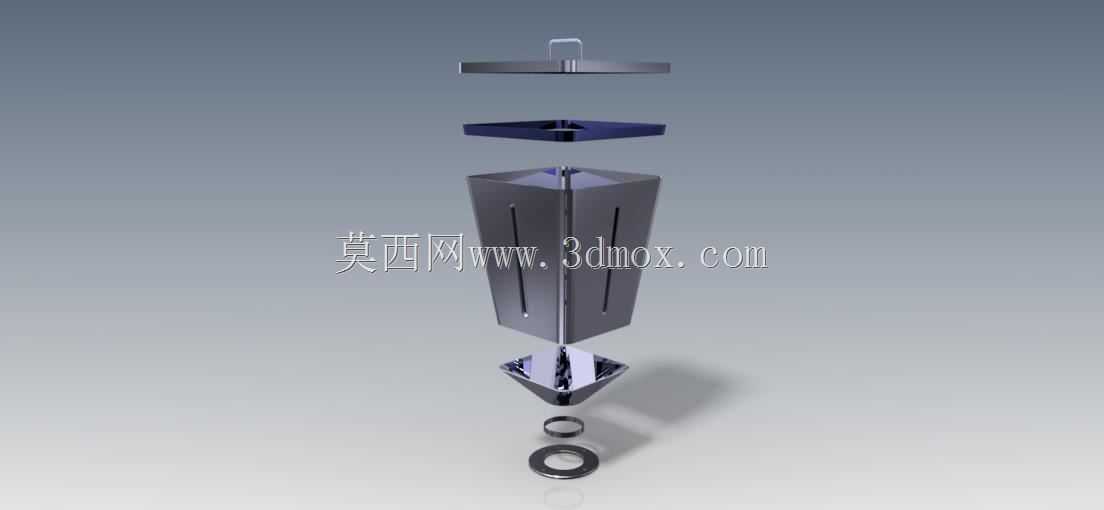

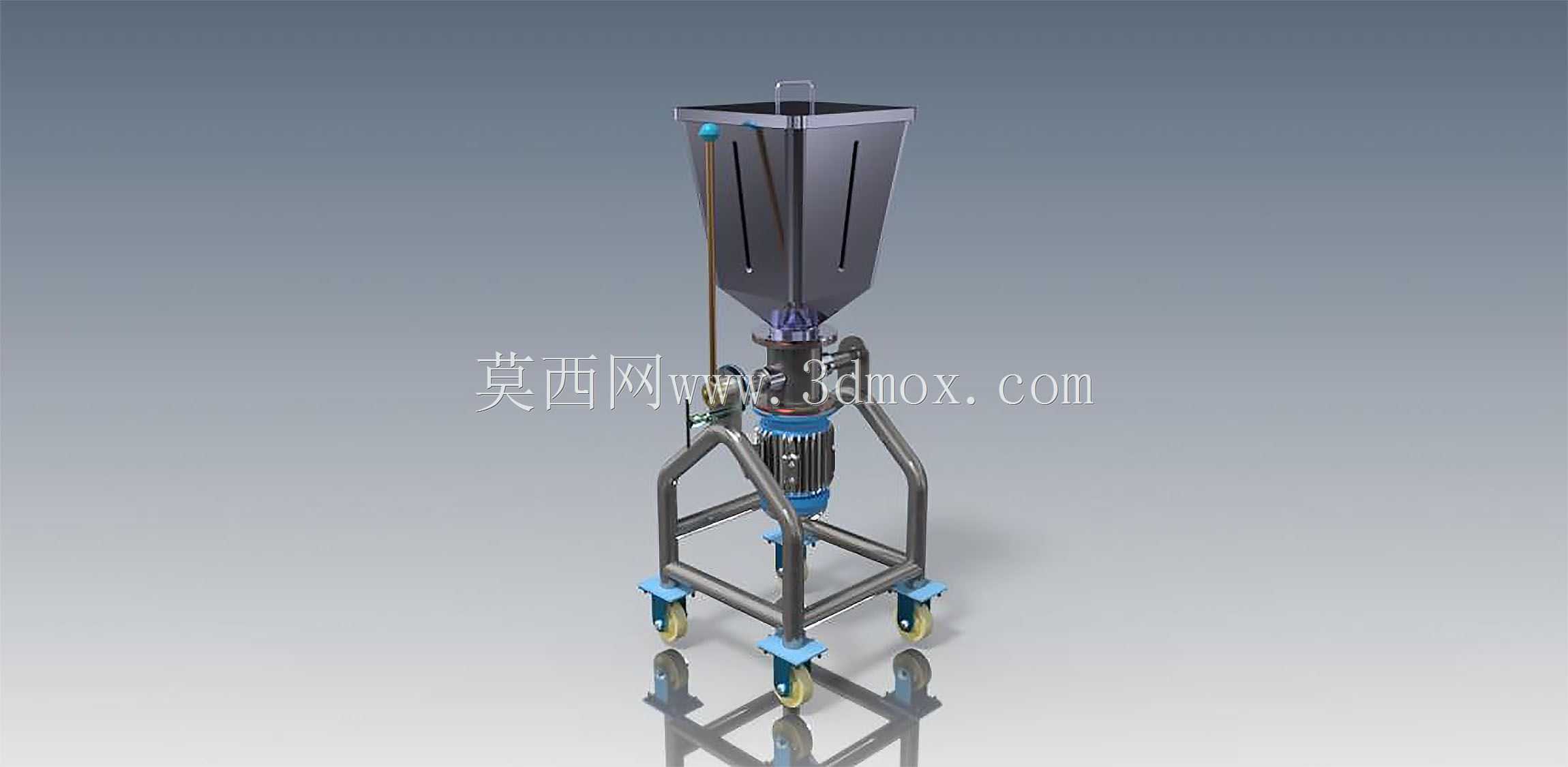

　　该设备主要面向食品加工、精细化工、生物医药等行业的小批量物料混合均质工序，可完成固液混合、高粘度浆料搅拌、颗粒分散等作业，适配中小试生产线、实验室配方调试、小型加工工坊的生产需求，相比大型量产搅拌线，该设备占地空间更小，转场调整灵活，可快速切换不同物料的搅拌作业，减少生产线换型的设备调整成本。从结构布局来看，设备采用上料斗下搅拌腔的立式排布，上方的方锥形储料斗采用大角度锥面设计，可依靠物料自重完成匀速进料，避免粉体、高粘度物料在料斗内壁架桥堵塞，料斗顶部设置密封盖板，可在搅拌过程中减少物料飞溅、外界杂质落入的风险，盖板上预留的观察槽位可在不开启盖板的状态下实时查看料斗内剩余料量，方便作业人员及时补料。

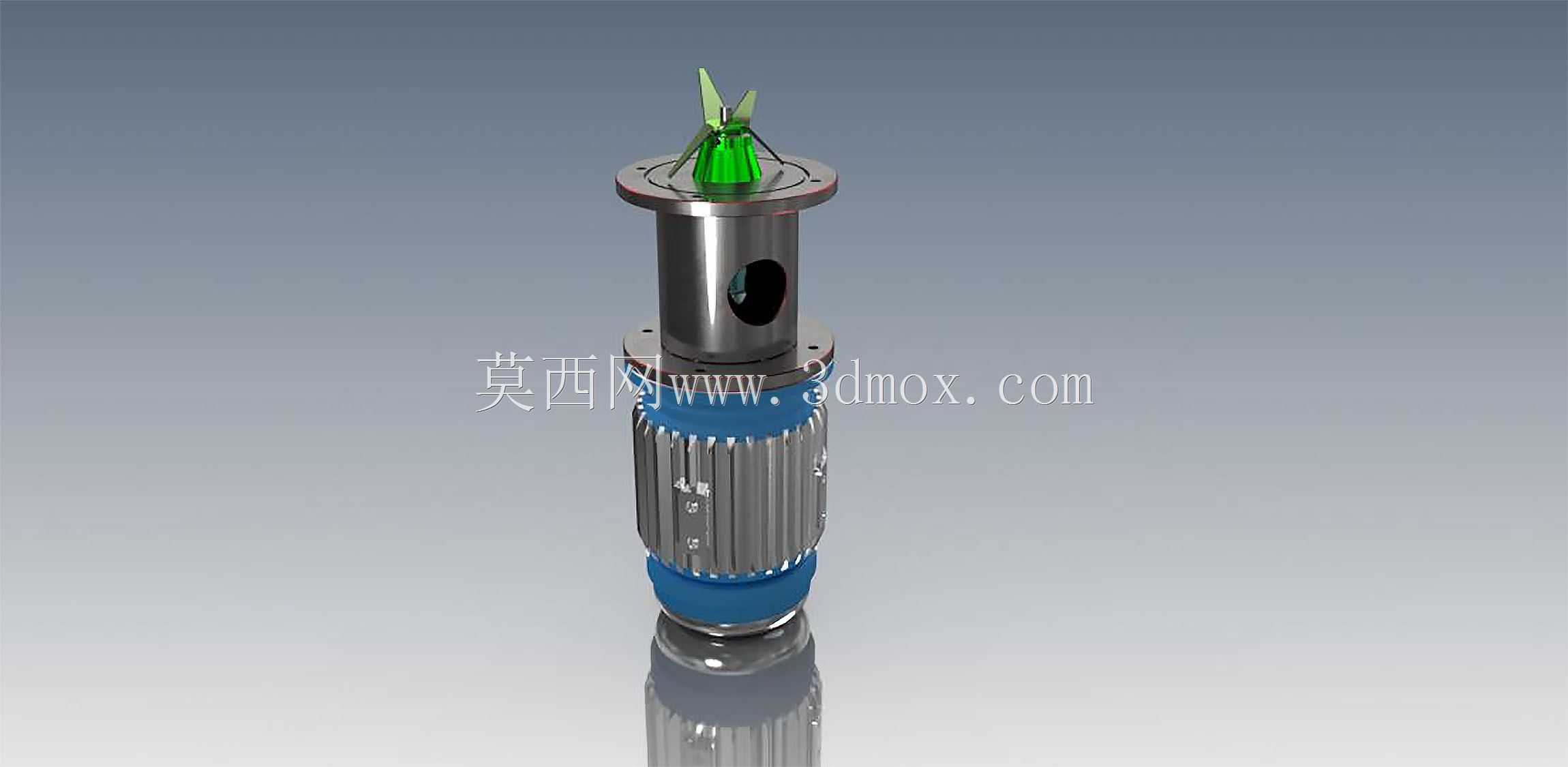

　　下方的搅拌腔体采用框架式不锈钢机架承载，机架采用圆管弯折焊接成型，所有焊接位置做圆弧过渡打磨处理，无清洁死角，符合食品、医药类生产的卫生要求，搅拌轴组件集成在机架中部，配套的密封结构可避免搅拌过程中物料泄漏进入传动部位，搅拌头可根据物料特性更换不同形式的桨叶，适配低粘度液体搅拌、高粘度膏体均质、粉体颗粒混合等不同工况。机架底部安装四个带刹车的万向脚轮，单脚轮承载满足设备满料运行时的承重需求，脚轮的安装座设置高度调节结构，可在地面不平整的作业场景下调整设备水平度，避免搅拌过程中设备出现晃动、异响，设备整体安装边界控制在0.6米见方的占地范围内，高度不超过1.8米，可适配常规车间的操作台面高度，也可直接放置在地面完成作业，

　　无需额外搭建安装基座。侧边延伸的操作杆组件集成了进料阀门控制、搅拌转速微调的功能，作业人员站在设备侧边即可完成所有操作，无需频繁移步到设备正面，操作动线更符合人机工程学要求，阀门采用快装式结构，可快速拆卸清洗，避免不同批次物料交叉污染。设计过程中重点考量了设备的易维护性，所有传动部件、密封件都采用快拆结构，无需专用工具即可完成易损件的更换，料斗与搅拌腔体的连接采用卡箍式快装结构，完成批次生产后可快速拆分料斗、搅拌腔、桨叶等接触物料的部件，完成清洗消毒作业。机架的管架结构在保证整体结构刚性的前提下，尽可能减少了冗余材料的使用，整体重量控制在合理范围内，配合底部脚轮可由单人完成短距离转场移动，适配多工位轮流作业的生产场景。

　　搅拌腔体的出料口设置在腔体最低位置，可保证搅拌完成后的物料完全排空，无物料残留，减少物料浪费，同时也降低了清洗环节的工作量。设备的传动部位设置安全防护壳，可避免作业人员误触转动部件造成生产安全事故，防护壳同样采用快拆结构，需要维护传动部件时可快速拆卸，不影响维护效率。从建模细节来看，所有管架的弯折半径、焊接位置的焊脚尺寸都符合常规钣金、焊接加工的工艺要求，没有出现无法加工的异形结构，料斗的锥面角度经过反复校核，既保证了物料的自流进料速度，也控制了料斗的整体高度，避免设备整体重心过高导致运行稳定性下降，脚轮的安装位置经过重心校核，满料状态下设备的重心投影完全落在四个脚轮的支撑范围内，即使在移动过程中也不会出现倾翻风险。
