带法兰安装位的气动气缸缸体结构

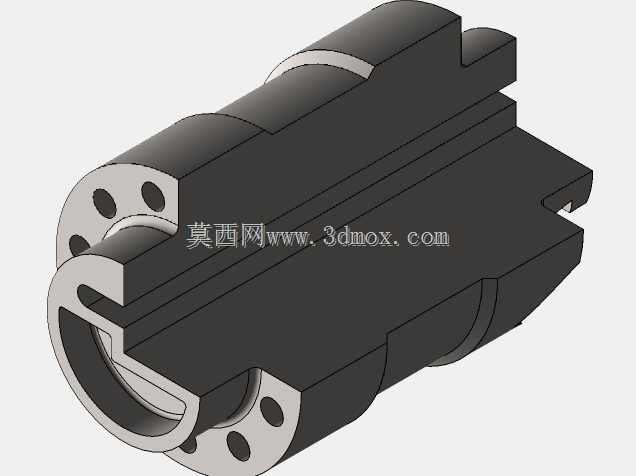

　　这款气缸缸体的结构设计，完全围绕气动执行场景的实际安装与使用需求展开，先从安装边界来看，端部的法兰盘上均匀分布了六个贯通安装孔，孔位的分度圆直径与缸体外径保持固定比例，安装时可直接通过螺栓穿过孔位将缸体固定在设备安装面板上，不需要额外制作转接支架，能有效减少安装环节的零件数量，压缩装配工时。缸体主体的外圆并非整圆柱结构，两侧加工出了平行的定位平面，这两个平面的粗糙度控制在适合配合的区间，既可以在安装时作为周向防转的定位面，避免缸体通气后随活塞杆发生周向转动，也能在缸体需要嵌入设备安装槽时作为导向面，让装配过程更顺畅，不会出现整圆结构容易卡滞的问题。

　　从功能特性来看，缸体内部的活塞腔为精加工内孔，孔壁的圆柱度公差控制在极小范围内，能保证活塞在腔内做往复直线运动时不会出现偏磨，有效延长密封件的使用寿命，减少气动系统的漏气损耗。缸体端部的内孔台阶是用于安装端盖与活塞杆密封组件的位置，台阶的深度与直径公差经过匹配设计，既能让密封件获得合适的压缩量，保证腔体的气密性，又不会因为压缩量过大导致活塞杆运动阻力升高，影响气缸的输出效率。缸体侧面的气路接口位置做了加厚处理，避免反复拆装气管接头时出现螺纹滑牙或者缸体开裂的问题，接口的螺纹规格选用行业通用的标准管螺纹，不需要额外加工转接头就能匹配常规的气动管路接头。

　　在实际应用场景中，这类结构的气缸多用于自动化装配线的工件推料、夹具压紧、工位切换等环节，因为带法兰安装的结构刚性更好，在活塞杆承受一定侧向力的工况下，相比螺纹安装的气缸更不容易出现缸体松动或者活塞杆弯曲的问题。设计过程中特意将缸体的整体长度控制在紧凑区间，在保证活塞行程满足常规工位需求的前提下，尽可能缩小缸体的轴向占用空间，让设备的整体布局可以更紧凑，不会因为气缸长度过长导致设备整体尺寸冗余。缸体上的环形槽结构是用于安装磁性开关的固定位，槽的宽度与深度匹配常规型号的磁性开关尺寸，不需要额外加装固定支架就能将磁性开关卡在槽内，调整开关位置时只需要松开紧固螺丝就能沿槽滑动，方便调试人员根据活塞的实际行程调整到位信号的触发位置。

　　从结构强度的角度考虑，缸体的壁厚经过受力核算，在常规0.5-0.8MPa的气动系统工作压力下，缸体不会出现变形或者胀裂的问题，同时壁厚又不会过厚导致缸体整体重量过大，在移动工位使用时也不会增加运动部件的负载。法兰盘与缸体主体的衔接位置做了圆角过渡，避免应力集中导致的疲劳断裂，即使气缸长期高频往复动作，衔接位置也不容易出现裂纹。缸体端部的缺口结构是为了避让设备上的相邻零件，避免安装时缸体与周边的管路、其他元件发生干涉，这个缺口的位置与尺寸是结合常见自动化设备的布局特点设计的，能适配多数常规安装场景的避让需求，不需要用户再自行二次加工修配。
