四百千伏户外敞开式电气开关站结构

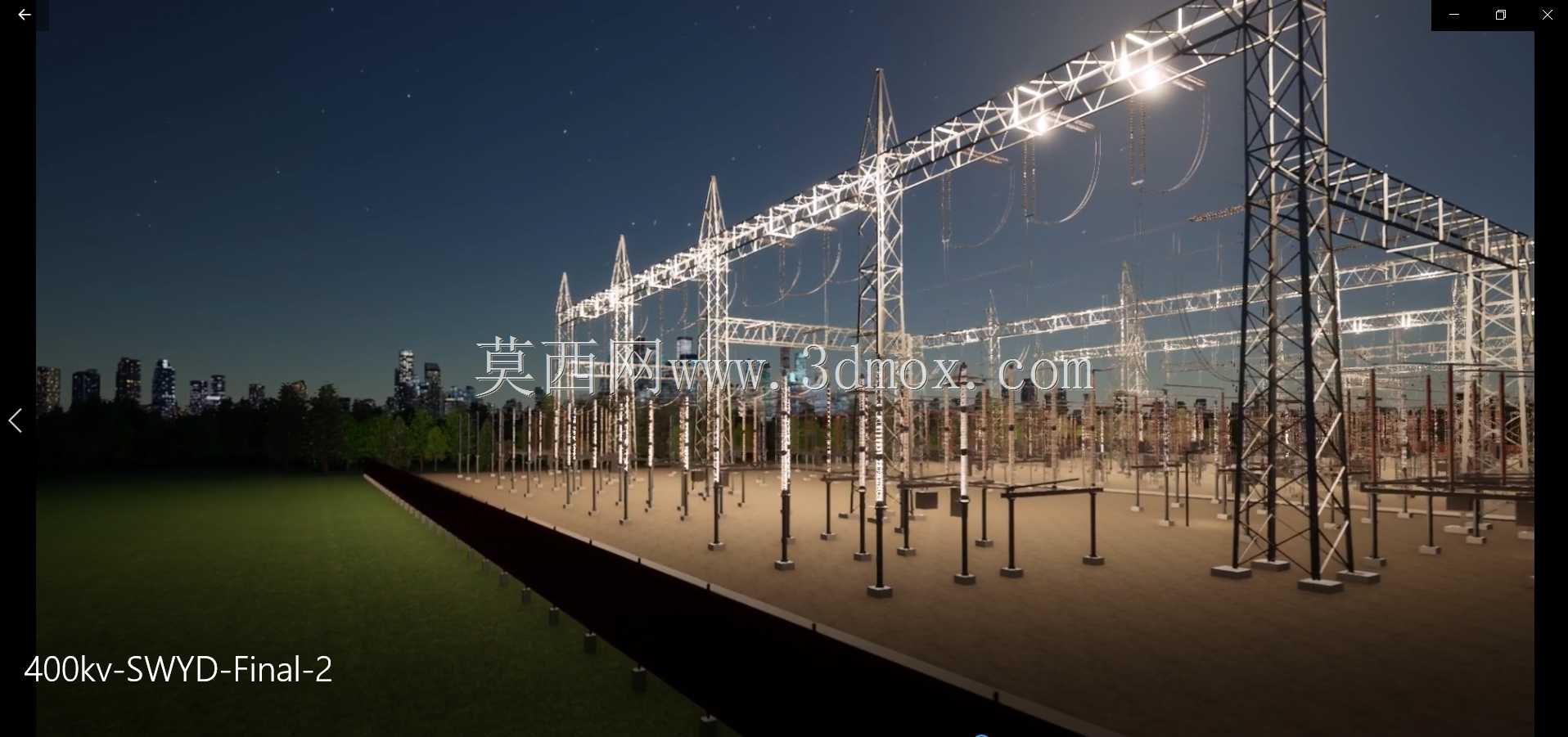

　　这套高压开关站三维结构，还原了户外敞开式400kV电压等级配电装置的完整布置逻辑，在区域电网枢纽、大型工业自备电站、新能源升压送出场景中，承担着高压电能分配、线路投切控制、故障快速隔离的核心作用，是长距离输电网络中衔接主干电网与负荷侧的关键节点设施。从建模的结构逻辑来看，整体采用分相中型布置方案，进出线架构采用格构式钢柱搭配钢桁架横梁的组合形式，架构柱按受力特性分为终端受力柱与中间支撑柱两类，柱脚采用预埋地脚螺栓配合混凝土承台的连接形式，建模时严格还原了柱间支撑的交叉斜材布置角度，保证架构在强风、覆冰、导线拉力组合工况下的结构稳定性，横梁上预留的悬式绝缘子串挂点位置，完全匹配实际工程中导线弧垂校验后的挂点坐标，

　　避免后期金具安装时出现干涉问题。站内断路器采用双列布置形式，对应1又2分之1断路器接线的运行需求，每个断路器间隔预留了足够的检修通道宽度，满足带电作业时的安全距离要求，电流互感器、电压互感器、隔离开关、避雷器等配套设备的安装位置，严格按照高压配电装置设计规范的安全净距要求排布，不同相序的带电设备之间、带电设备与接地架构之间的空气间隙，完全符合400kV电压等级的A1、A2、B1、C类净距数值，建模时特意保留了设备支架的高度差，避免不同设备间的检修操作空间出现重叠。从安装边界来看，整个开关站的场地平整范围按最终规模一次预留，进站道路的转弯半径满足大型设备运输车辆的通行要求，电缆沟沿设备支架外侧布置，沟道盖板的标高与场地排水坡度匹配，

　　避免雨季积水倒灌进沟内，架构的接地引下线沿柱身内侧明敷，每根架构柱设置两处接地引下线与主接地网可靠连接，建模时还原了接地引下线的固定卡具位置，符合现场施工的工艺要求。设备支架采用等径钢管混凝土柱结构，柱顶的设备安装法兰盘预留孔位，匹配对应设备的底座安装尺寸，支架高度按设备底部带电部分与地面的安全距离确定，同时保证导线引下线的弯曲半径满足软导线的施工工艺要求，避免导线出现过度弯折产生应力集中。整个站区的照明设施沿架构横梁布置，投光灯的照射角度覆盖主要设备操作区域与巡检通道，夜间巡检时无照明死角，场地周边设置的围栏高度满足户外变电站的安防要求，围栏与带电设备的距离满足外部人员活动的安全边界。建模过程中对所有钢构件的连接节点做了细化还原，

　　包括桁架节点的连接板、螺栓连接副、柱脚的加劲肋等细节，能够直接用于施工阶段的三维技术交底，也可作为配电装置布置方案优化的基础模型，调整间隔数量、进出线方向即可适配不同站址的场地条件，在方案评审阶段可以直观展示整体布置效果，校验各专业之间的管线、道路、设备的碰撞问题，减少现场施工的设计变更。
