户外立式直流充电桩结构设计方案

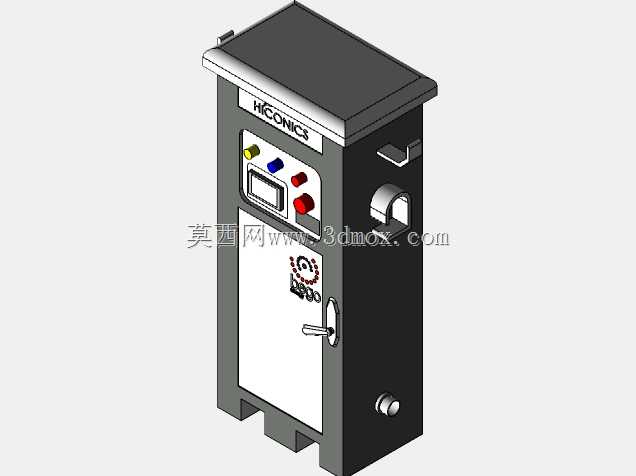

　　这款立式充电设备的三维结构设计，核心围绕户外公共充电场景的实际使用需求展开，在结构布局上充分考虑了露天场站、商业停车场、小区公共车位等场景的使用特性，整机采用立式落地安装形式，底部预留了混凝土基础安装的固定孔位，安装时可直接通过膨胀螺栓与硬化地面完成固定，无需额外搭建支撑框架，适配绝大多数已完成硬化的户外场地安装条件。从结构分层来看，整机采用上下分段式布局，顶部做了带倾斜角度的防雨檐设计，檐边向外延伸出35mm的遮挡距离，可在降雨天气引导雨水顺着檐边向设备两侧滑落，避免雨水顺着面板接缝渗入设备内部，顶部盖板采用螺栓可拆卸式连接，方便后期运维人员打开顶部完成内部线束的整理与上层模块的检修作业。正面操作区域的布局完全贴合人体工程学设计，

　　操作界面的中心高度距离安装地面1.45m，刚好适配多数成年人站立操作的视线高度与手臂操作范围，无需弯腰或抬手过高即可完成充电操作、状态查看与急停触发。操作面板上依次排布了状态显示屏、充电状态指示灯、操作按键、急停按钮，其中急停按钮采用红色蘑菇头设计，突出面板表面12mm，发生紧急情况时可直接拍按触发断电，无需额外解锁操作；充电枪插座位设置在操作区右侧的设备侧壁上，插座高度距离地面0.9m，插拔充电枪时手臂自然下垂即可发力，长期使用不会造成操作疲劳，枪座自带锁止卡扣，未使用时充电枪插入后可自动卡紧，避免户外大风或人为触碰导致充电枪脱落摔坏。设备正面下半部分为带锁的检修门，门锁采用防水式转舌锁，

　　关闭后门板与柜体之间的缝隙填充有发泡密封胶条，可达到IP54级的户外防护要求，有效阻挡扬尘与溅水进入柜体内部；检修门打开后可直接接触到内部的充电模块、主控板、交流进线端子、直流输出端子、散热风道等核心部件，内部预留了充足的布线空间，强弱电走线通过独立的线槽分隔，避免强电对弱电控制信号产生电磁干扰。柜体侧面下部预留了防水进线孔，孔径适配DN50的防水电缆接头，外部供电电缆可从地面预埋穿线管直接接入设备底部进线孔，无需在柜体侧面额外开孔走明线，既提升了设备整体的防护性能，也让场站布线更加规整美观。设备背部设置了独立的散热通风通道，进风口位于柜体下部，出风口位于柜体上部，风道内部加装了防尘滤网，

　　可在保证散热风量的前提下阻挡户外扬尘进入设备内部，散热风机采用温控启停设计，当内部模块温度达到45摄氏度时风机自动启动散热，温度降至35摄氏度时自动停止，在保证散热效果的同时降低设备待机能耗。柜体整体采用冷轧钢板折弯焊接成型，外部做户外粉末喷涂处理，可耐受户外紫外线长期照射、酸雨腐蚀与温差变化，不会出现漆面脱落、柜体锈蚀的问题，适配-30摄氏度到55摄氏度的户外工作环境。在安装边界上，设备安装时需在周边预留不小于0.8m的检修空间，保证检修门可以完全打开，运维人员有足够的操作空间完成部件更换与线路检修；设备正面操作区前方需预留不小于1.5m的操作空间，避免车辆停放过于靠近设备导致人员无法正常操作。这款设备的结构设计充分平衡了防护性能、操作便利性与运维便捷性，没有多余的装饰性结构，所有外形设计都服务于实际功能需求，柜体边角全部做了圆角过渡处理，避免人员磕碰受伤，整体结构紧凑，占地面积仅0.2平方米，不会过多占用停车场的车位空间，适配各类公共充电场站的批量部署需求。
