带木质支架移动太阳能电池板结构设计

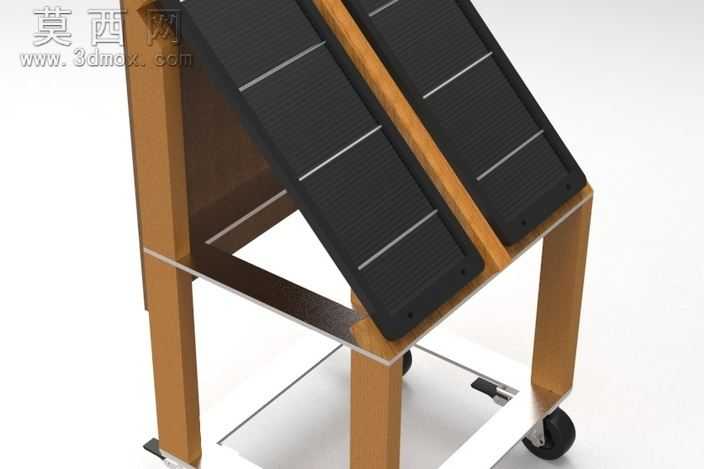

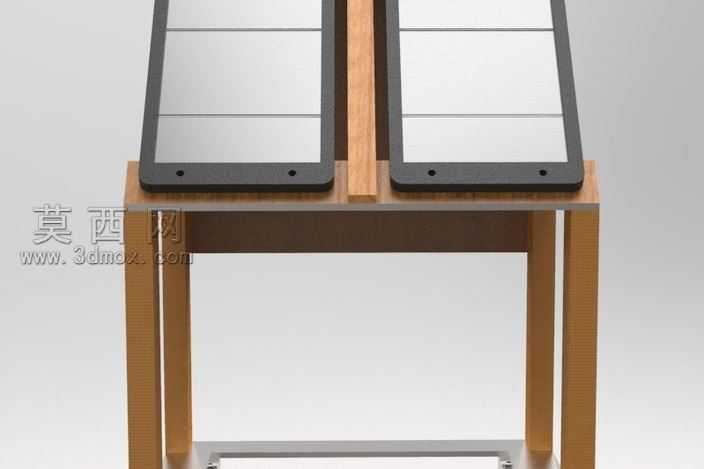

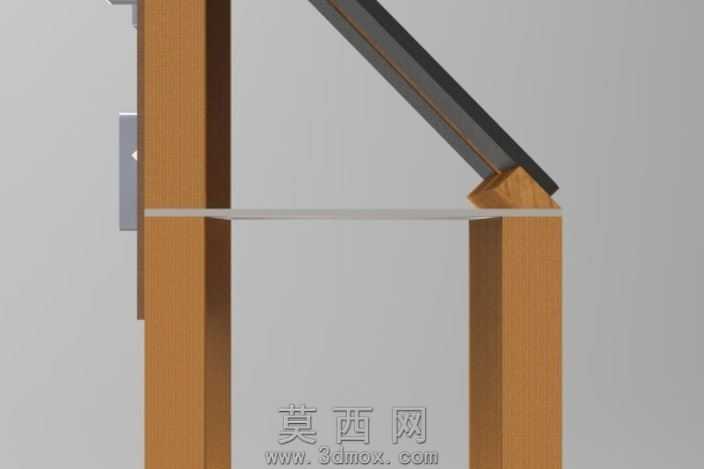

本作品围绕小型可移动光伏发电应用场景展开三维建模设计，核心目标是打造一款结构稳固、移动便捷、角度适配性强的太阳能电池板承载装置，满足户外临时取电、教学演示、小型离网供电等场景的使用需求。建模过程中首先完成整体结构的比例规划，确定双电池板斜置排布的基础布局，兼顾受光面积与装置整体的紧凑性，避免支架体积过大造成移动、收纳不便。结构设计上采用木质支撑腿作为主要承重构件，四条支腿做等长对称排布，支腿间设置横向金属连接梁提升整体框架的抗扭性能，防止装置移动或受外力时出现框架变形；电池板承载框架采用与支腿同材质的木质边框，边框与电池板接触面预留均匀的安装卡槽，既保证电池板固定的贴合度，也能避免硬质接触对电池板边缘造成磕碰损伤。底部承载平台采用金属平板材质，平台下方安装万向脚轮，其中两个脚轮带刹车锁定结构，既可以实现装置的灵活推移换位，也能在选定受光位置后锁定脚轮，防止装置出现滑移。材质渲染阶段，对木质构件做哑光实木纹理处理，还原木材自然的肌理质感，金属连接件与底部平台做拉丝不锈钢材质设置，呈现金属特有的冷调光泽与细腻磨砂质感，太阳能电池板表面做深蓝色多晶硅纹理搭配高透钢化玻璃面层，还原真实光伏板的视觉效果，脚轮部分采用黑色硬质橡胶与金属轮毂的组合材质，区分不同部件的材质属性提升整体真实感。建模过程中对各连接部位的装配关系做了精准还原，木质支腿与金属横梁的连接位置做内嵌式衔接处理，电池板边框与支腿的倾斜角度经过反复调整，保证电池板处于最佳受光倾角，同时整体重心落在底部脚轮的支撑范围内，避免装置出现倾翻风险。整体设计兼顾实用性与展示性，既可以作为光伏发电系统教学的演示模型，清晰展示小型光伏装置的结构组成，也可以为同类型可移动光伏供电装置的结构设计提供参考，各部件的尺寸比例、连接方式都经过合理性校验，符合实际加工生产的工艺要求，不存在结构干涉或者装配矛盾的问题。
