轻量化车用起动锂电池外观结构设计

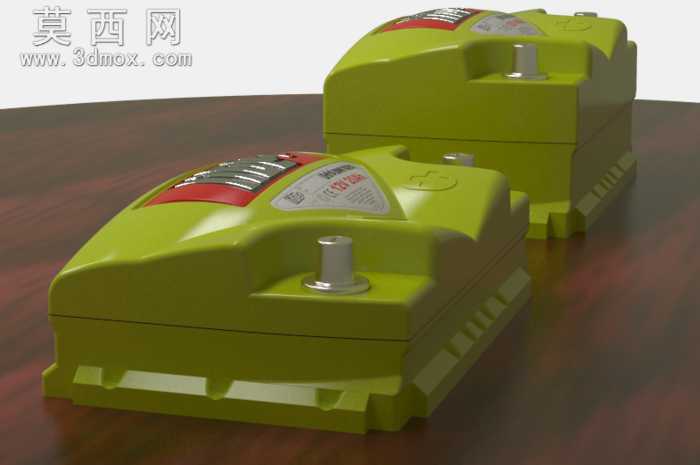

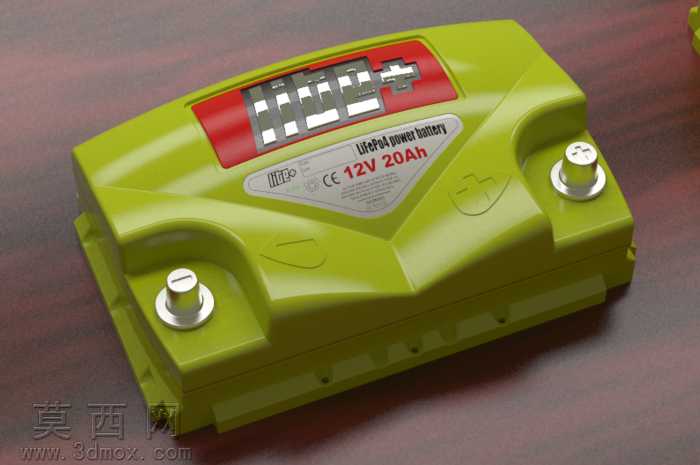

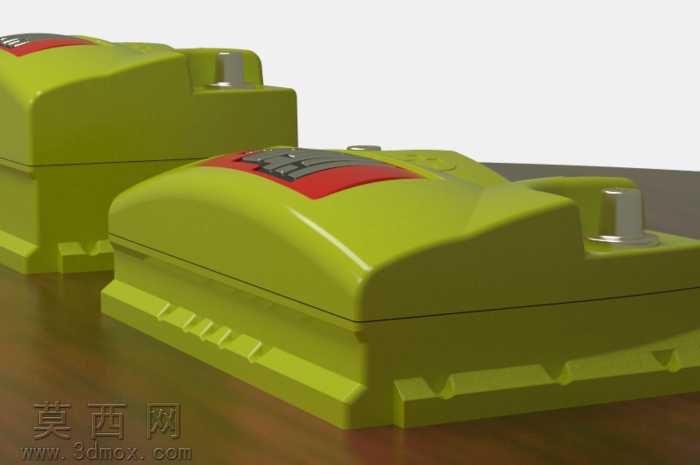

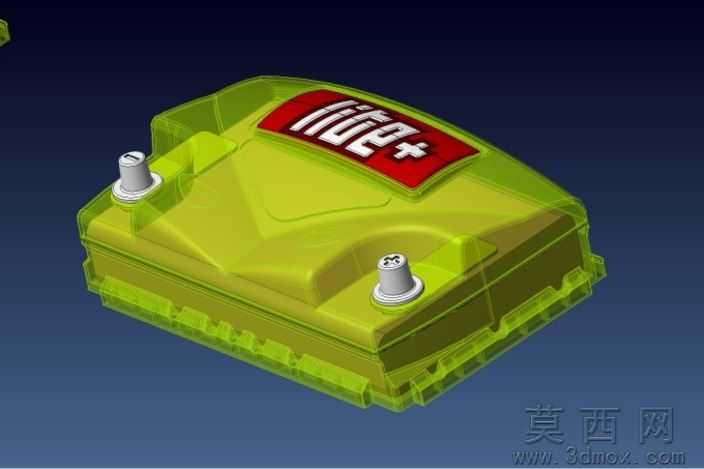

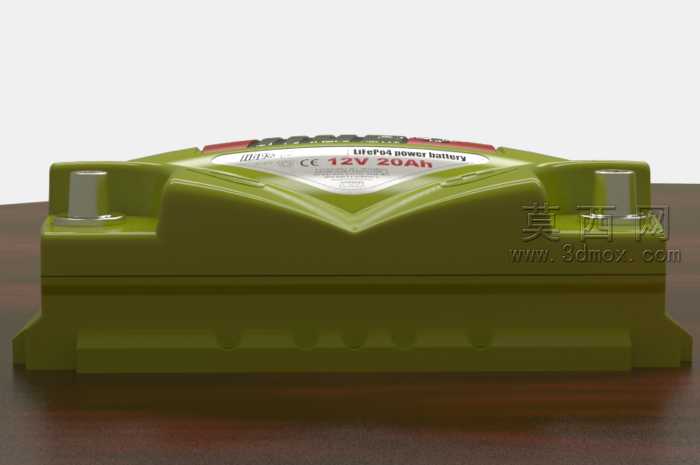

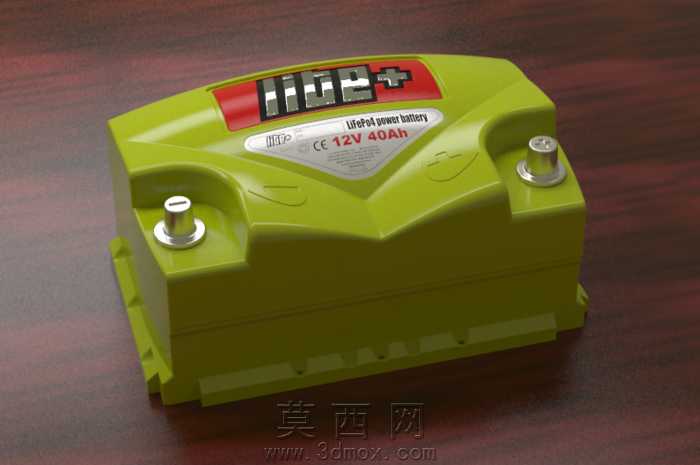

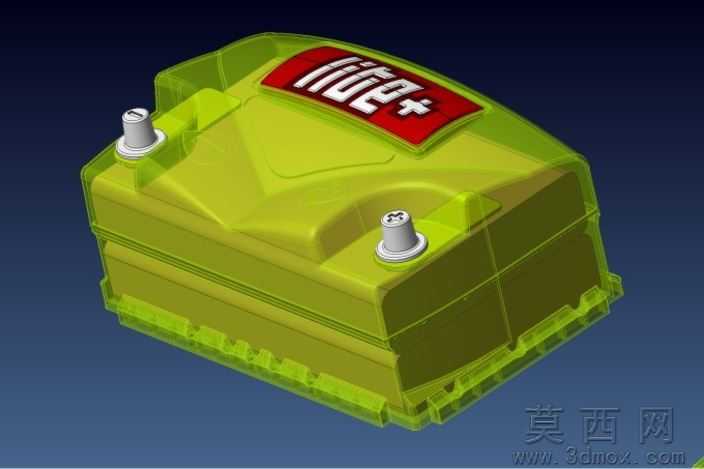

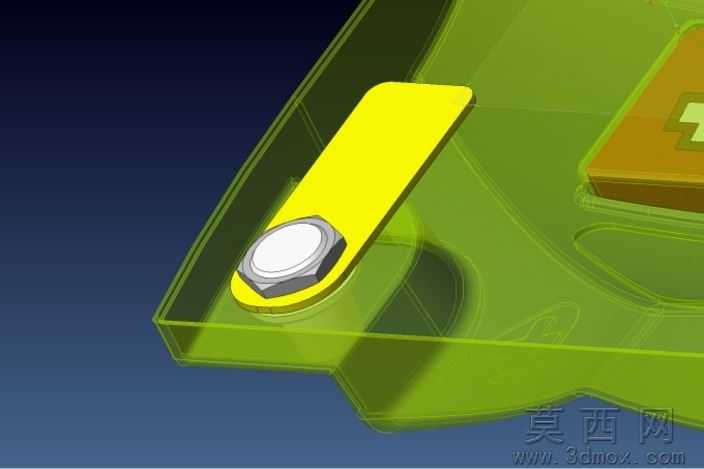

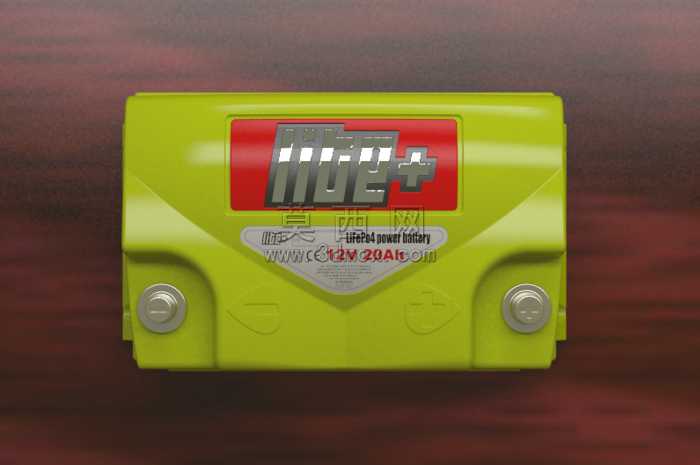

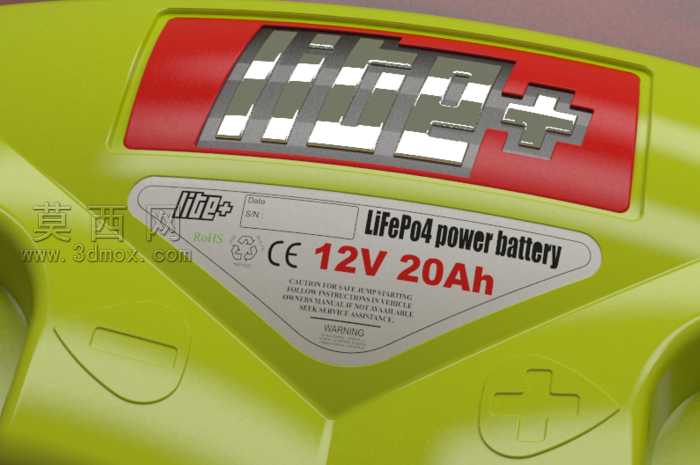

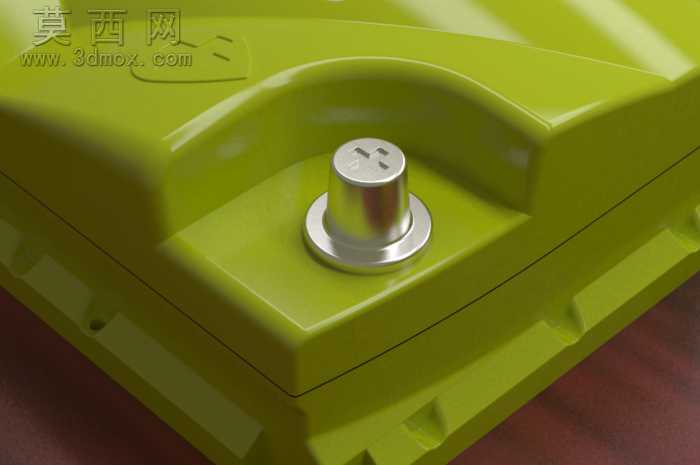

本款起动器电池概念设计采用三维建模软件完成全参数化结构搭建，整体围绕轻量化、易生产的核心设计思路展开，整体造型摒弃传统铅酸电池方正厚重的刻板形态，采用流畅的弧面过渡与切削线条结合的外观语言，在视觉上传递出轻巧便携的产品特质。建模过程中优先考虑注塑生产的工艺可行性，将整体外壳拆分为上下两件独立的塑料壳体组件，拆分线沿壳体侧部的造型棱线布置，既能够隐藏合模线带来的外观瑕疵，也能简化模具的抽芯结构，降低模具开发的成本投入，无需复杂的侧抽芯与特殊镶件结构即可完成壳体的注塑成型，适配常规量产注塑设备的生产要求。材质渲染阶段，主体外壳选用高辨识度的果绿色哑光硬质塑料材质，模拟耐冲击ABS工程塑料的表面质感，表面添加细微的磨砂颗粒效果，还原工程塑料的真实触感，同时具备耐刮擦、抗油污的实用属性；顶部的功能标识区域采用亮红色高光塑料材质，与主体绿色形成强烈的视觉撞色，快速引导用户识别产品的极性标识区域；顶部的两个接线端子采用抛光金属材质模拟镀镍铜端子的金属光泽，添加细微的倒角与一字开槽结构，还原真实接线端子的安装结构细节；表面的参数标签区域采用银灰色哑光贴纸材质，印刷清晰的产品参数与认证标识，强化产品的真实感与工业属性。结构设计上，壳体表面设置内凹的加强筋造型，既能够在视觉上弱化塑料壳体的单薄感，也能在不增加壳体壁厚的前提下提升整体结构强度，降低壳体受外力冲击发生开裂的风险；顶部的接线端子区域做凸起的围边防护设计，避免日常搬运与安装过程中端子受到磕碰损坏，同时预留足够的接线操作空间，适配常规的线束端子安装需求；壳体底部设置规整的定位卡槽结构，能够适配车辆上的常规电池安装位，无需额外修改安装支架即可完成替换安装。整体建模过程中严格控制曲面的连续性，所有相邻曲面均达到G2连续标准，避免渲染与后期开模过程中出现曲面褶皱与棱角突兀的问题，所有倒角尺寸均结合注塑工艺的圆角要求设置，避免出现尖角结构导致的注塑应力集中问题，在保证外观设计感的同时，充分兼顾量产落地的可行性与使用过程中的实用性。
