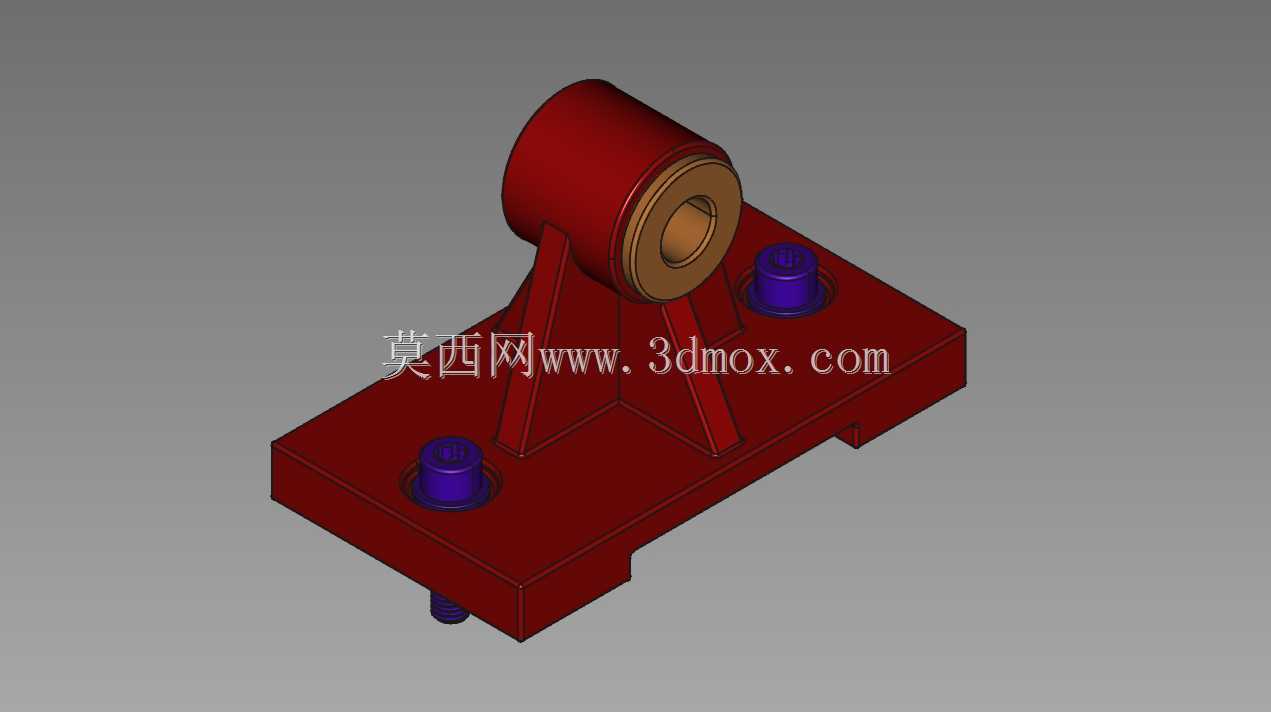

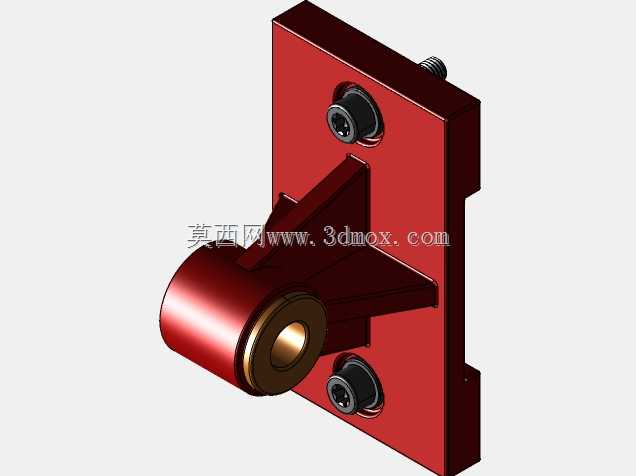

带衬套安装座的立式支撑支架结构

　　这类带衬套的立式支撑支架，在轻工输送线、小型通讯设备机架、桌面型工装夹具的传动副里应用十分普遍，核心作用是为回转类轴件提供稳定的径向支撑，同时通过底座的安装结构完成与设备机架的刚性连接，避免轴系运转时出现径向窜动、支撑刚度不足的问题。从实际使用场景来看，这类支架常配套在小载荷的手动操作机构、低速传动的铰接部位，比如小型通讯设备的翻盖铰接支撑、工装夹具的转轴定位座、输送线侧挡的导向轮安装座，不需要承受大吨位的冲击载荷，但对支撑的同轴度、安装后的位置精度有明确要求。

　　设计这类支架的时候，首先要确认上部支撑筒的内径尺寸，这个尺寸直接匹配配套的铜衬套外径，衬套的作用是降低轴件转动时的磨损，后期维护只需要更换衬套即可，不需要整体更换支架，能大幅降低运维成本。支撑筒下方的加强筋布局是设计的核心要点，两根斜向加强筋从底座上表面直接延伸到支撑筒的外侧壁，筋板厚度取底座壁厚的0.8倍左右，既可以避免支撑筒受径向力时出现根部断裂，也不会因为筋板过厚导致注塑或铸造时出现缩孔缺陷。底座部分采用矩形板式结构，两个安装孔位对称分布在支撑筒的两侧，孔位设计为沉头结构，配套使用内六角圆柱头螺栓，安装后螺栓头不会突出底座表面，避免和周边运动构件发生干涉；底座的其中一个侧边设计有定位缺口，安装时可以卡入机架上的定位凸台，快速完成支架的位置找正，不需要反复调整同轴度，能提升现场装配的效率。

　　从安装边界来看，底座的底面需要保证平面度公差在0.1mm以内，安装后和机架表面完全贴合，避免出现支撑倾斜导致轴件卡滞的问题；上部支撑筒的内孔轴线需要和底座安装面保持垂直，垂直度公差控制在0.05mm/100mm范围内，否则轴件转动时会出现单侧磨损，缩短衬套的使用寿命。伸出底座下方的定位销结构，是为了在安装时预先卡入机架的定位孔，分担螺栓承受的横向剪切力，避免设备运行过程中螺栓受剪出现松动。支撑筒端部的衬套采用台阶式结构，衬套的法兰边卡在支撑筒的端面，既可以限制衬套的轴向窜动，也能在轴件安装时起到轴向定位的作用，不需要额外加装轴端挡圈，简化了装配流程。

　　实际建模过程中，这类支架的建模逻辑需要优先确定安装基准，先绘制底座的草图，确认安装孔的中心距、底座的长宽尺寸，再向上拉伸生成底座实体，之后以上部支撑筒的轴线为基准绘制支撑筒的截面，拉伸生成筒体结构，最后添加加强筋、沉头孔、定位销这些细节结构。建模时需要注意所有的转角位置都添加R2-R3的铸造圆角，避免应力集中，尤其是加强筋和筒体、底座连接的位置，直角结构很容易在受冲击时出现裂纹。对于需要进行3D打印打样的场景，底座的安装孔可以预留0.2mm的装配余量，后期通过铰孔达到最终的配合尺寸，避免打印精度不足导致螺栓无法穿入。这类支架如果采用金属材质加工，一般选用HT200灰铸铁铸造后进行机加工，支撑筒内孔需要镗削到配合衬套的公差要求，底座安装面进行铣削加工保证平面度；如果是用于载荷更小的场景，也可以采用尼龙或ABS材质注塑成型，降低整体重量和生产成本，适配通讯设备这类对自重有要求的应用场景。
