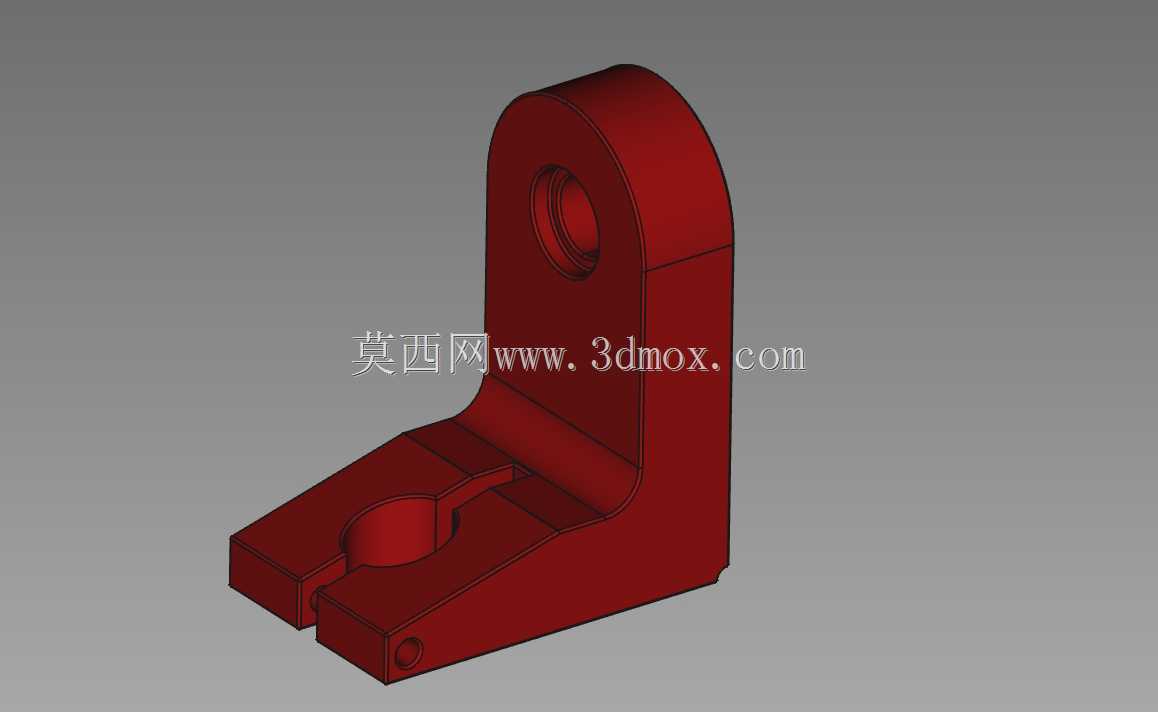

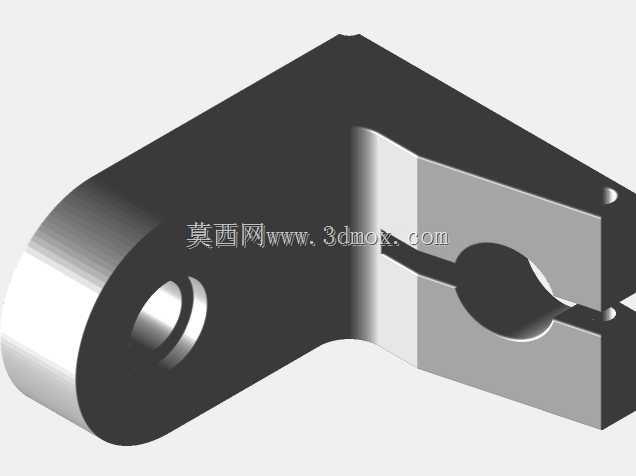

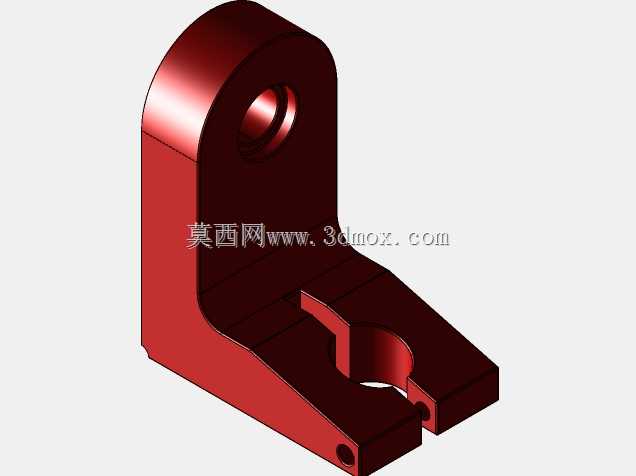

3D打印练习用L型立式固定支撑支架

　　这款L型立式固定支撑支架，是面向3D打印工艺验证、基础结构建模练习设计的典型支撑类零件，在小型桌面级实验装置、简易工装夹具搭建场景中，可作为悬臂构件的承载基座、轴类零件的铰接支撑座使用，能够承受垂直方向的静载荷与小幅度的侧向倾覆力矩，适配小尺寸实验件的定位固定需求。从结构设计逻辑来看，整体采用L型折弯式的一体化构型，底部为水平安装基座，开设两处对称的安装槽位，可适配M3-M4规格的紧固件，安装时可根据实际装配位置沿槽长方向微调固定位置，降低安装孔位的加工精度要求，基座前端预留的半圆弧卡槽，可用于卡装直径6mm的圆杆类构件，实现辅助定位，避免装配时杆件发生径向窜动。竖直支撑臂与水平基座之间设置了渐变式的加强筋结构，

　　筋位从基座顶面平滑过渡到支撑臂侧壁，能够有效分散L型转角处的应力集中，避免受载时转角位置发生断裂，这一设计也充分考虑了FDM3D打印的工艺特性，筋位厚度设置为2.5mm，与主体壁厚保持一致，打印时无需额外添加支撑结构，减少后处理工作量，同时避免支撑拆除后留下的表面缺陷影响零件强度。竖直支撑臂上部开设的同轴通孔，可作为铰接孔使用，穿装销轴后能够实现与其他连杆类零件的转动连接，孔位边缘做了0.5mm的倒角处理，既可以去除打印后的毛刺，也能方便销轴的装配导入，孔壁厚度设置为4mm，能够满足销轴转动时的耐磨与承载要求，避免长期转动磨损后出现孔位扩大、连接松动的问题。从安装边界尺寸来看，水平基座的总长度控制在65mm以内，宽度为30mm，

　　竖直支撑臂的总高度为70mm，整体占用的安装空间较小，可直接固定在1515、2020系列铝型材的工作台面上，也可通过螺栓固定在亚克力、木质的实验基板上，适配多数桌面级实验装置的安装空间要求。零件所有的棱边都做了R0.8-R1.5mm的圆角过渡，一方面是避免尖锐边角在装配、调试过程中划伤操作人员，另一方面也符合3D打印的工艺特点，减少打印过程中尖角位置的翘曲变形风险，提升打印成品的成型质量。在实际使用场景中，这类支架除了作为3D打印建模练习的典型案例，帮助初学者掌握拉伸、切除、筋特征、圆角等基础建模命令的使用，理解支撑类零件的应力分布逻辑与结构优化思路，还可直接打印后用于小型电子元件的固定、桌面级小工装的搭建，

　　比如作为摄像头支架的支撑基座、小型传感器的安装座、简易连杆机构的铰接支座，能够满足低载荷、非连续运转场景下的使用需求。设计过程中特意将所有壁厚控制在均匀一致的数值，避免3D打印时因壁厚差异导致的冷却不均、收缩变形问题，所有的孔位、槽位都预留了0.2mm的打印公差，能够保证打印完成后紧固件、销轴可以顺利装配，无需二次打磨扩孔。底部安装槽的长度设置为15mm，可适配孔位中心距在20-35mm之间的安装基面，具备一定的装配容错能力，对于初学者搭建实验装置时的孔位加工误差有较好的兼容性。竖直支撑臂的背面为平整平面，可根据实际使用需求粘贴缓冲泡棉、磁吸片等附件，拓展支架的使用场景，比如吸附在金属机架表面实现快速固定，或者加装缓冲垫避免与被支撑构件发生硬接触产生磨损。
