龙门式DIY数控加工设备结构设计

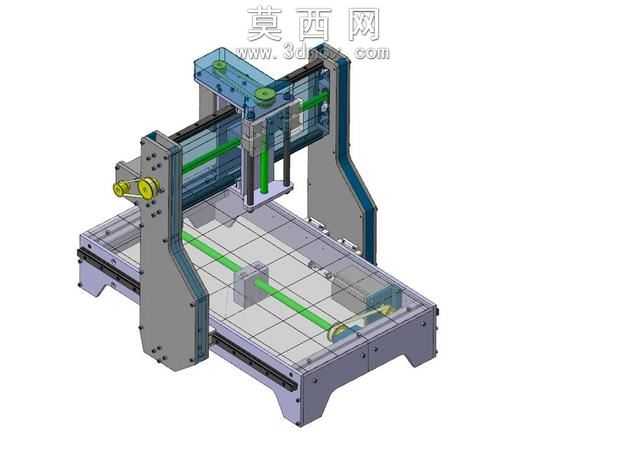

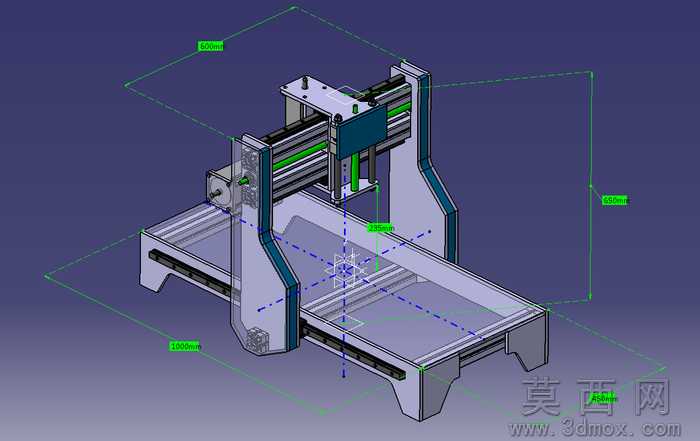

本作品为龙门架构的DIY数控加工设备三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对设备各组成部件进行了1:1比例的参数化建模，完整还原了设备的装配逻辑与运动关系。整体结构采用经典龙门移动布局，床身作为基础承载部件，建模时着重强化了支撑筋的结构设计，通过合理布置加强筋的走向与厚度，保障床身在承载加工载荷时的刚性表现，避免加工过程中出现结构形变影响加工精度。两侧立式龙门立柱与床身采用定位槽加螺栓紧固的连接方式建模，立柱内侧设计有线性导轨安装基准面，建模时严格保证两侧安装面的平行度公差，为Y轴运动的平稳性提供结构基础。横梁部件横跨两侧立柱，建模时对横梁的截面形状进行了优化，采用箱型截面设计提升抗扭抗弯性能，横梁上布置X轴传动与导向结构，Z轴滑枕通过滑板安装在X轴导轨上，滑枕内部预留了主轴安装位与传动组件安装空间，可适配NEMA34规格的数控电机安装需求。建模过程中对各运动轴的传动路径进行了完整模拟，包含丝杠传动副、导轨滑块组件、电机安装座、限位挡块等细节结构，所有配合面均按照实际装配要求预留了合理的装配间隙，同时对设备的行程范围进行了参数化约束，通过三维软件的干涉检查功能，逐一验证了各轴在全行程运动过程中不存在部件碰撞问题。材质渲染环节，对床身、立柱、横梁等结构件赋予了铸铁材质的外观表现，对导轨、丝杠等传动部件赋予了轴承钢的金属质感，对电机、紧固件等标准件按照工业常用外观进行材质区分，整体渲染效果清晰展现了设备的结构层次与部件分布。设计思路围绕DIY加工场景的实用性展开，在保证结构刚性满足常规非金属、软金属加工需求的前提下，尽可能简化了非必要的复杂结构，降低DIY制作的加工与装配难度，同时预留了足够的改装拓展空间，方便使用者后续根据自身需求升级主轴功率、扩展加工行程或是加装辅助功能部件，整体建模逻辑清晰，结构完整，可直接用于DIY制作的结构参考、加工出图以及装配模拟使用。
