立柱式型材切割设备三维结构设计

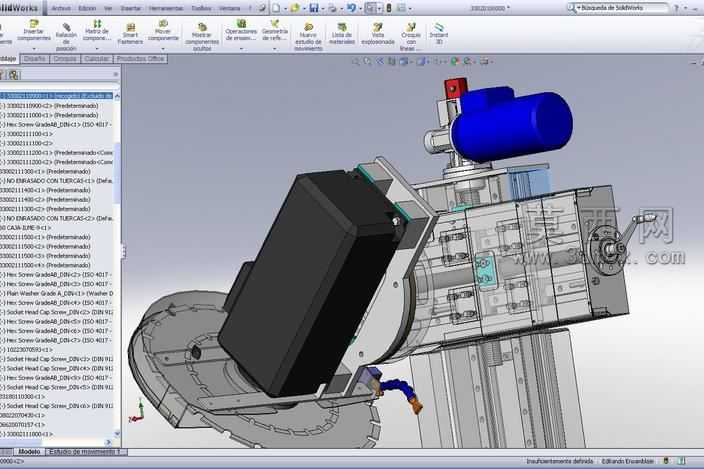

本模型为立柱式切割加工设备的完整三维装配体，在三维建模过程中严格遵循机械设计的装配逻辑，采用自顶向下的建模思路完成整体结构搭建。首先完成立柱基座的基准建模，对基座的安装定位面、导轨安装槽、支撑加强筋结构进行精准参数化绘制，保证基座的承重稳定性与安装精度匹配要求。其次对进给传动结构进行细化建模，包含直线导轨副、进给丝杠组件、滑动拖板的配合结构，还原了拖板沿立柱方向的进给运动轨迹，对导轨的安装孔位、丝杠的支撑座结构、拖板的锁紧定位结构都做了完整的特征还原，确保各运动部件的装配间隙符合实际机械加工的公差要求。针对切割执行端，建模时完整还原了驱动电机的安装结构、电机输出端与切割主轴的传动连接结构、切割锯片的防护壳体结构，以及切割角度调节的铰接锁紧结构，可直观呈现切割头的角度调整范围与锁紧定位方式。模型对各零部件的材质表现做了区分处理，金属结构件采用哑光钢质材质表现，电机外壳采用蓝色烤漆材质表现，防护壳体采用黑色工程塑料材质表现，传动部件做了金属光泽的质感区分，通过不同材质的渲染区分清晰展现各部件的功能分区。在结构设计上，该设备采用立柱式布局，有效节省安装空间，同时保证切割作业时的结构刚性，进给拖板的导向结构采用双导轨设计，提升切割进给过程的稳定性，切割头的角度调节结构可适配不同角度的型材切割需求，电机与主轴的传动布局紧凑，减少动力传输过程的损耗，基座底部的回转支撑结构可实现工件的周向转动调整，配合切割头的进给与角度调整，可完成多方位的型材加工作业。建模过程中对所有标准件如紧固螺丝、轴承、密封件都做了等比例还原，保证装配体的干涉检查结果符合实际装配要求，整体模型结构完整，可清晰展现立柱式切割机的内部传动逻辑与外部作业形态，为该类设备的结构优化、样机制作提供直观的三维参考依据。
