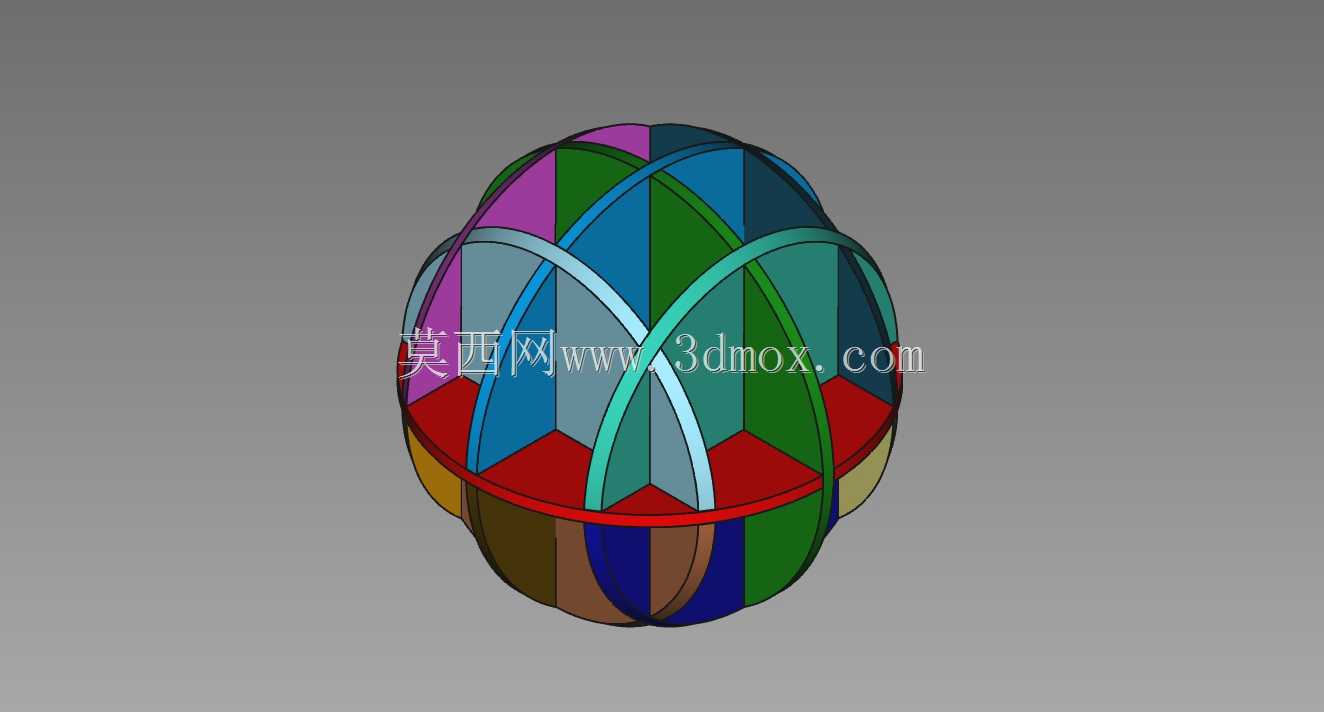

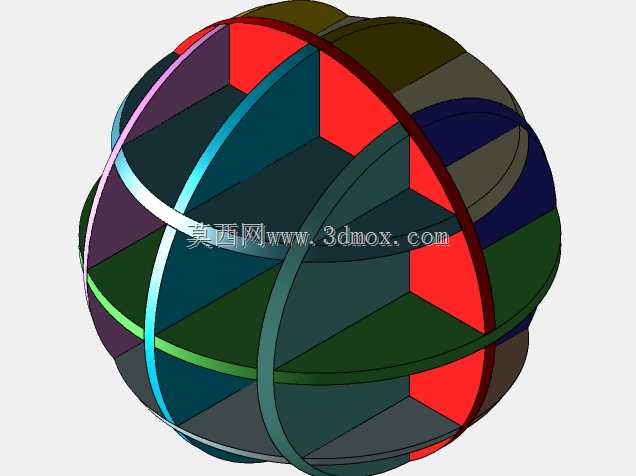

直径100mm激光切割拼装彩色球体结构

　　这款拼装球体结构在文创教具、桌面创意摆件、科普展示场景中有着明确的应用定位，区别于传统注塑成型的整球结构，它采用分块拼接的设计逻辑，所有零件适配3mm厚度亚克力板材的激光切割加工工艺，无需开模即可快速打样生产，小批量定制场景下的加工成本远低于注塑方案。从功能特性来看，该球体拼装完成后整体直径为100mm，所有拼接块依靠自身结构的卡合限位实现装配，不需要额外的粘接剂或者紧固件，拆装过程不会对零件造成不可逆损伤，既可以作为拼装益智玩具锻炼使用者的空间构型认知能力，也可以作为创意装饰件放置在桌面、展柜中，彩色分块的设计也能提升视觉辨识度，方便拼装过程中快速区分不同位置的零件。

　　设计过程中首先确定了球体的整体尺寸边界，100mm的直径既保证了拼装完成后有足够的展示体量，也不会因为尺寸过大导致单块零件的切割耗材浪费，适配常规小幅面激光切割机的加工幅面，单张标准尺寸的亚克力板即可排布所有零件，提升板材利用率。结构拆分时遵循了两个核心原则，一是所有零件的切割轮廓均为二维平面图形，不存在三维曲面结构，保证激光切割可以一次加工成型，不需要后续的二次铣削或者热弯处理；二是每一块拼接件的卡扣位置都做了公差匹配设计，针对3mm亚克力板的实际厚度公差，卡扣槽的宽度预留了0.1mm的装配间隙，既不会因为间隙过大导致拼装后结构松散，也不会因为间隙过小出现装配卡滞甚至零件掰裂的问题。

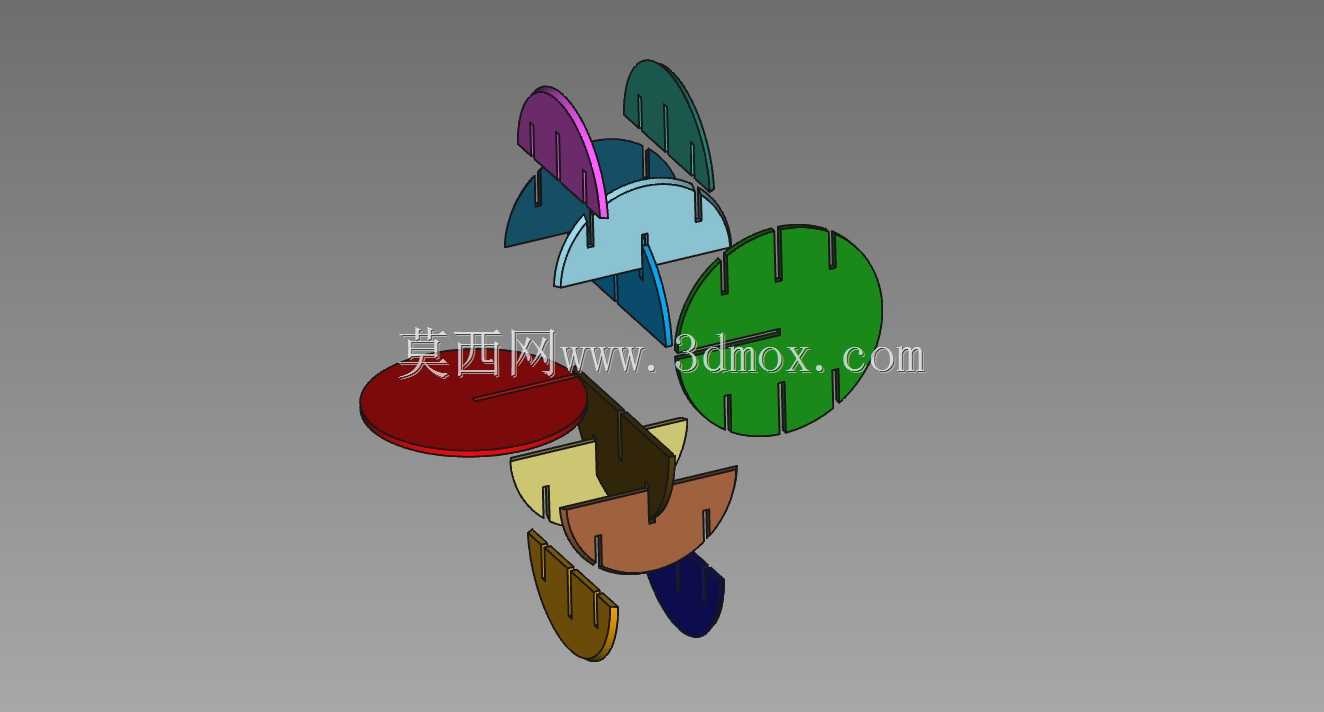

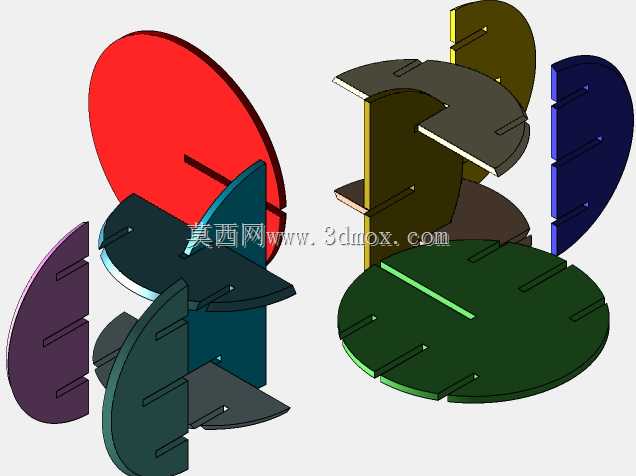

　　拆分后的零件沿着球体的经纬方向交错排布，不同颜色的分块对应不同的装配层级，拼装时可以按照颜色区分装配顺序，降低拼装的难度。每一块弧形拼接件的弧度都经过参数化计算，保证所有零件装配完成后外轮廓可以贴合直径100mm的理想球面，不会出现局部凸起或者凹陷的问题。考虑到亚克力材料的脆性，所有零件的转角位置都做了R1的圆角处理，避免激光切割后尖角位置产生应力集中，在拼装受力时出现崩边断裂的情况。

　　实际应用中，这款结构除了作为文创产品和教具使用，也可以作为结构设计教学的典型案例，用来演示二维板材拼接三维曲面结构的设计思路，帮助初学者理解参数化建模中曲面拆分、公差配合、工艺适配的核心逻辑。在加工端，因为所有零件都是平面轮廓，除了亚克力板，也可以根据使用场景更换为椴木板、瓦楞纸板等不同厚度的板材，只需要对应调整卡扣槽的宽度尺寸即可适配，不需要改动整体的结构拆分逻辑。装配完成的球体整体结构稳定，正常拿取、挪动不会出现散件的问题，如果需要长期固定展示，也可以在卡扣位置涂抹少量粘接剂，进一步提升结构的连接强度。

　　设计阶段还考虑了零件的排版优化，所有拼接件的轮廓都做了共边切割处理，相邻零件的共用边只需要一次切割即可成型，既减少了激光头的空行程，提升切割效率，也能降低板材的损耗，相比无排版优化的切割方案，板材利用率可以提升15%以上。针对不同的使用场景，还可以在零件表面增加激光雕刻的图案或者标识，不需要额外改动结构，即可实现定制化的外观效果，比如作为活动伴手礼时雕刻活动标识，作为教学用具时刻印装配编号，拓展结构的适用场景。
