台式光学显微镜结构三维建模作品

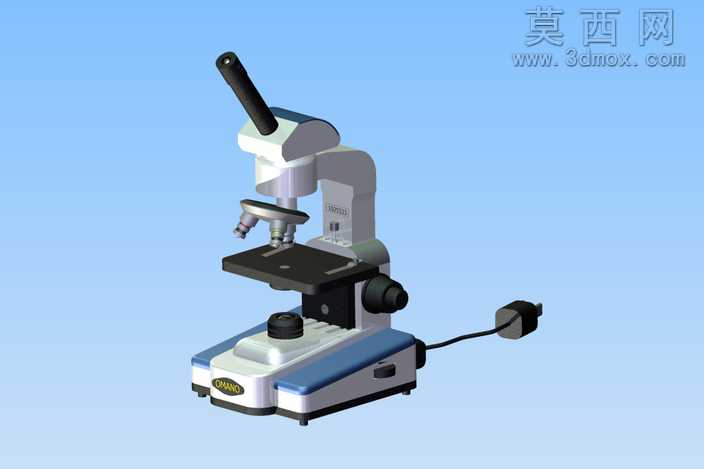

本作品为台式光学显微镜的三维建模成果，建模过程严格遵循真实光学显微镜的结构比例与功能逻辑开展。建模初期先梳理常规教学用光学显微镜的核心组成模块，将整体结构拆分为镜座、镜臂、镜筒、物镜转换器、载物台、调焦机构、照明组件七大核心部分，逐一拆解各部件的连接关系与运动逻辑，确保建模完成后各活动部件的运动路径符合真实产品的使用规则。建模阶段采用参数化建模方式，对镜座的防滑底脚、配重结构做了精准的曲面还原，镜臂部分按照人体工学握持弧度做了平滑过渡处理，避免生硬棱角破坏产品的真实质感；镜筒部分严格还原光学通道的同轴度要求，物镜转换器的卡位结构、多物镜安装位的角度分布均与实物保持一致，载物台的玻片夹持结构、通光孔位置、移动滑轨的限位结构都做了精细化建模，甚至还原了夹持弹片的薄厚特征与弹性形变预留空间。调焦机构部分分别还原了粗调焦旋钮与微调焦旋钮的层级结构，粗调旋钮的防滑纹理、微调旋钮的刻度标识都通过纹理映射做了清晰呈现，照明组件部分包含外接电源线、电源插头、镜座内置光源室、聚光镜调节结构，电源线的自然弯折弧度通过样条曲线控制，还原了线缆自然垂落的真实状态。材质渲染阶段针对不同部件做了差异化材质调配：镜身主体的工程塑料部件采用半哑光磨砂材质，添加细微的颗粒质感还原注塑外壳的真实触感；金属结构部件如物镜外壳、载物台金属压片、紧固螺丝等采用略带拉丝质感的金属材质，调整反射参数避免过度反光造成的失真；光学镜片部分采用高透玻璃材质，添加轻微的折射与反射效果，还原光学元件的通透质感；电源线部分采用哑光橡胶材质，插头的金属插片做了金属氧化质感的细微处理，提升整体真实感。整体建模过程中对各部件的装配间隙做了合理控制，既保证各活动部件不存在结构干涉，也避免间隙过大影响模型的精致度，最终呈现的模型完整还原了台式光学显微镜的外观特征与结构逻辑，可用于教学演示、产品展示、虚拟实验场景搭建等多种用途。
