螺旋输送机适配不同规格输送螺钉三维设计

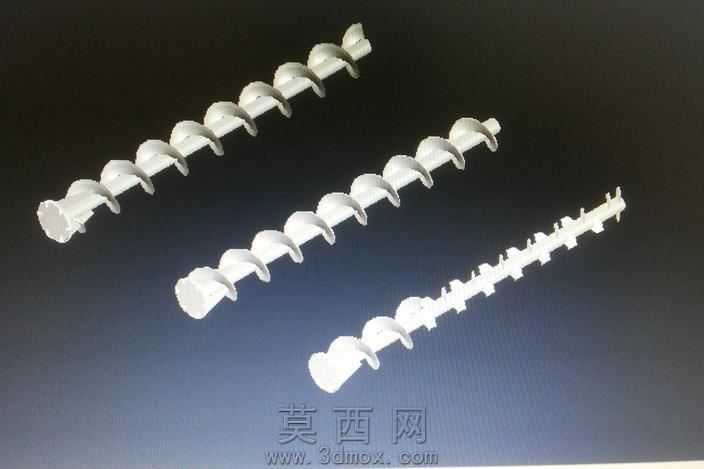

本套三维模型针对螺旋输送机的物料输送工况需求，设计了三款不同结构参数的输送螺钉，建模过程严格遵循机械设计规范，以保证零件的工程实用性。建模阶段首先梳理输送螺钉的核心功能逻辑：这类螺钉并非传统紧固件，而是依靠连续螺旋叶片的旋转推动物料沿轴向移动，因此建模时优先确定螺旋叶片的导程、螺距、叶片外径、中心轴径的核心参数，针对不同输送物料的特性，分别设计了大导程宽叶片、中等导程标准叶片、小导程窄叶片三款差异化结构，适配散状颗粒、粉状、小块状等不同性状物料的输送需求。建模过程采用参数化设计方式，先绘制中心轴的回转基体，通过螺旋线扫描生成连续叶片结构，对叶片与中心轴的衔接位置做圆角过渡处理，避免应力集中导致的结构失效，同时对螺钉的端部连接结构做标准化设计，保证其可与输送机的驱动轴、轴承座实现精准装配。材质渲染阶段根据零件实际应用场景，赋予三款螺钉工程塑料与耐磨金属两类材质效果，其中两款大尺寸螺钉采用白色耐磨尼龙材质，模拟轻量化、低摩擦系数的非金属输送构件特性，表面做哑光磨砂质感处理，还原工程塑料注塑成型后的表面状态；小尺寸窄叶片螺钉采用亮面不锈钢材质，添加轻微的金属反光与边缘倒角高光，体现金属构件的耐磨、高强度特性。结构设计上充分考虑实际装配与运行需求：每款螺钉的端部都设计了统一规格的连接轴头与定位卡槽，可快速适配同型号螺旋输送机的驱动端，无需额外加工转接件；螺旋叶片的厚度根据输送物料的磨琢性做差异化设置，大导程款叶片厚度更大，可承受高磨琢性物料的长期磨损，小导程款叶片厚度较薄，降低转动惯量提升输送效率；叶片与中心轴的衔接处做了加厚处理，避免长期运行后叶片与轴体开焊、断裂的问题。设计过程中反复校验螺旋升角参数，保证三款螺钉在额定转速下都能实现稳定的物料推移效果，不会出现物料回滑、卡滞的问题，同时对叶片的外缘做了微小的倒角处理，避免安装过程中划伤输送机筒体内壁，也减少运行过程中叶片与筒壁的摩擦阻力。整套模型的结构细节完整，所有尺寸参数都符合输送机械的设计规范，既可以用于螺旋输送机的整机装配模拟，也可作为非标输送螺钉设计的参考模板，帮助设计人员快速调整参数生成适配不同工况的输送螺钉结构，缩短非标零部件的设计周期。
