三叶指尖陀螺反向结构设计方案

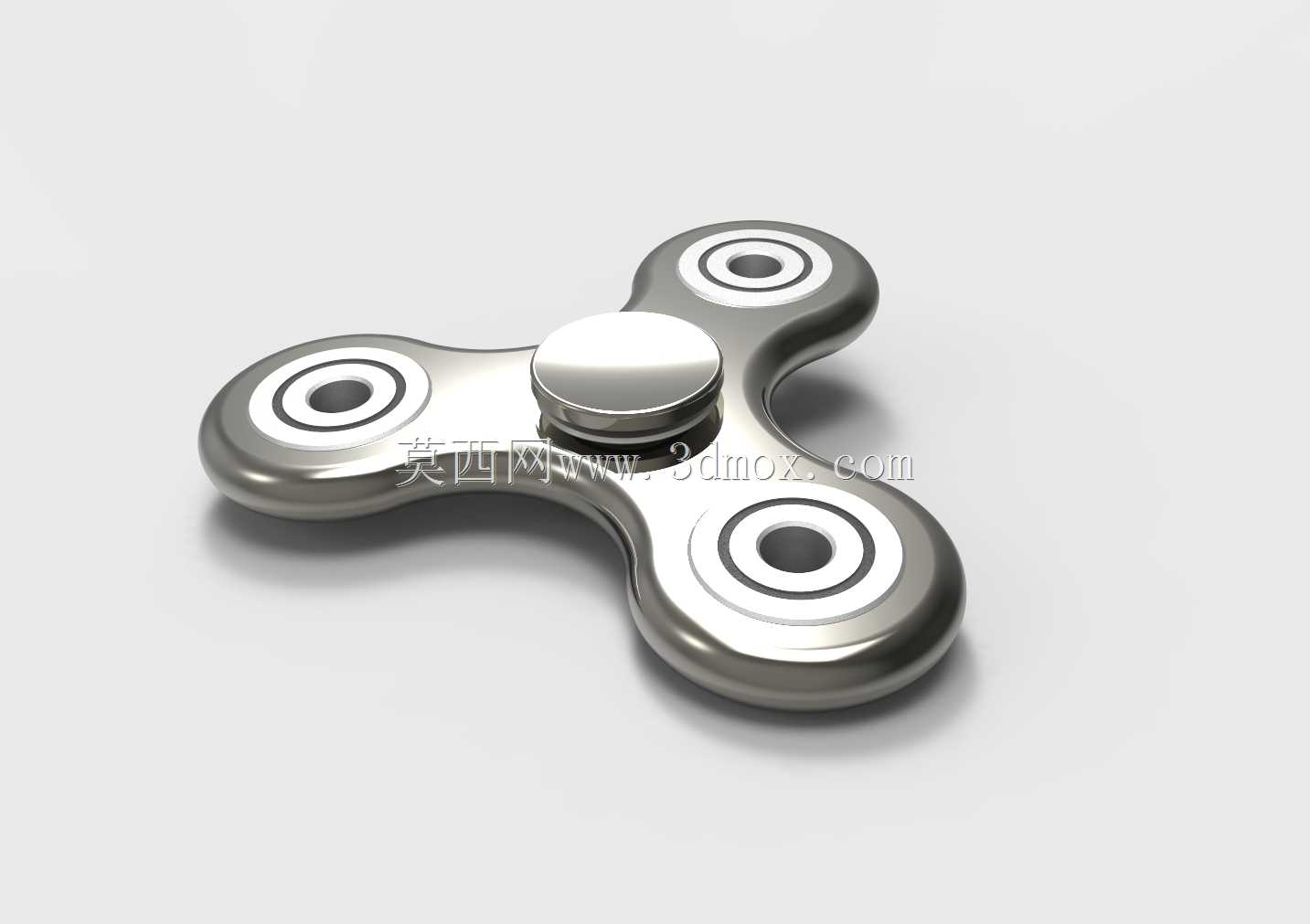

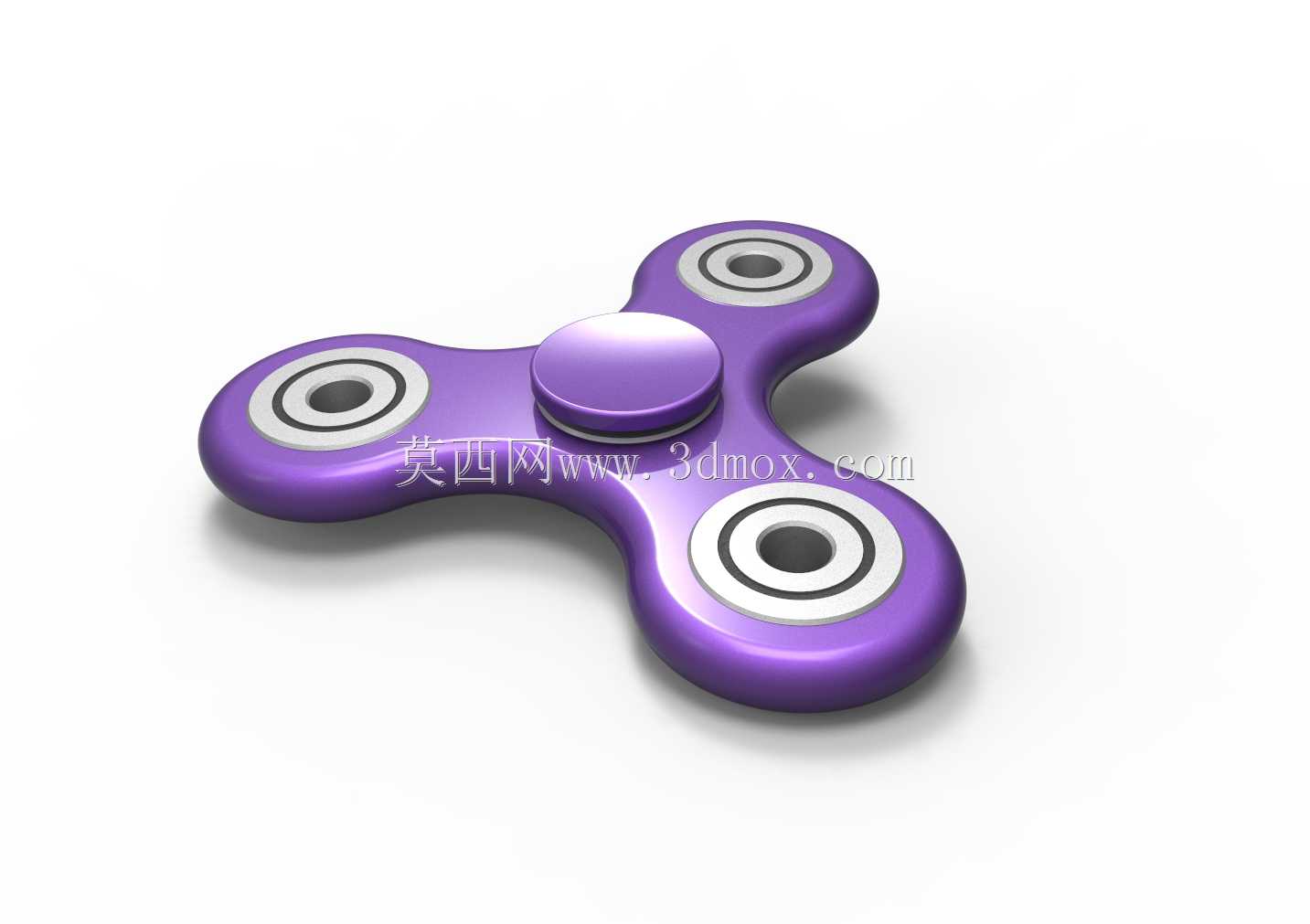

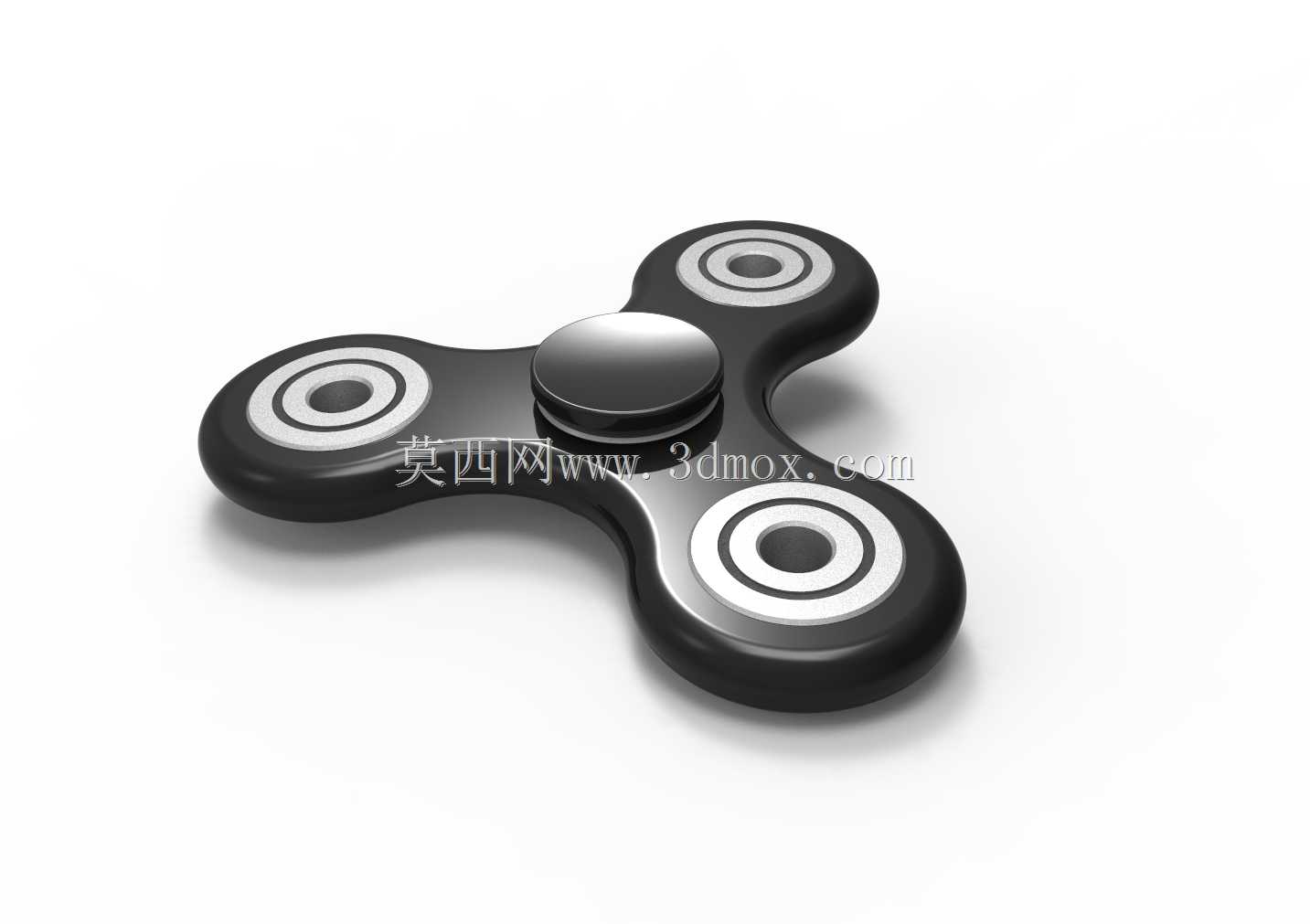

　　这款三叶式指尖旋转把玩件的结构设计，核心围绕单手操作的动平衡精度展开，三个叶瓣沿中心轴承座呈120度均匀分布，每个叶瓣末端设置同心环形配重槽，槽内嵌入高密度配重块，通过调整配重块的厚度与径向位置，将整体旋转时的偏心量控制在0.02mm以内，避免高速旋转时出现震手、抖动的问题。中心按压部位采用上下分体式凹面盖帽设计，盖帽表面做圆弧过渡处理，与指腹接触的边缘做R0.8mm的圆角抛光，既保证长时间按压不会产生硌手感，又能通过盖帽与中心轴承内圈的过盈配合，实现轴承的轴向定位，不需要额外添加粘接剂或者卡簧，装配时直接压入即可完成固定，后期更换轴承也只需要将两侧盖帽顶出就能完成拆解，维护便捷性较好。

　　从实际使用场景来看，这类旋转件主要用于日常零散时间的手部注意力释放，不管是伏案工作间隙的短暂放松，还是通勤过程中的手持把玩，都不需要额外的操作空间，单手持握用食指和拇指分别按住上下中心盖帽，另一只手拨动任意叶瓣就能实现持续旋转。设计时特意将每个叶瓣的外轮廓做了流线型圆弧收边，整个外表面没有尖锐棱角，即使旋转过程中误触衣物或者皮肤，也不会产生勾挂或者划伤，叶瓣的厚度控制在8mm，整体外圆旋转直径72mm，这个尺寸刚好适配大多数成年人的手掌大小，放在口袋里不会产生明显的异物感，重量控制在62g左右，既保证旋转时有足够的转动惯量维持长时间转动，又不会因为过重导致长时间持握产生手部疲劳。

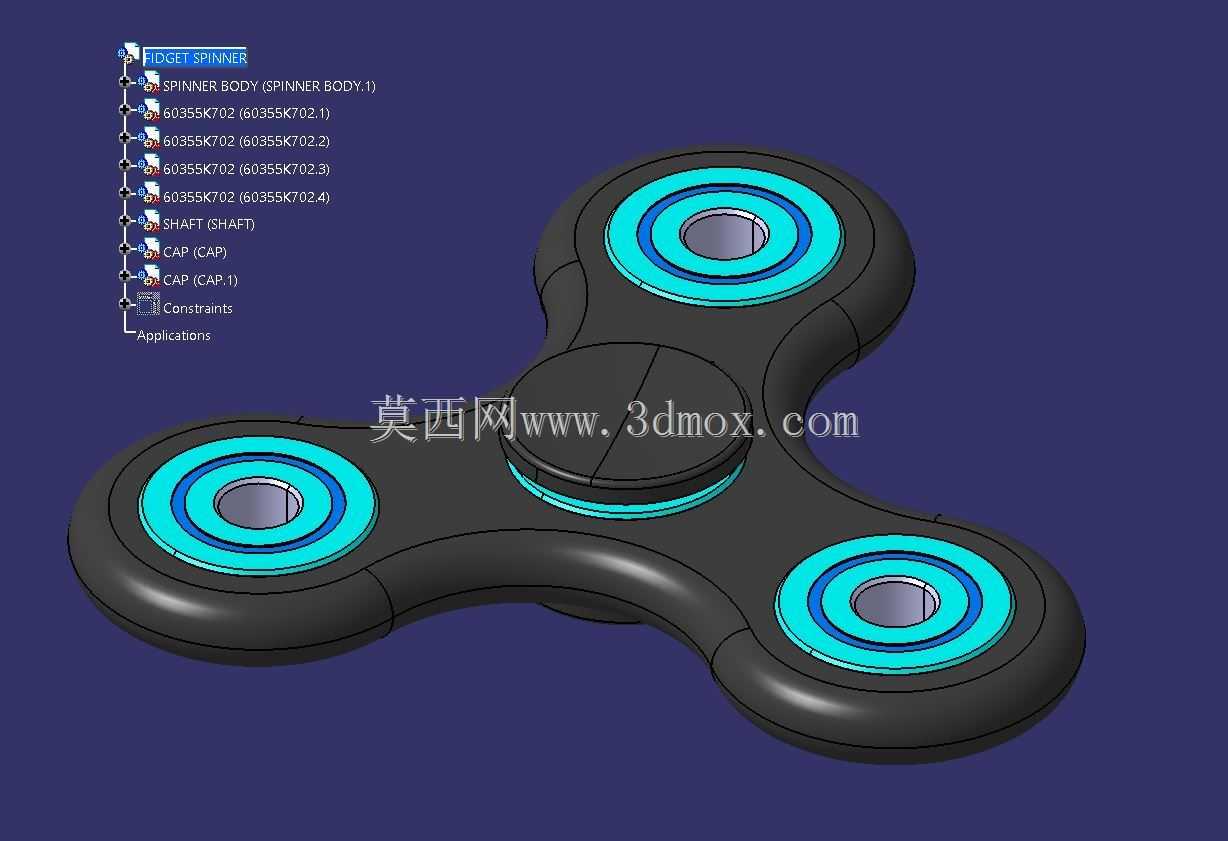

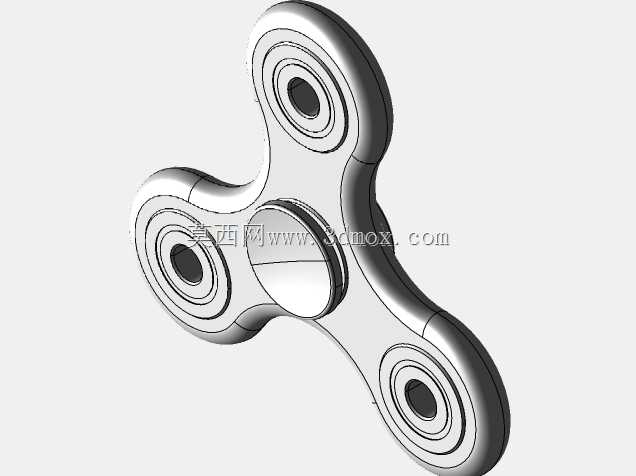

　　结构设计过程中，反向测绘的核心难点在于中心轴承的配合公差选择，轴承外圈与主体叶瓣的中心孔采用H7/k6的过渡配合，既保证轴承外圈不会在旋转过程中跟转，又不会因为过盈量太大导致轴承外圈变形，影响内部滚珠的转动顺畅度。三个叶瓣的内部做了等厚度的减重槽设计，在不影响整体结构强度的前提下，将非配重区域的壁厚控制在1.5mm，尽可能降低非必要位置的重量，让整体质量集中在叶瓣最外端，最大化转动惯量的同时减少材料消耗。叶瓣表面的环形装饰槽除了视觉层次的作用，实际也能起到拨动时的防滑定位效果，手指拨动时刚好可以卡在环形槽的位置，不会因为表面过于光滑出现打滑，减少拨动力的损耗。

　　安装边界方面，中心轴承选用标准608微型深沟球轴承，轴承内孔直径8mm，外径22mm，厚度7mm，所有配合尺寸都按照标准轴承的安装尺寸设计，不需要定制特殊规格的轴承，后期替换配件的通用性极强。两侧盖帽的压入深度控制在1.2mm，压入后盖帽外表面与主体叶瓣表面的高度差控制在0.1mm以内，既不会突出太多影响握持手感，也不会凹陷太深导致指腹接触不到按压位置。叶瓣末端的配重块采用过盈嵌装的方式固定，配重块外圆与叶瓣安装槽的配合公差带选择H7/p6，压入后不需要额外固定就能保证高速旋转时配重块不会飞出，同时配重块的外表面与叶瓣外表面做齐平处理，旋转时不会产生风阻异响，也避免突出的配重块剐蹭周边物体。

　　从结构强度验证角度，主体材质选用锌合金压铸成型，叶瓣与中心轴承座的连接位置做了2mm的过渡圆角，减少应力集中，即使从1.2m高度自由跌落到水泥地面，连接位置也不会出现断裂或者变形。配重块选用不锈钢材质，密度高且不易氧化生锈，长期把玩接触手汗也不会出现锈蚀掉渣的问题，表面做抛光处理后与锌合金主体的哑光表面形成质感对比，视觉层次更丰富。整体装配完成后，初始拨动的旋转时长可以稳定在3分钟以上，转动过程中没有明显的轴向窜动和径向晃动，静音效果较好，在安静的办公环境下使用也不会产生干扰他人的噪音。
