层叠式针阵插接结构创意摆件

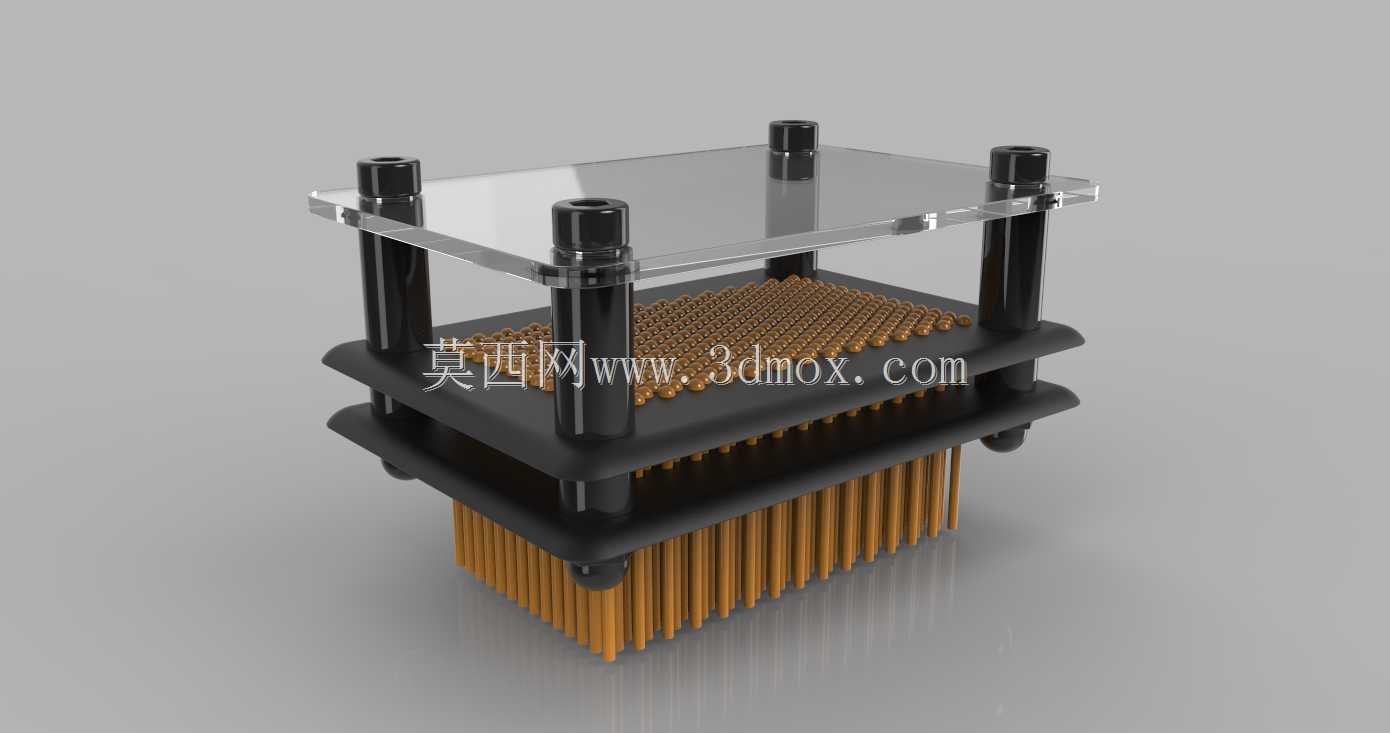

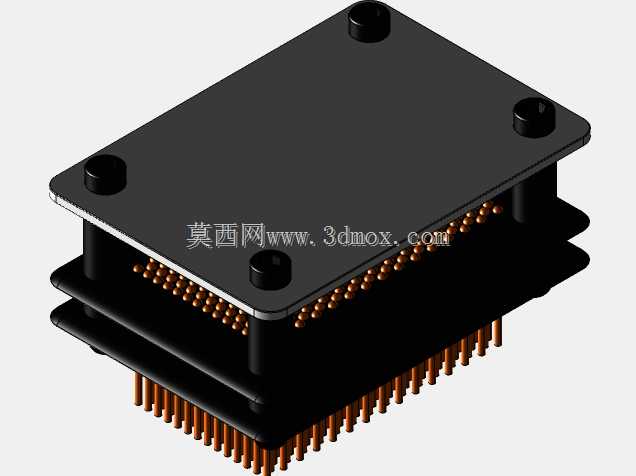

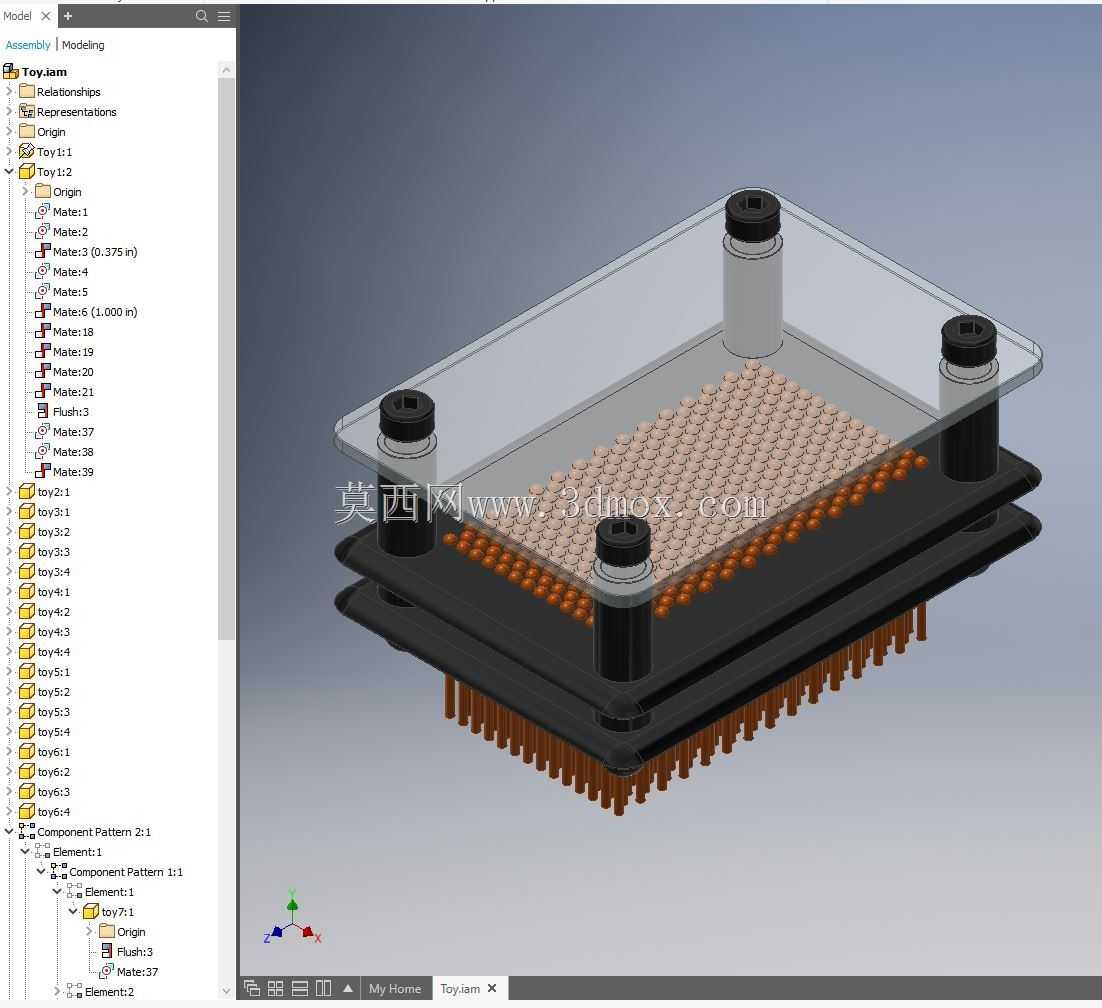

　　该结构采用三层堆叠式装配逻辑，底层为密集排布的圆柱形针阵组件，针体采用等径圆柱设计，单根针体的同轴度公差控制在0.02mm范围内，针阵整体采用矩阵式排布，横向与纵向的针间距保持一致，保证插接过程中受力均匀，不会出现单根针体卡滞的情况。中间层为黑色承托板结构，板体上预留与底层针阵一一对应的导向通孔，孔壁做了0.1mm的倒角处理，既可以引导针体顺利穿过，又能在装配完成后限制针体的径向窜动，承托板的边缘做了圆角过渡，避免锐边划伤装配人员。顶层为透明盖板，采用高透光材质制作，盖板四角预留支撑柱安装孔，四根黑色支撑柱贯穿三层板体，实现整体结构的锁紧固定，支撑柱与各层板的安装孔采用间隙配合，装配后整体结构的晃动量控制在0.05mm以内，既保证结构稳定性，又具备一定的拆装便利性。

　　从应用场景来看，这类针阵插接结构最初的设计逻辑来源于通讯领域的高密度连接器测试工装，通过针阵的弹性接触实现多引脚电子元件的快速导通测试，而该创意结构将工业测试场景的结构逻辑进行了简化与艺术化处理，去掉了针体内部的弹性结构，将针体与承托板的配合调整为可活动的滑动配合，既保留了针阵结构的排布美感，又增加了结构的互动趣味性。在实际使用中，使用者可以通过按压底层针阵的不同位置，让针体在中层承托板的导向下上下滑动，在顶层透明盖板下方形成不同的凹凸造型，具备类似针画玩具的互动功能，同时规整的层叠装配结构也可以作为桌面工艺摆件，适配工业风、科技感的桌面布置场景。

　　设计过程中，首先确定了整体的长宽高比例，整体外轮廓采用正方形设计，三层板体的外形尺寸保持一致，支撑柱的安装位置距离板体边缘的距离相等，保证整体结构的对称性。针阵的排布密度经过多轮调整，针体直径与针间距的比例控制在1:1.2，既保证针阵的视觉密集感，又不会因为间距过小导致装配过程中针体互相干涉。透明盖板的厚度经过优化，在保证结构强度的前提下尽可能减薄，减少对针阵造型展示的遮挡，支撑柱的高度根据三层板体的厚度以及针体的可活动行程确定，保证针体滑动到最高位置时不会顶到顶层盖板，滑动到最低位置时针体顶端不会低于中层承托板的上表面。

　　安装边界方面，该结构整体为独立装配体，不需要额外的外部安装固定结构，直接放置在水平平面上即可稳定使用，底部的针阵端面做了平切处理，保证放置时的平面度，整体重心落在底层针阵的中心区域，放置后的倾斜角度不超过0.5度，不会出现侧翻风险。各部件之间的装配不需要额外的紧固件，依靠支撑柱与安装孔的摩擦力即可实现整体固定，拆装时只需要将支撑柱抽出即可完成各层部件的分离，便于日常清理与维护。结构的所有外露棱边都做了R0.3以上的圆角处理，没有尖锐的毛刺与棱角，日常互动使用时不会划伤手部，针体的端面同样做了圆弧过渡，按压时不会产生明显的刺痛感。

　　从结构功能特性来看，该结构同时具备静态展示与动态互动两种属性，静态放置时，规整的层叠结构、透明盖板与黑色承托板的材质对比、金色针阵的色彩搭配，具备不错的视觉装饰效果；动态互动时，可滑动的针阵结构可以通过按压形成不同的立体造型，具备一定的解压属性，同时针体在导向孔内的滑动过程顺滑，没有明显的卡顿感，反复滑动上千次也不会出现针体弯曲或者孔壁磨损的情况，具备不错的耐用性。这类将工业领域成熟结构进行创意转化的设计，既可以让非行业人群直观感受到精密装配结构的美感，也可以作为机械结构科普的小型展示件，帮助初学者理解矩阵排布、导向装配、层叠锁紧等基础机械结构设计逻辑。
