TSSOP28薄型表面贴装芯片封装三维模型

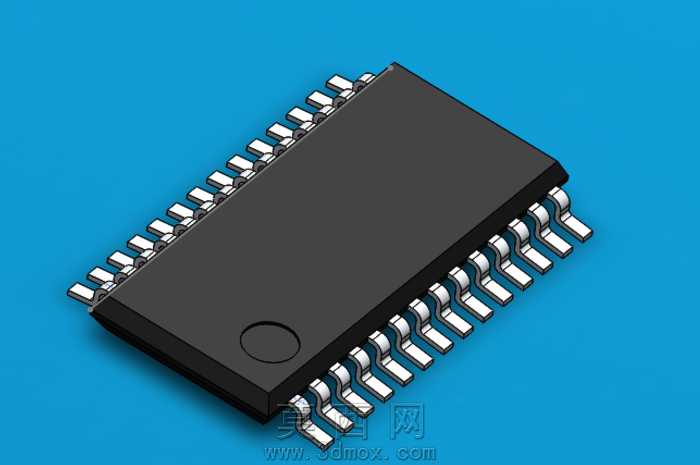

本作品为TSSOP28薄收缩小外形封装的三维建模作品，建模过程严格参照NXP PCA9685官方公开的芯片封装数据表参数完成，全程在三维建模环境中进行精准的尺寸管控，确保每一处结构都符合行业通用的TSSOP28封装规范。建模初期首先梳理封装的核心尺寸参数，明确4.4毫米的标准车身宽度、28个引脚的排布间距、引脚的弯折弧度与伸出长度，同时精准定位封装本体左上角的圆形定位标记位置，该标记是电子生产贴片过程中用于确认芯片安装方向的关键结构，建模时对其凹陷深度、直径尺寸都做了1:1的还原。建模流程采用自底向上的设计思路，首先创建封装的黑色塑封本体，本体的边角做了符合工业生产实际的微小倒角处理，还原真实塑封工艺形成的边缘质感，避免直角结构带来的失真问题；随后进行两侧引脚的建模，每一个引脚都采用分步建模的方式，先绘制引脚的截面轮廓，通过拉伸、弯折操作还原鸥翼型引脚的标准形态，引脚与塑封本体连接的根部位置、引脚末端的焊盘接触段都做了精准的尺寸匹配，28个引脚沿本体两侧等距排布，相邻引脚的间距严格遵循TSSOP封装的标准节距，确保模型可直接用于PCB布局的干涉验证、贴片工艺的仿真模拟场景。材质与渲染阶段，针对塑封本体采用哑光黑色的工程塑料材质，调整材质的粗糙度参数还原环氧塑封料的半哑光质感，避免过度反光带来的不真实感；引脚部分采用镀锡金属材质，调整金属的反射率与细微粗糙度，还原真实芯片引脚经过镀锡处理后的柔和金属光泽，不会出现镜面反射的失真效果。渲染时采用纯净蓝色背景突出模型主体，通过三点布光的方式均匀照亮模型的各个结构面，既清晰展现塑封本体的轮廓与定位标记，也完整呈现两侧引脚的弯折形态与排布规律，让观看者可以直观了解TSSOP28封装的整体外形与结构细节。整个模型的结构设计完全贴合实际电子元器件的生产标准，没有添加多余的装饰性结构，所有尺寸都经过反复核对，可用于电子类产品的结构设计演示、SMT贴片工艺教学、PCB封装库的三维匹配参考等场景，能够帮助设计人员直观确认该封装的空间占用情况，提前排查贴片生产过程中可能出现的结构干涉问题。
