螺旋盘卷形态电缆三维结构设计作品

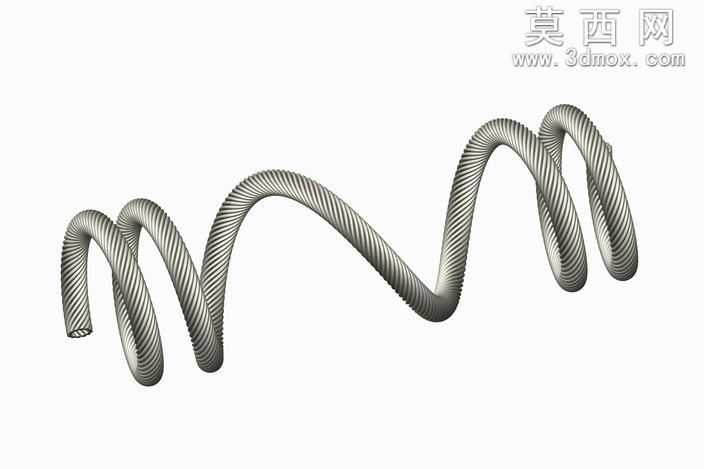

本作品为螺旋盘卷形态的电缆三维建模设计，建模过程依托三维参数化设计软件完成，整体以还原电缆自然盘卷的柔性形态为核心设计目标。建模初期首先梳理电缆的结构逻辑，电缆外层为带螺旋绞合纹理的绝缘护套，内部为多股绞合的导电线芯，建模时先绘制连续的空间螺旋扫掠路径，路径采用多段平滑过渡的圆弧曲线拼接，模拟电缆盘卷时自然形成的波浪形弯曲形态，避免生硬折角破坏柔性线缆的真实质感。扫掠截面采用圆形轮廓，同时在截面层级添加细微的螺旋纹理特征，还原电缆外护套生产过程中形成的绞合纹路，通过扫掠特征生成电缆主体模型后，对模型的首尾端面做封边处理，模拟电缆截断后的平整截面效果。材质渲染阶段，为电缆外护套赋予哑光深灰色橡塑材质，调整材质的粗糙度参数至0.7左右，还原橡塑绝缘层的半哑光质感，同时为表面的螺旋纹理添加细微的凹凸贴图，增强纹理的立体表现，避免模型表面过于光滑失真。结构设计上重点把控螺旋段的节距与弯曲半径，每一段螺旋的节距保持均匀一致，弯曲半径符合柔性电缆的最小弯曲半径规范，确保模型形态既具备视觉上的舒展美感，也符合实际电缆产品的结构特性。设计思路围绕“还原真实盘卷电缆形态”展开，没有添加多余的装饰性结构，所有特征均服务于电缆本身的结构表现，通过对空间曲线的精准控制，让模型呈现出自然下垂盘卷的松弛状态，既可以作为线缆类产品设计的参考模型，也可用于机电设备装配场景中线缆部分的配套素材，模型整体曲面过渡顺滑，没有破面、重叠面等建模问题，可直接用于后续的装配、渲染等工作环节。
