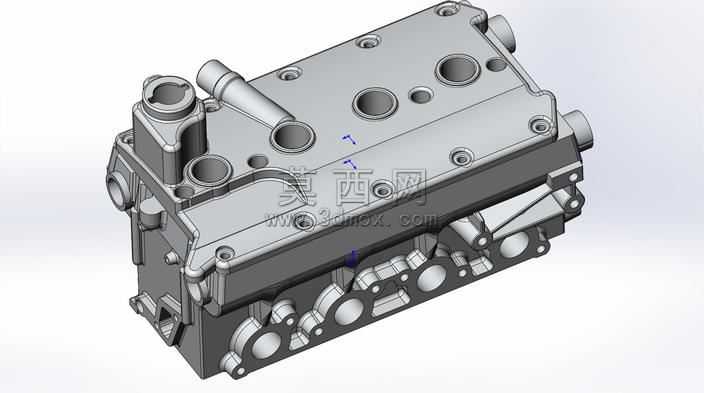

十六气门内燃机缸头结构三维设计

本作品为十六气门内燃机缸头的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计公差规范与内燃机零部件的实际装配逻辑。建模初期先梳理缸头的功能定位，作为内燃机配气机构与燃烧室的核心承载部件，缸头需要集成进排气道、冷却水道、润滑油道、气门安装位、喷油器/火花塞安装座等多重功能结构，因此建模时先以基准面搭建整体布局骨架，确定缸头的总长、总宽、总高以及与缸体配合的结合面基准，保证结合面的平面度公差控制在0.05毫米范围内，满足实际密封装配的要求。主体结构建模采用实体拉伸与切除结合的方式，先构建缸头的主体基体，再逐一加工出各个气门导管安装孔、气门座圈沉孔、凸轮轴轴承安装位、进出水接口、进气歧管连接法兰面等结构，对于水道与油道的内部复杂流道，采用扫描放样的方式生成，保证流道的过渡圆滑无锐角，减少流体流动阻力。细节结构处理上，对各个螺栓连接凸台做了加强筋布局设计，保证缸头在承受燃烧室高温高压冲击时的结构强度，同时对各个安装孔的倒角、密封槽、定位销孔都做了精准还原，每个特征的尺寸都参考通用内燃机缸头的设计规范设定，避免出现结构干涉问题。材质与渲染环节，将缸头主体赋予铸铝合金材质，还原量产缸头的金属哑光质感，对加工后的结合面、安装孔内壁赋予金属切削后的亮面质感，接口部位的金属管路赋予不锈钢材质，通过光影调整突出缸头的结构层次，清晰展示各个功能区域的分布。整个模型的结构完全按照实际内燃机缸头的工作逻辑设计，既可以作为内燃机原理教学的演示模型，也可以作为动力机械设计的参考素材，帮助设计者理解多气门缸头的布局逻辑与结构设计要点，模型的各个特征参数均可编辑调整，能够适配不同排量内燃机的改型设计需求。
