涡轮增压器用涡扇叶轮结构三维设计

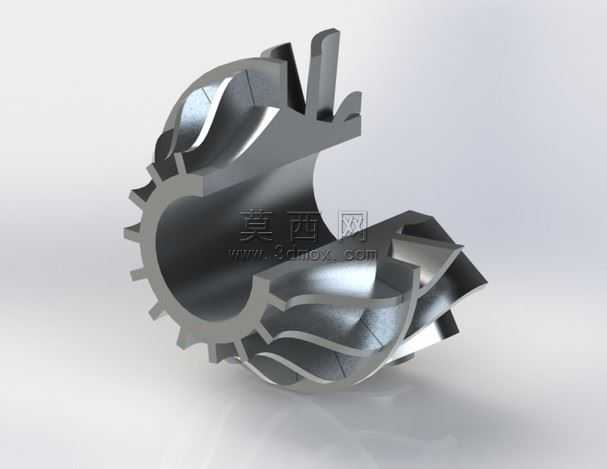

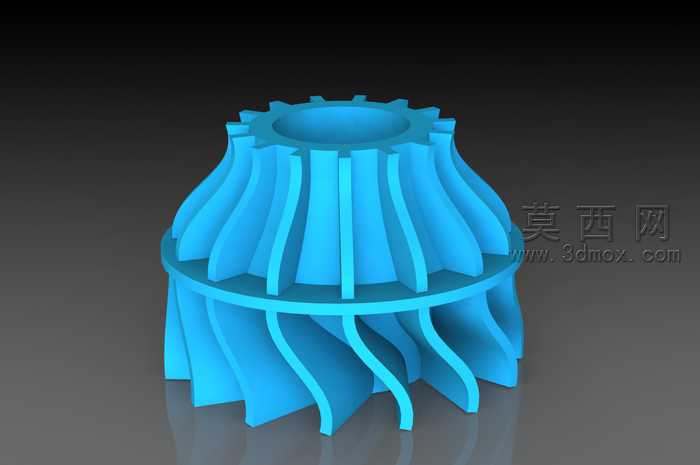

本作品为涡轮增压器配套使用的涡扇叶轮三维建模成果，建模阶段以动力流体部件的实际工况需求为核心设计逻辑，首先梳理涡扇叶轮的核心功能逻辑：作为涡轮增压器内承接废气动能、驱动进气压缩的核心旋转部件，其结构精度直接决定动力转换效率与运行稳定性。建模过程中首先完成基准轴与中心轮毂的参数化搭建，精准还原轮毂外侧的定位齿结构，该结构用于实现叶轮与转轴的周向固定，避免高速旋转下出现打滑位移，齿形的齿距、齿高参数均匹配通用涡轮增压器的装配公差要求，保证后续装配环节的适配性。叶片部分采用曲面扫掠结合参数化放样的建模方式完成，每一片叶片的曲面弧度、前缘后掠角度、叶根过渡圆角都经过反复调整，还原真实涡扇叶片的流体力学造型，叶片从轮毂处向外缘平滑延伸，叶型厚度从根部到前缘逐步递减，既保证高速旋转下的结构强度，又能降低流体通过时的阻力损失，叶片与轮毂的衔接位置做了平滑圆角过渡处理，避免应力集中导致的高速运转疲劳断裂问题。建模完成后对整体结构做了干涉检查与壁厚验证，确认所有曲面连续无破面，实体结构无重叠错位，可直接用于后续的仿真分析、3D打印验证或数控加工编程。渲染阶段采用金属不锈钢材质，调整材质的反射粗糙度与金属度参数，还原金属机加工后的哑光金属质感，搭配柔和的影棚布光，突出叶片曲面的流畅弧度与轮毂齿形的精密结构，通过光影层次清晰展现叶轮流道的空间走向，让观看者可以直观理解涡扇叶轮的结构组成与空间形态。整个设计过程严格遵循动力机械零部件的设计规范，兼顾结构合理性、装配适配性与流体性能需求，完整还原了涡轮增压器涡扇叶轮的精密结构特征。
