卷装铝箔卷材三维结构设计

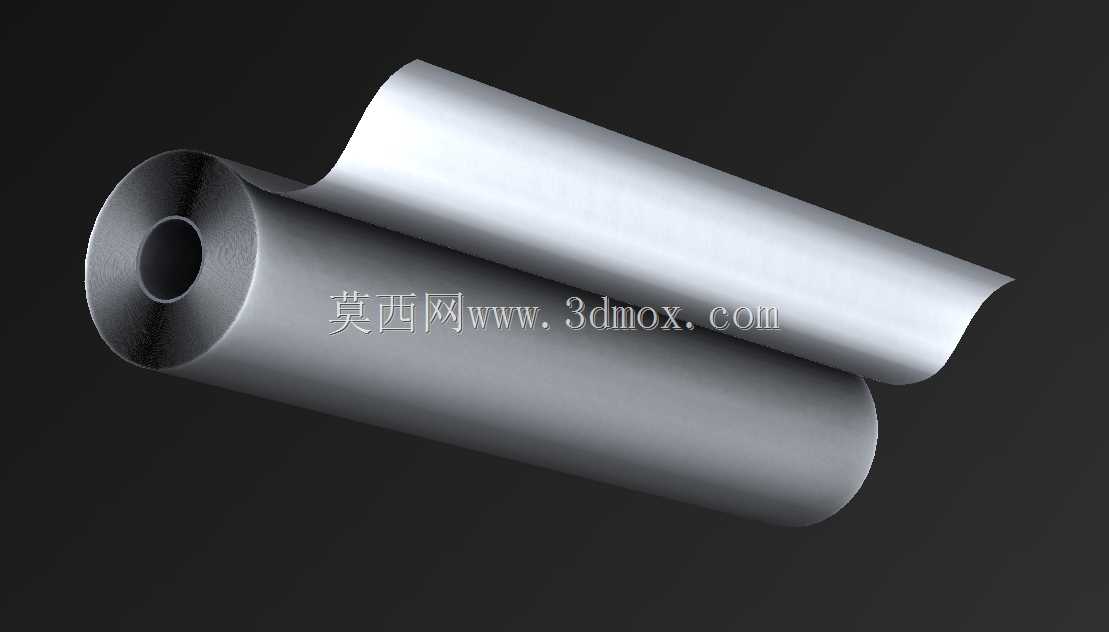

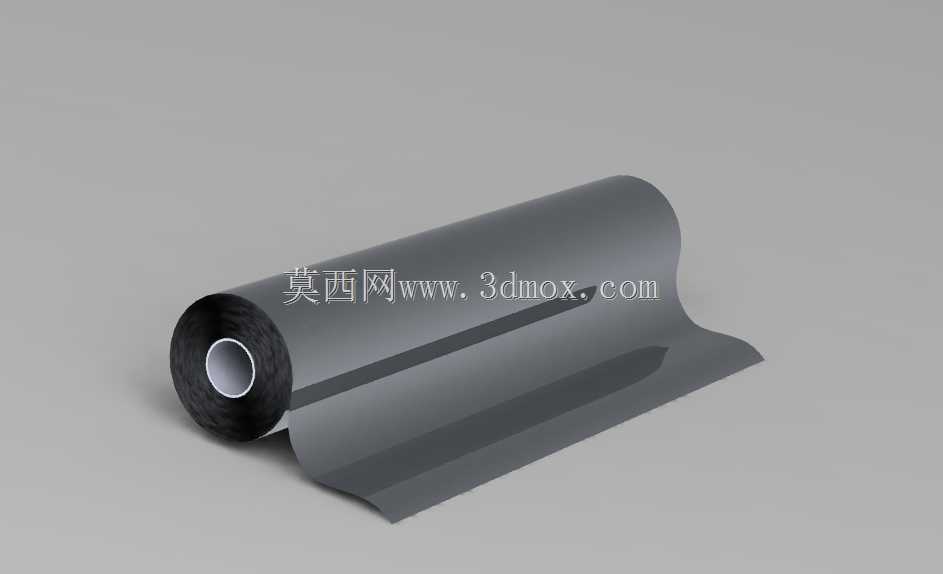

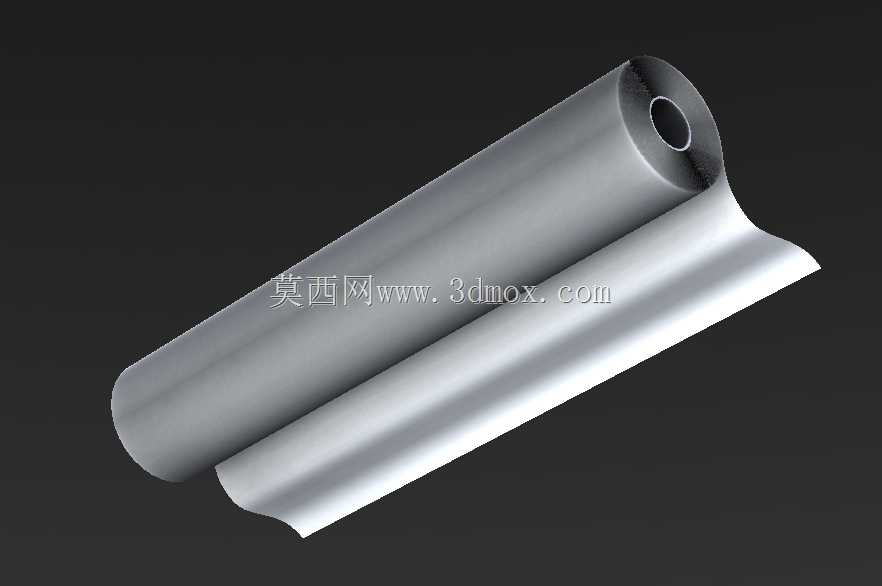

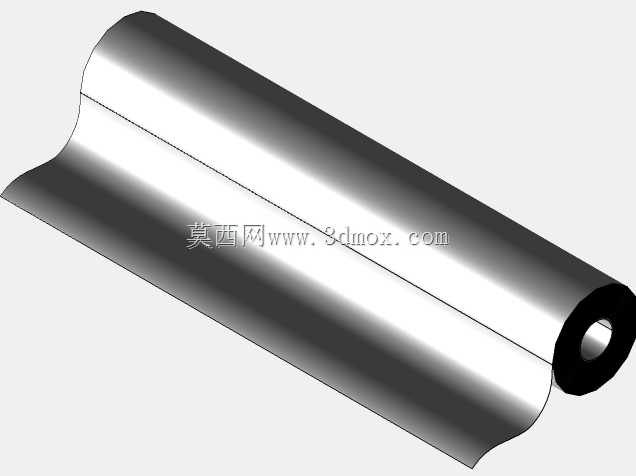

　　日常接触到的卷装铝箔，核心结构由卷芯与缠绕的铝箔带材两部分组成，建模时首先要明确卷芯的尺寸边界，常规民用及工业通用款的卷芯采用中空纸筒或薄壁铝管结构，内径匹配常见的包装机、覆膜设备的装料轴径，避免出现装夹干涉的问题，卷芯的壁厚控制在合理范围，既要保证缠绕铝箔后不会发生径向形变，也要避免壁厚过大造成不必要的材料浪费。缠绕完成的铝箔卷材整体外径根据带材长度、厚度不同存在差异，建模时需要按照实际缠绕层数计算外径尺寸，层与层之间的贴合间隙控制在极小范围，还原真实卷料的紧实缠绕状态，避免出现层间空隙过大导致的外形失真。

　　从应用场景来看，这类铝箔卷材的覆盖范围极广，食品包装领域会用它做食材的密封包裹、烘烤衬垫，工业生产中会用在电子元器件的屏蔽包裹、管道的保温隔热层复合、设备的临时防护遮盖，不同场景下的铝箔厚度存在明显区别，建模时可以通过调整带材的厚度参数适配不同使用需求，同时要保证带材拉出部分的自然弧度，还原铝箔作为薄型金属材料的柔性形态，避免出现生硬的折角或者不符合材料特性的形变。

　　设计这类卷装结构时，首先要考虑的是放卷的顺畅性，卷芯的同轴度需要严格控制，建模时要保证卷芯的中心轴线与铝箔缠绕的中心轴线完全重合，避免放卷过程中出现偏摆、带材跑偏的问题。铝箔带材的侧边要保证齐平，缠绕完成后卷材的两个端面平整度误差控制在极小范围，这一点在建模时通过对齐每一层带材的侧边基准面实现，还原实际生产中卷料的齐边要求，避免出现带材错位导致的放卷卡滞。

　　很多人在建模这类薄型卷料时容易忽略带材的边缘细节，实际生产中铝箔分切后的边缘会存在极细微的圆角，不会出现绝对锋利的直角，建模时对边缘做微小的倒角处理，既能还原真实的材料状态，也能避免后续做渲染或者工程导出时出现尖锐边的异常问题。另外卷芯两端的突出长度需要根据实际装夹需求设定，要保证装夹时固定机构不会接触到铝箔带材的端面，避免刮伤带材或者影响放卷转动。

　　从结构功能上看，卷装的形态核心是为了实现铝箔的连续取用，带材从卷材上拉出时的弯曲半径要符合铝箔的材料特性，铝箔作为延展性较好的金属材料，过小的弯曲半径会导致带材出现不可逆的折痕，影响后续使用，所以建模时拉出部分的过渡弧度要设置在合理的弯曲半径范围内，还原实际使用时带材的自然下垂、弯曲状态。同时缠绕在卷芯上的带材最外层，要做轻微的松弛处理，还原真实卷料最外层不会完全紧贴内层的状态，避免模型看起来过于生硬，失去真实卷料的质感。

　　在安装边界方面，这类铝箔卷材适配的设备装夹位宽度需要略大于卷材的轴向宽度，预留出少量的窜动间隙，避免装夹过紧导致卷材转动卡滞，装夹轴的直径要和卷芯内径保持合理的配合公差，间隙过大会导致放卷时出现跳动，间隙过小会导致装拆困难。如果是用于自动化包装设备的铝箔卷，还要考虑卷材的重量对装夹轴负载的影响，建模时可以通过赋予铝箔、卷芯对应的材料密度，直接计算出整卷的重量参数，给后续的设备选型提供参考。

　　另外针对不同使用场景的特殊需求，比如耐高温场景使用的铝箔会在表面做涂层处理，建模时可以通过表面材质参数的调整区分普通铝箔和涂层铝箔的外观差异，保温用的复合铝箔会在铝箔层背面复合玻纤或者纸基，这类结构建模时可以在带材的厚度方向做分层处理，还原复合层的结构特征，方便后续做结构验证或者剖切展示。很多结构设计人员在做包装设备、覆膜设备的整体方案时，都会需要用到这类铝箔卷的三维模型，用来验证料架的装夹空间、走带路径是否存在干涉，精准的卷料模型能大幅提升整体设备方案的验证效率，避免实际装配时出现尺寸不匹配的问题。
