交流稳压器传动连接用三铰点连杆结构

项目分类:通用机械零部件 发布时间:2024-10-20 ID:785471
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构
  • 交流稳压器传动连接用三铰点连杆结构

  这款连杆构件主要应用于交流稳压器的调压传动链路中,承担动触头组件与驱动端的动力传递、运动轨迹约束功能,是稳压器实现电压自动调节动作的核心传动零件。在稳压器实际运行过程中,驱动端输出的直线或摆动动力,会通过该连杆传递到碳刷架组件,带动碳刷沿调压线圈柱面平稳滑动,完成输出电压的动态调整,连杆的结构精度直接决定碳刷移动的平顺性,避免出现卡滞、跳变导致的输出电压波动问题。

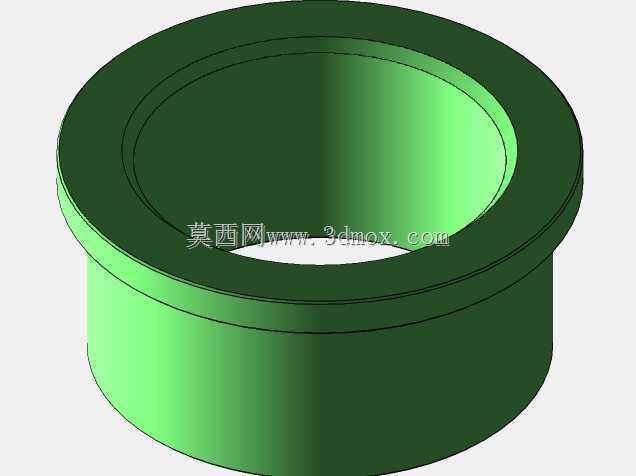

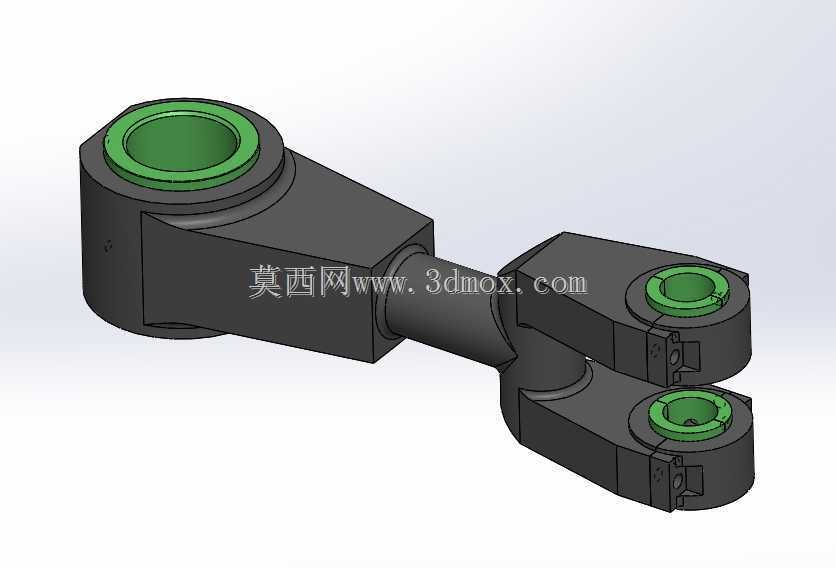

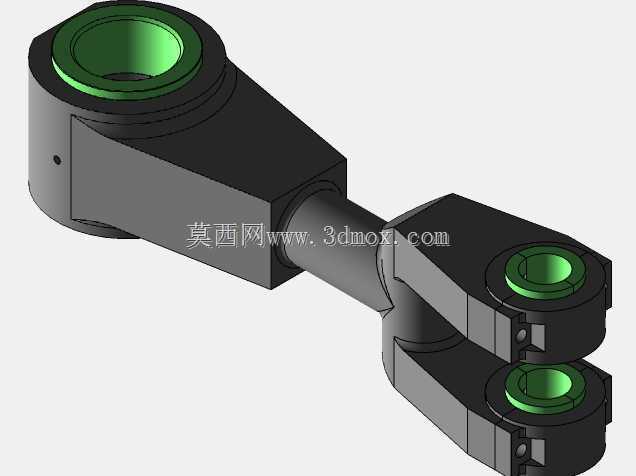

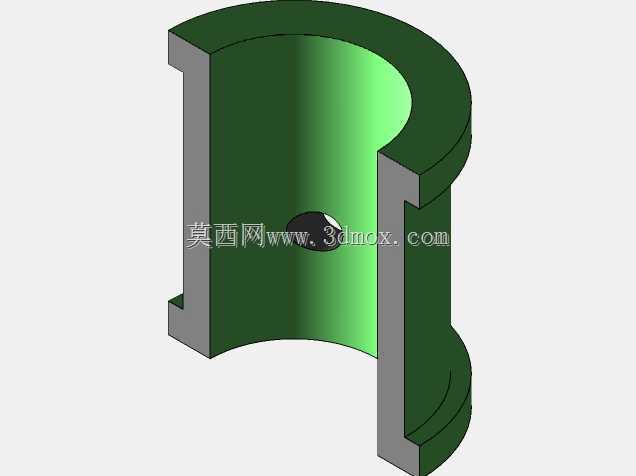

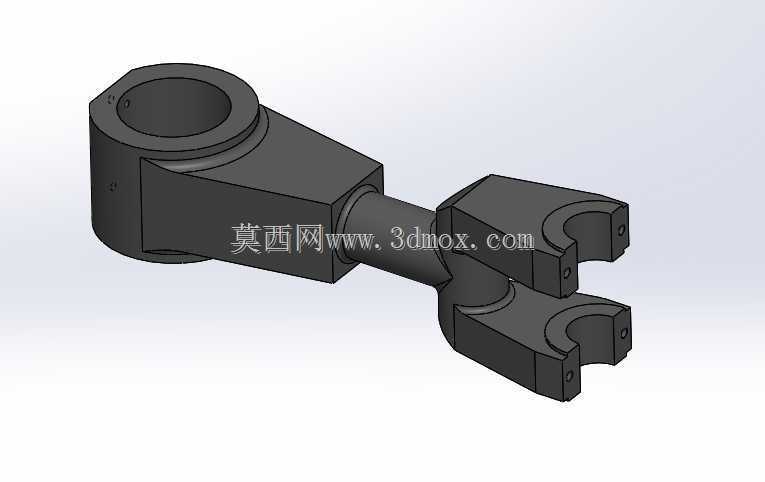

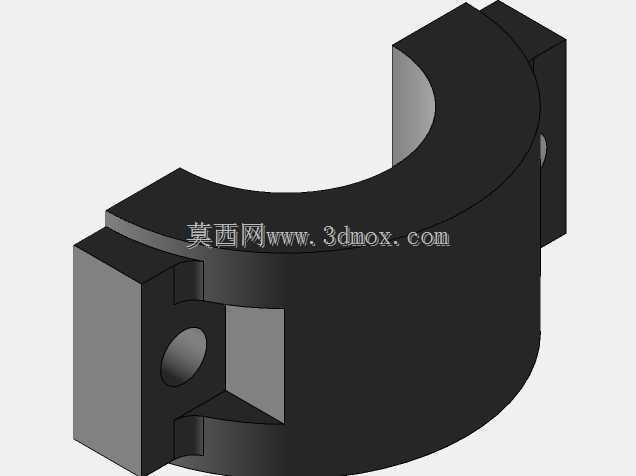

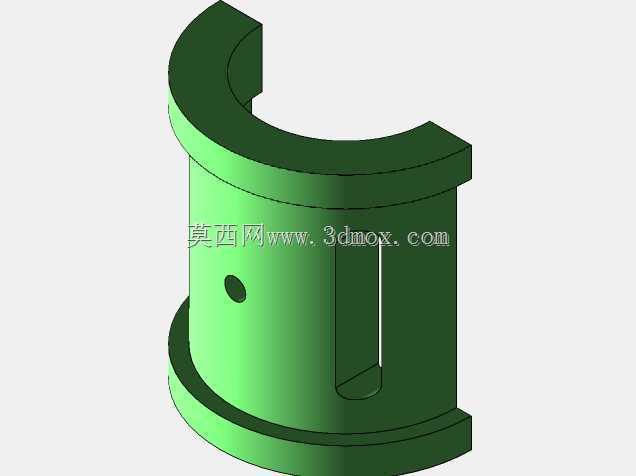

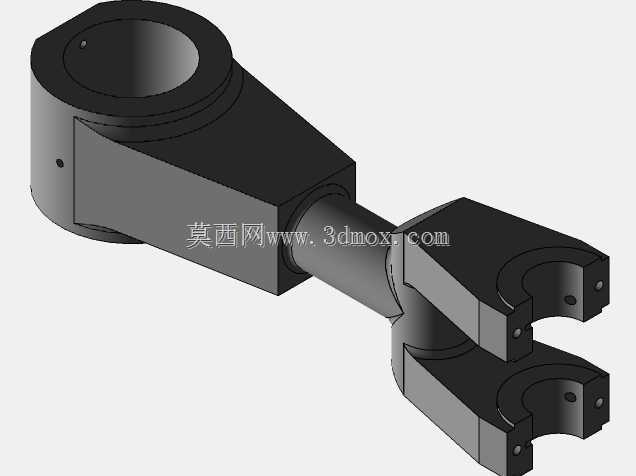

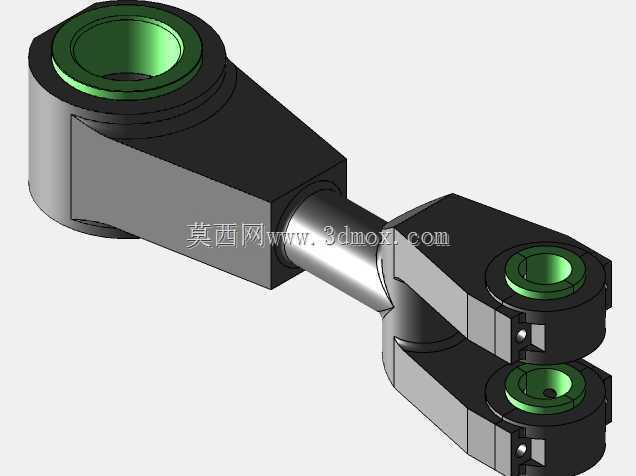

  从结构设计来看,该连杆采用三铰点布局,单端为整体式轴套结构,另一端为分叉式双轴座结构,三个铰接位置均内嵌耐磨衬套,衬套采用自润滑材质,可降低铰接销轴转动过程中的摩擦损耗,减少长期运行后的配合间隙,保证传动精度的长期稳定性。杆身采用变截面过渡设计,在铰接座位置做局部加厚处理,提升铰接部位的抗扭、抗弯折强度,中间连接段采用等截面矩形杆结构,在保证整体刚性的前提下控制零件整体重量,降低驱动端的负载扭矩需求。分叉端的两个轴座采用同轴度精准控制的对称设计,安装后可保证双铰接点受力均匀,避免单侧受力过大导致的衬套偏磨、杆身变形问题。

  从安装边界来看,单端轴套的内孔与驱动端输出轴采用间隙配合,装配时可通过轴端的锁紧结构完成轴向定位,分叉端的两个轴套内孔分别与碳刷架的两个铰接销轴配合,安装后连杆的摆动平面需与碳刷移动平面保持平行,避免运动过程中出现附加侧向力,导致碳刷偏磨、卡滞。设计过程中对三个铰接点的中心距做了严格公差控制,保证传动过程中碳刷的移动行程与驱动端的输出行程匹配,避免出现调压过位或者调压行程不足的问题。杆身与铰接座的过渡位置均做了圆角处理,减少应力集中,提升零件在频繁往复摆动工况下的疲劳寿命,适配稳压器长期不间断运行的工作需求。

  在实际选型适配时,需确认三个铰接点的中心距尺寸、各轴套内孔直径与对应配合销轴的匹配度,同时核对连杆摆动过程中的空间包络尺寸,避免与稳压器内部的线圈支架、壳体等周边构件发生运动干涉。该连杆的结构设计兼顾了传动刚性、耐磨性能与装配便利性,可直接替换同规格稳压器的原有传动连杆,也可作为同类型小行程摆动传动机构的连接构件参考,适配需要多点铰接、平稳传力的低压电器传动场景。
