手动滚轮式拉紧工装装置三维结构

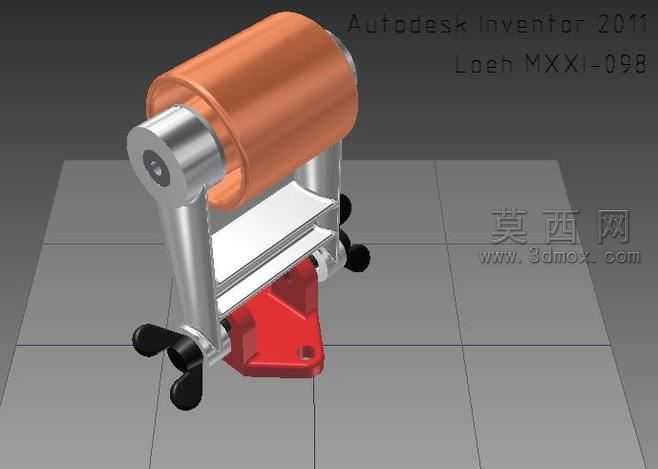

本拉紧装置采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械设计装配逻辑，先完成各独立零件的特征构建，再通过同轴、面重合、角度约束等标准装配关系完成整体组装，可完整呈现装置的运动配合逻辑。模型渲染阶段采用写实材质方案，上部滚轮部件赋予哑光铜质金属材质，还原金属辊筒的温润金属质感与细微表面磨砂肌理；两侧支撑臂与调节旋钮赋予镀铬亮面金属材质，通过环境贴图反射模拟金属件的高光与反光效果，凸显机加工零件的精密质感；下部固定基座赋予红色喷塑金属材质，模拟工业工装常见的表面喷涂工艺，区分不同功能部件的视觉层次。结构设计上，装置采用立式支撑架构，上部横向设置铜质滚轮作为拉紧作业的接触工作面，滚轮通过两端转轴与两侧立式支撑臂连接，可绕轴线自由转动，适配柔性件或带状件的拉紧输送需求；支撑臂下部与红色固定基座通过可调节连接结构配合，基座上设置三个带黑色星形旋钮的调节锁紧结构，可通过旋钮的旋拧调整支撑臂的相对位置，实现滚轮高度、张紧力度的灵活调节，基座底部设置安装定位孔，可将整个装置固定在工作台或设备机架上完成装配。设计思路围绕手动快速拉紧的实用需求展开，摒弃复杂的动力结构，采用纯机械手动调节方案，无需外接气源、电源即可独立作业，结构紧凑操作便捷，星形旋钮的设计符合人体工程学，无需额外工具即可徒手完成锁紧调节，适合生产线上的辅助张紧、工装定位、带状物料拉紧等场景，各零件的建模均保留完整的特征参数，可根据实际使用需求调整滚轮尺寸、支撑臂高度、调节行程等参数，适配不同的作业工况，模型装配过程中完成了干涉检查，确保各调节部件运动过程中无结构冲突，可直接用于工程参考或二次设计优化。
