小型卧式静电除尘设备结构设计方案

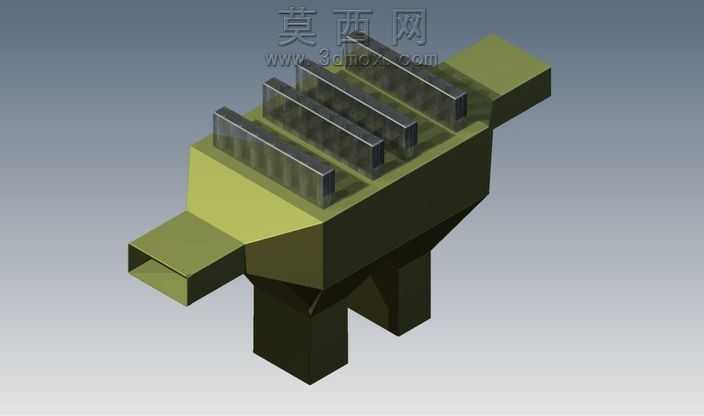

本作品为静电除尘设备的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体遵循卧式静电除尘器的经典布局逻辑，同时针对小型化应用场景做了结构优化。建模过程中首先完成整体腔体的基准搭建，以进风口、沉降电场区、灰斗、出风口四大核心模块的轴线为基准，依次完成各部件的特征绘制：进风口采用渐扩式方管结构，通过放样特征实现截面从窄到宽的平滑过渡，保证含尘气流进入电场区前能够均匀布风，避免局部风速过高影响除尘效率；电场区为设备核心功能段，顶部平行布置四组阳极板安装槽，槽体采用抽壳与阵列特征完成，预留了极板安装的卡扣位与极线悬挂的定位孔，相邻极板的间距经过参数化校准，保证电场分布的均匀性；灰斗部分采用双侧斜壁漏斗结构，通过多截面实体与布尔运算完成流道设计，斜壁角度设置为60度，保证收集的粉尘能够依靠重力顺利滑落至排灰口，避免粉尘在壁面堆积搭桥；出风口采用渐缩式方管结构，与进风口形成对称的流道布局，降低设备整体的风阻系数。材质渲染阶段，设备外壳采用军绿色哑光金属漆材质，模拟工业设备常用的防护涂层质感，电场区的极板部分采用半透明深灰色亚克力材质，既能够直观展示内部极板的排布结构，又区分了外壳与内部功能件的视觉层次，灰斗部分采用深橄榄绿哑光材质，与上部腔体形成深浅层次区分，整体渲染采用环境光加定向补光的布光方式，突出设备的棱角结构与装配关系。设计思路上，该作品作为入门级的工业除尘设备设计，优先保证结构的完整性与装配合理性，所有部件均预留了标准的安装配合公差，各模块之间采用法兰连接的结构形式，方便后期的拆解维护与零件更换，整体结构紧凑，占地面积小，适合小型工业车间、实验室等场景的局部废气除尘需求，建模过程中对所有特征均做了参数化关联，后续可根据处理风量的需求调整电场区长度、极板数量、进风口尺寸等参数，快速衍生出不同规格的除尘设备模型。
