离网光伏系统PWM充电控制器结构设计

　　这款充电控制器主要面向小型离网光伏发电场景，适配户用分布式光伏、户外露营供电系统、通信基站后备光伏供电、偏远地区独立光伏电站等场景，核心作用是衔接光伏板与储能蓄电池组，通过PWM脉宽调制机制管控充电过程，避免蓄电池过充、过放，同时对充放电回路做基础的过流、反接防护，保障整个小型光伏供电回路的运行稳定性。

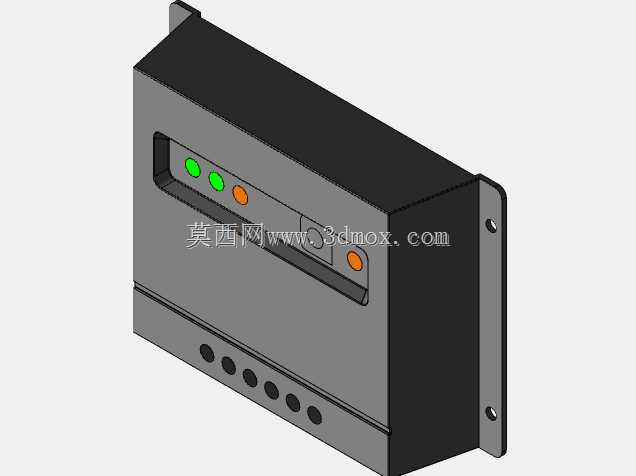

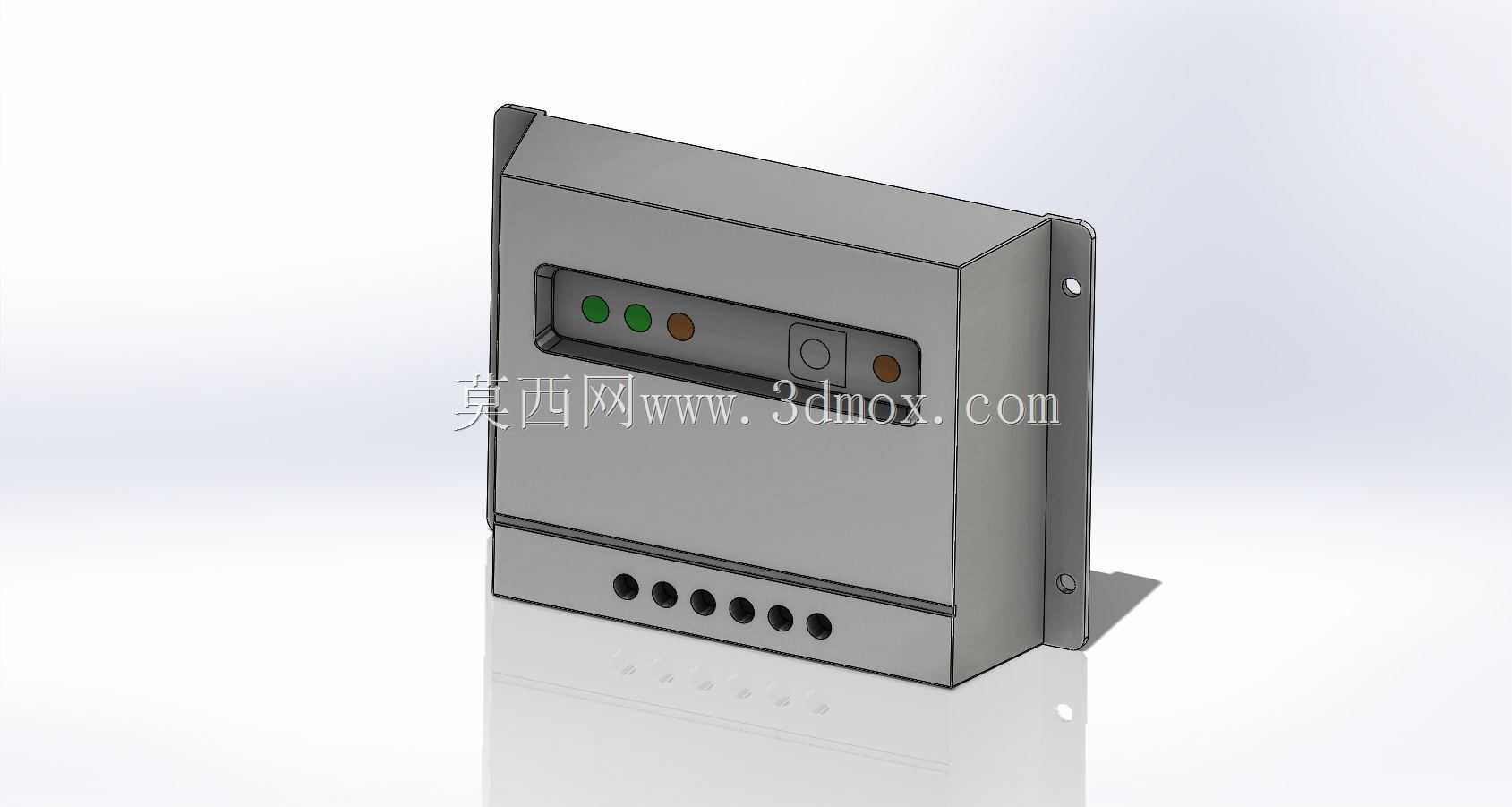

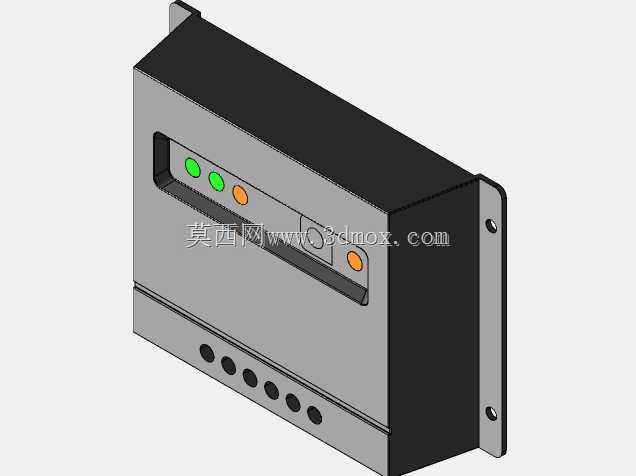

　　从结构设计逻辑来看，整个壳体采用壁挂式安装思路，主体为冲压弯折成型的金属壳体，侧边延伸出带安装孔的固定耳片，安装耳片上预留两个圆形通孔，可直接通过自攻螺丝或者膨胀螺栓固定在墙面、设备舱内壁、光伏支架附属安装位上，安装耳片与主体壳体为一体弯折结构，省去额外装配固定件的工序，同时保证安装后的结构强度，避免长期户外使用出现固定位松动的问题。壳体底部均匀排布六个圆形接线孔位，对应光伏输入正负极、蓄电池正负极、直流负载正负极的接线需求，孔位间距统一预留了接线端子的操作空间，接线时无需额外扩孔，可直接穿入线缆配合端子排完成压接，孔位边缘做了钝化卷边处理，避免穿线时割破线缆绝缘层造成短路隐患。

　　前面板区域做了功能分区设计，上部为状态指示区，排布三颗状态指示灯，从左至右分别对应充电状态、蓄电池满电状态、负载工作状态，指示灯旁预留了功能按键与故障指示位，可手动触发负载通断控制，同时在过流、蓄电池欠压时通过故障灯给出视觉提示。面板与壳体采用卡扣加螺丝的双重固定方式，日常维护时只需卸下底部两颗固定螺丝即可掀开面板，检修内部电路板与接线端子，无需完全拆下整个壳体，降低现场运维的操作难度。

　　设计过程中重点考虑了户外使用的适配性，壳体接缝处预留了密封胶条的安装槽位，装配后可达到基础的防尘防水等级，适配户外无遮挡安装场景下的降雨、扬尘环境；壳体内部预留了电路板安装柱，柱位高度匹配主流PWM控制板的安装孔距，可直接固定通用规格的控制电路板，无需额外做结构改制；壳体背部与墙面之间预留了3mm的散热间隙，配合金属壳体本身的导热特性，可将电路板工作时产生的热量自然散出，无需额外加装散热风扇，降低设备自身功耗与故障点。

　　从安装边界尺寸来看，控制器整体宽度控制在120mm区间，高度在150mm左右，壳体厚度不超过60mm，属于小型壁挂类电力电子设备的常规尺寸，可适配大多数现有光伏控制箱的预留安装位，替换老旧控制器时无需重新打孔，直接对齐原有安装孔位即可完成固定。接线孔位的直径适配6平方及以下线径的光伏专用线缆，覆盖100W到400W功率区间的光伏板接入需求，匹配12V/24V自动识别的蓄电池组，在配套同系列面板使用时，可直接嵌入预制的面板安装位，组成完整的光伏控制单元，无需额外做开孔适配。

　　结构建模过程中，对壳体的弯折圆角、安装孔的同轴度、接线孔的位置度都做了参数化约束，调整壳体尺寸时可直接驱动参数完成整体结构的更新，适配不同功率等级控制器的结构改型需求；指示灯与按键的位置都按照人体操作视角做了高度适配，安装完成后指示灯的可视角度覆盖正面120度范围，操作人员站在设备正前方1米范围内即可清晰识别设备运行状态，按键的按压力度设置在5N左右，避免误触同时保证操作手感。
