光伏系统用MC4太阳能连接端子结构

　　在分布式光伏电站、户用光伏系统、集中式光伏阵列的现场布线作业中，MC4连接器是光伏组件串并联接线环节无法替代的核心接插部件，承担着光伏组件直流侧电能传输、线路防护、接插锁定的核心功能，直接关系到整个光伏直流回路的接触可靠性与户外长期运行稳定性。本次构建的三维模型参照市面通用MC4公端连接器实物测绘完成，还原了产品实际使用中的全部结构特征，可直接用于光伏系统布线模拟、组件排布干涉检查、接插件装配验证等设计场景。

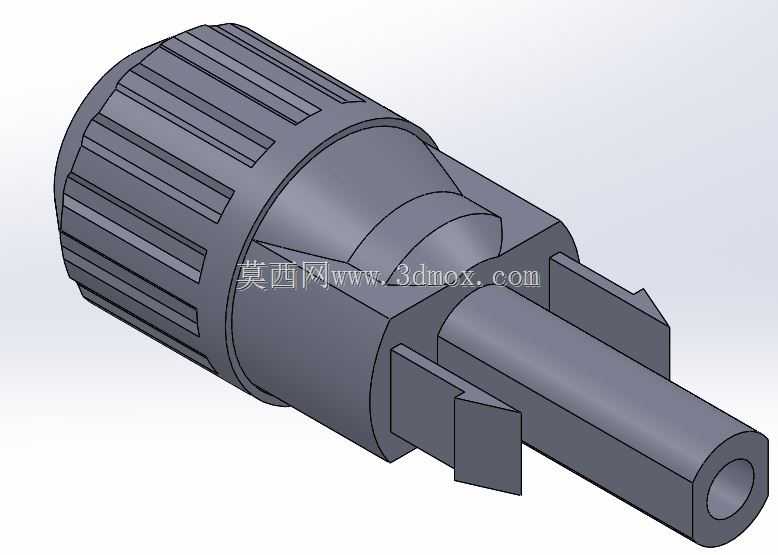

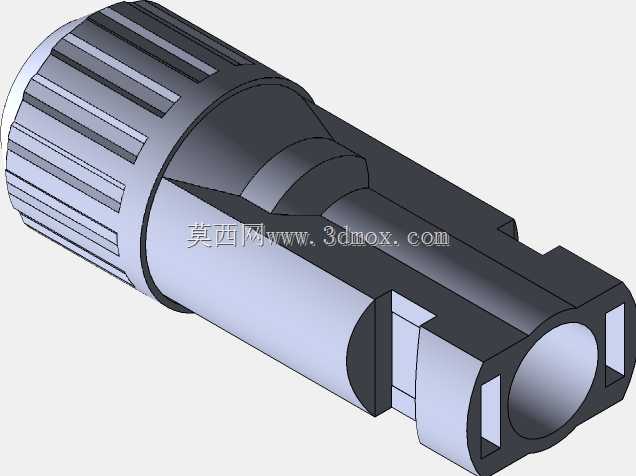

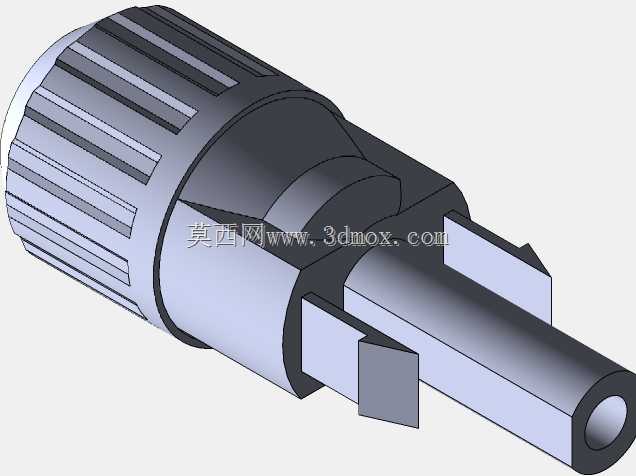

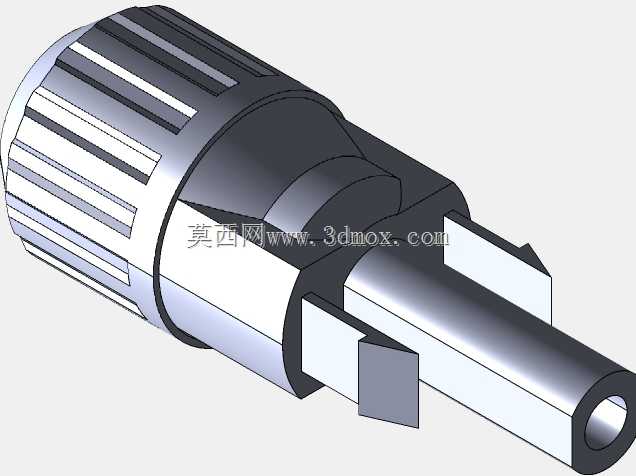

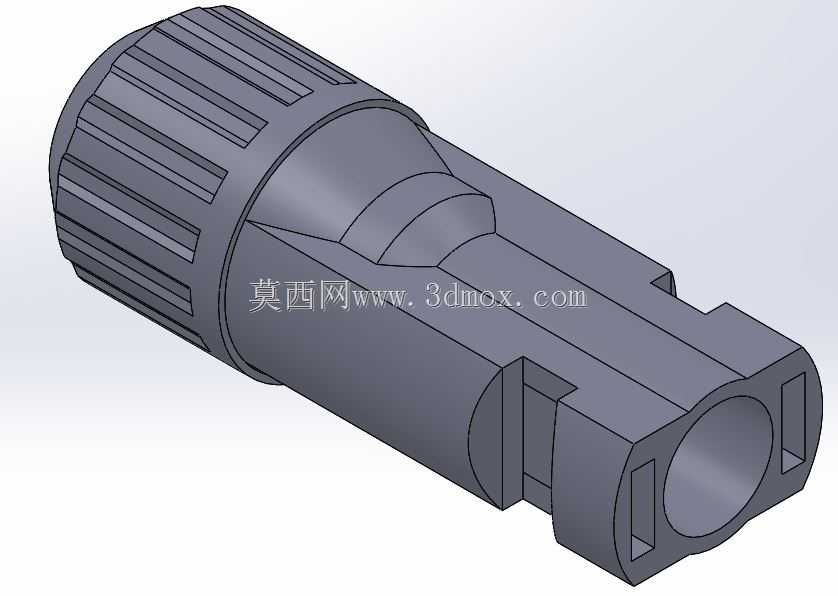

　　从实际应用场景来看，这类连接器常年暴露在户外环境中，需要耐受高低温交变、紫外线照射、雨水冲刷、沙尘侵蚀，同时要满足光伏系统直流侧高电压、大电流的载流要求，因此结构设计上每一处细节都对应实际使用需求。模型还原的尾部滚花结构，是现场施工时徒手拧动锁紧螺母的受力部位，滚花的齿距、齿深都参照实物比例设置，既保证徒手操作时的摩擦力足够，不会出现打滑问题，也不会因为齿形过于尖锐划伤施工人员手部。前端的插合端结构还原了公端插针的空心结构，实际使用中该插针与线缆铜芯压接后，插入母端弹性护套内实现导电连接，插针的壁厚、内径尺寸匹配常规4平方、6平方光伏专用线缆的压接需求，建模时严格参照实物的插合长度，保证模拟装配时的插入深度符合IP67防护的要求。

　　连接器中部的锥形过渡段，是线缆弯折应力释放的核心结构，实际布线时光伏线缆从连接器尾部引入，在锥形段完成从硬塑壳体到柔性线缆的刚度过渡，避免线缆在连接器根部反复弯折造成铜芯断裂或者密封失效，建模时该段的锥度、过渡圆角都参照实物设置，能够准确模拟线缆弯折时的最小弯曲半径边界，避免系统布线设计时出现线缆弯折角度超过允许值的问题。插合端两侧的弹性锁扣结构，是MC4连接器防脱的核心设计，公母端插合到位后锁扣会自动卡入母端的卡槽内，实现轴向锁定，防止户外大风、线缆拖拽造成接插件松脱，模型中还原了锁扣的悬臂厚度、卡扣凸起高度，能够准确模拟锁扣的弹性变形量，在做装配仿真时可以验证解锁所需的按压力度是否符合施工操作的合理范围。

　　从安装边界尺寸来看，模型严格参照通用MC4公端的实际尺寸构建，整体最大外径匹配尾部锁紧螺母的对边尺寸，能够兼容市面上标准的MC4拆装扳手操作空间，在做光伏组件接线盒排布、汇流箱进线端布置时，可以直接调用该模型进行干涉检查，确认相邻连接器之间的预留间隙是否满足施工操作要求，避免出现现场安装时扳手无法操作、连接器与支架或组件边框磕碰的问题。尾部的线缆密封段结构，模型还原了内置密封胶圈的安装槽位置，实际使用时橡胶密封圈套在线缆外部，通过尾部螺母压紧实现线缆与壳体之间的径向密封，建模时密封槽的深度、宽度都参照实物比例，能够准确模拟密封圈压缩后的变形边界，帮助设计人员确认线缆外径与密封件的匹配范围。

　　在光伏系统三维布线设计中，这类接插件模型的准确度直接影响整体布线方案的可行性，很多设计人员在做系统排布时容易忽略连接器的实际外形尺寸，导致现场安装时出现连接器与支架碰撞、相邻组件接线端间隙不足无法插合的问题，该模型在构建时充分考虑了这些工程实际需求，每一处结构特征都对应实物的功能需求，没有多余的装饰性结构，也没有遗漏影响安装的关键尺寸特征。比如连接器插合后的整体长度、锁扣突出本体的高度、尾部螺母的最大旋转外径这些容易被忽略的安装边界，都在模型中做了准确还原，设计人员在进行组件串接模拟时，可以直接将模型装配到线缆端部，模拟实际走线时连接器的摆放角度，确认线缆弯曲半径、连接器与周边结构的安全距离是否符合规范要求。

　　从功能特性来看，这类通用MC4连接器的额定载流能力、耐压等级都满足光伏系统直流侧的使用要求，结构上的防误插设计通过公母端的不对称结构实现，模型中还原了插合端的定位特征，能够模拟公母端正确插合的对位角度，避免设计时出现接插件方向装反的问题。外壳的绝缘材质特性在模型中通过结构壁厚体现，主体壳体的壁厚满足户外使用的机械强度要求，能够承受安装时的拧紧力矩、户外的冰雹冲击、踩踏载荷，建模时壳体的壁厚均匀，符合注塑成型的工艺要求，也可以作为接插件开模前期的结构参考。
