英国皇家空军6标准螺旋桨翼型截面设计

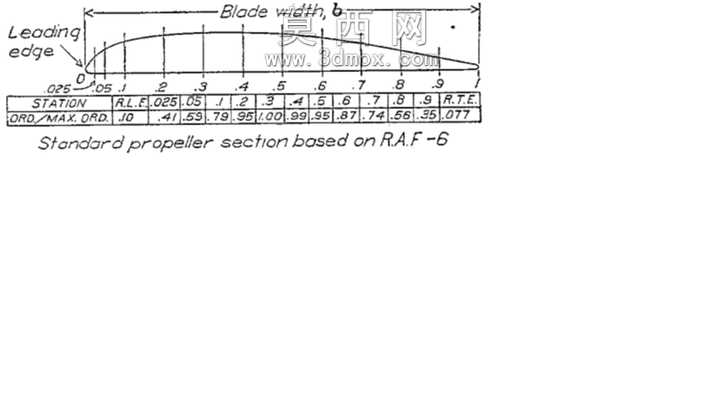

本作品为基于英国皇家空军RAF-6标准打造的螺旋桨截面三维建模设计，整体建模过程严格遵循航空螺旋桨翼型的气动设计规范，首先以标准翼型弦长为基准建立基准坐标系，沿叶片展向划分0至1的站位区间，对应图中标注的0、0.05、0.1、0.2直至1的各站位节点，逐一提取各站位对应的翼型厚度、弯度坐标参数，确保每个站位的翼型轮廓与原始标准参数完全匹配。建模过程中采用样条曲线拟合翼型的前缘与后缘轮廓，前缘部分严格还原标准翼型的圆润过渡特征，后缘则按照参数要求收窄至指定厚度，保证翼型的气动外形精度。在结构处理上，沿叶片展向对各站位翼型截面进行放样操作，通过调整放样路径的曲率连续性，保证叶片表面的光滑过渡，避免出现曲面褶皱或曲率突变的问题，还原螺旋桨叶片从根部到尖部的翼型渐变规律，其中0站位对应叶片根部区域，翼型厚度最大，随着站位向1即叶尖方向延伸，翼型厚度按照表格标注的ORD/MAX.ORD参数逐步递减，弯度也同步匹配对应数值，完全贴合RAF-6标准螺旋桨的截面设计要求。材质设置上，模型默认采用航空铝合金材质参数，调整材质的金属度、粗糙度与反射特性，还原航空螺旋桨常用的金属构件质感，同时支持替换为复合材料材质参数以适配不同的渲染需求。渲染环节采用正交视角展示截面轮廓，搭配清晰的参数标注辅助线，直观呈现各站位的翼型尺寸变化规律，方便使用者快速理解翼型的参数分布逻辑。设计思路上完全遵循经典航空螺旋桨的翼型设计逻辑，优先保证翼型截面的气动外形准确性，所有坐标参数均来自RAF-6标准的公开技术文档，建模过程中对每个截面的坐标点进行反复校核，确保弦长方向的站位分布、厚度方向的尺寸偏差控制在极小范围内，可用于航空螺旋桨的原理教学、气动性能仿真参考，也可作为螺旋桨整体建模的基础截面素材，为后续的螺旋桨三维实体建模、气动分析、3D打印验证提供精准的截面数据支撑，模型同时保留了参数化建模的特征树，使用者可根据实际需求调整各站位的厚度、弯度参数，快速衍生出不同规格的螺旋桨翼型截面。
