迷彩涂装螺旋桨战斗机三维建模作品

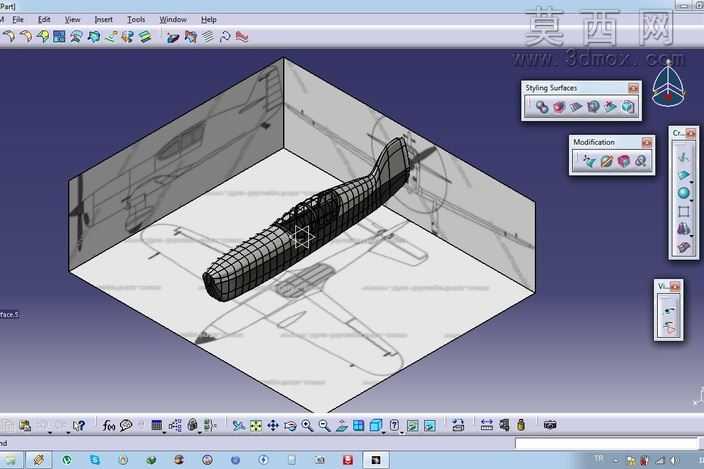

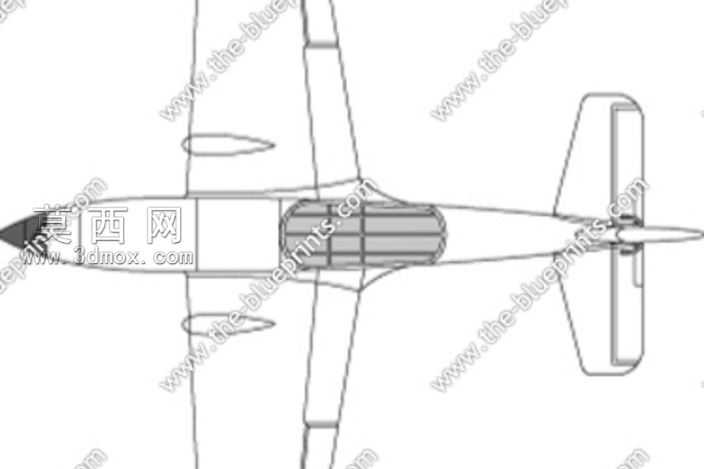

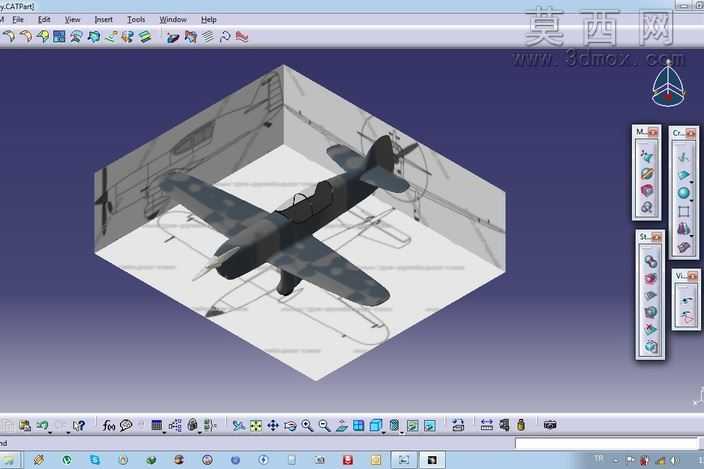

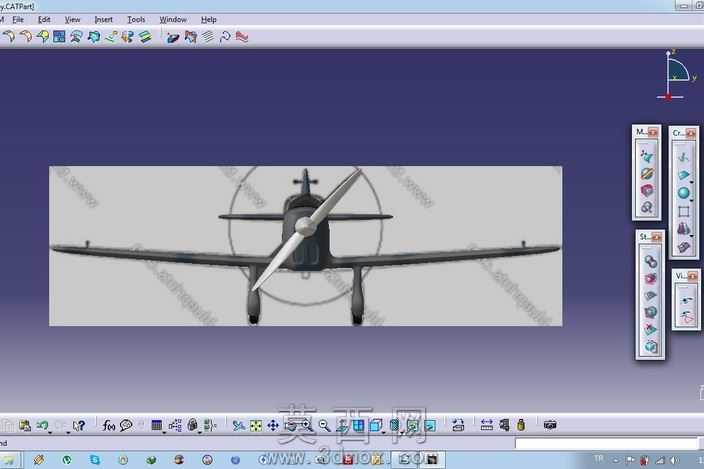

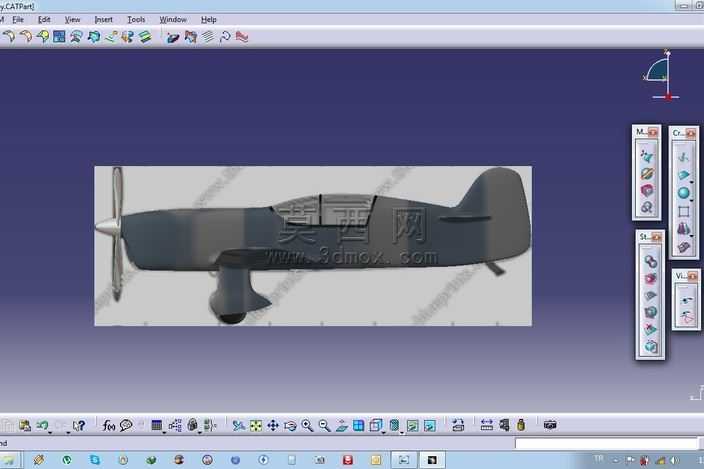

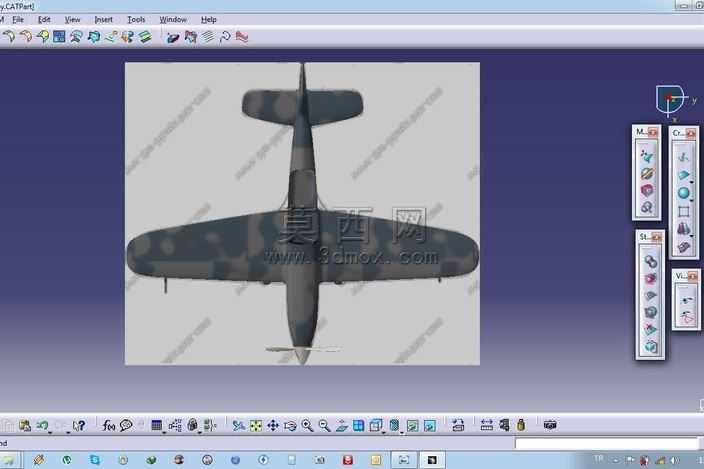

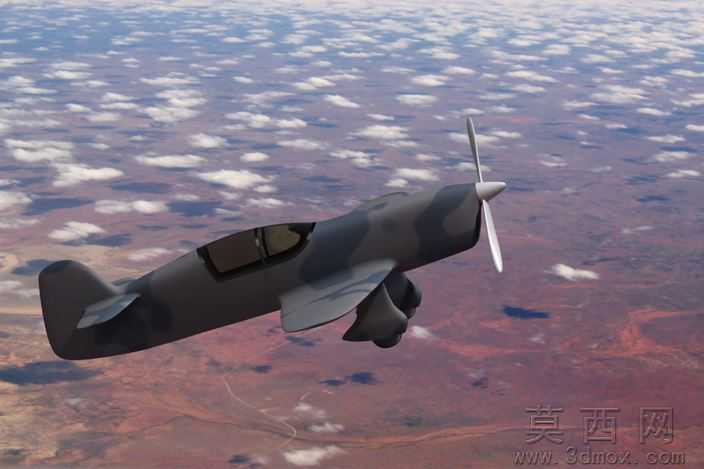

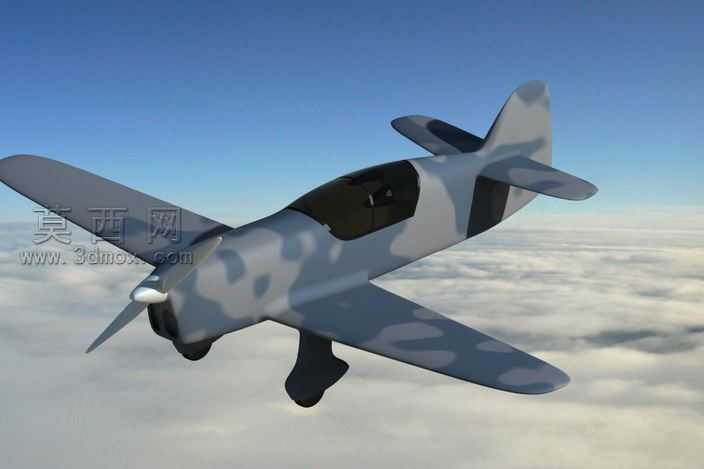

本作品为单翼螺旋桨战斗机的三维建模成果，建模阶段依托CATIA V5的想象与形状工作台完成整体曲面构建，首先从机身流线型轮廓入手，参考二战时期轻型战斗机的气动布局特征，绘制机身纵向与横向的控制截面曲线，通过多截面曲面、桥接曲面等命令完成机身主体的顺滑过渡，确保机头到机尾的曲面曲率连续，还原螺旋桨战机紧凑流畅的气动外形。机翼部分采用下单翼布局设计，精准还原翼型的厚度变化与上反角度，通过曲面修剪、接合命令完成机翼与机身的融合过渡，避免出现生硬的拼接边界；尾翼部分包含垂直尾翼与水平尾翼，分别调整翼面的安装角度与轮廓造型，匹配整机的气动设计逻辑。机头螺旋桨部分单独构建桨叶、桨毂与整流罩模型，还原三叶螺旋桨的扭转角度与流线外形，桨叶曲面通过扫掠命令结合翼型剖面完成，确保每一片桨叶的造型精度一致。驾驶舱区域构建了整体式风挡与座舱盖模型，采用半透明材质模拟有机玻璃的通透效果，座舱内部简化还原了驾驶位的基础结构，兼顾视觉真实感与模型轻量化。渲染阶段采用高空云层作为背景环境，模拟战机空中飞行的真实场景，机身材质采用迷彩哑光涂装，通过调整材质的粗糙度、反射率参数还原军用战机蒙皮的质感，不同色块的迷彩边界做了柔和过渡处理，避免出现生硬的色块边缘；螺旋桨、机轮等部件采用金属与橡胶差异化材质，区分不同部件的质感差异。起落架部分还原了后三点式起落架的结构造型，主起落架与尾轮的比例、安装位置均参考真实战机的布局进行校准，确保整机结构比例协调。建模过程中注重曲面质量的检查，通过曲率分析、曲面连续性检查工具反复调整曲面控制点，消除曲面的褶皱、断点问题，确保整机外观顺滑流畅，既还原了老式螺旋桨战斗机的经典造型特征，也保证了三维模型的结构合理性与视觉表现力，可用于航空科普展示、三维动画制作、虚拟场景搭建等多种场景。
